电脑桌面
添加小米粒文库到电脑桌面
安装后可以在桌面快捷访问

建筑用硅酮结构密封胶实施细则

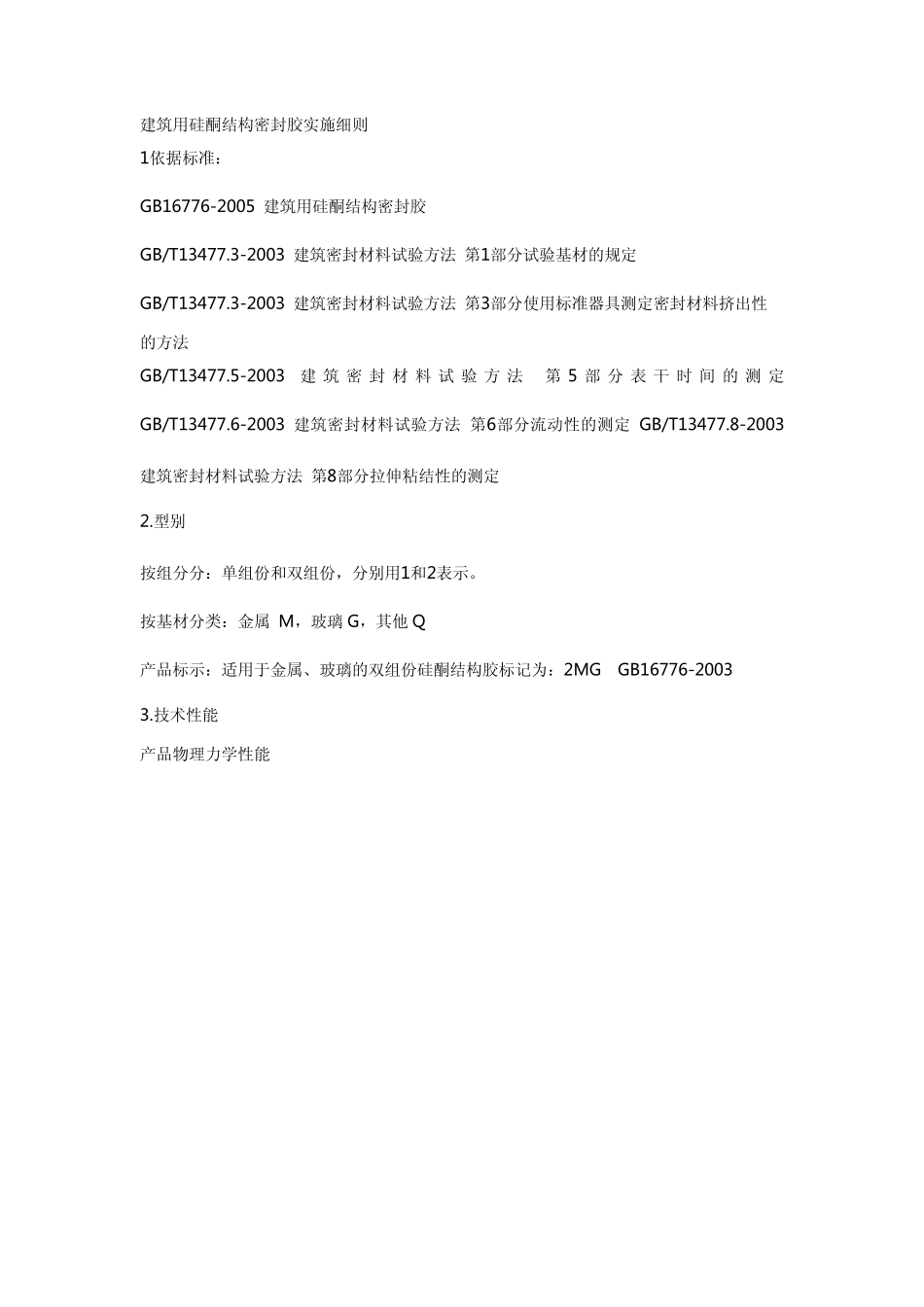

建筑用硅酮结构密封胶实施细则_第1页
1/9
建筑用硅酮结构密封胶实施细则_第2页
2/9

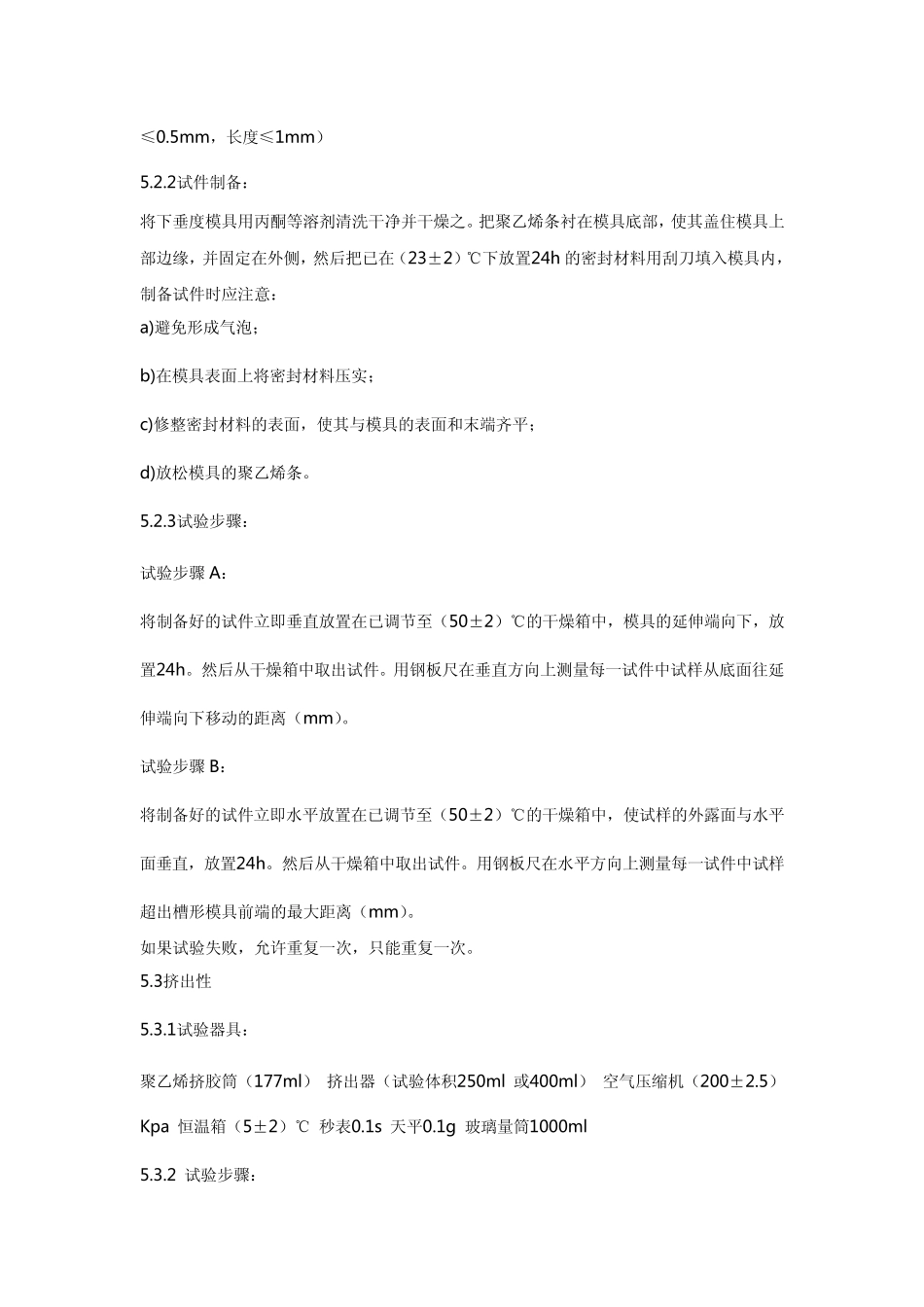

建筑用硅酮结构密封胶实施细则_第3页
3/9
建筑用硅酮结构密封胶实施细则 1依据标准: GB16776-2005 建筑用硅酮结构密封胶 GB/T13477.3-2003 建筑密封材料试验方法 第1部分试验基材的规定 GB/T13477.3-2003 建筑密封材料试验方法 第3部分使用标准器具测定密封材料挤出性 的方法 GB/T13477.5-2003 建筑密封材料试验方法 第5 部分表干时间的测定 GB/T13477.6-2003 建筑密封材料试验方法 第6部分流动性的测定 GB/T13477.8-2003 建筑密封材料试验方法 第8部分拉伸粘结性的测定 2.型别 按组分分:单组份和双组份,分别用1和2表示。 按基材分类:金属 M,玻璃G,其他Q 产品标示:适用于金属、玻璃的双组份硅酮结构胶标记为:2MG GB16776-2003 3.技术性能 产品物理力学性能 4 试验条件 4.1标准试验条件 温度:(23±2)℃,相对湿度(50±5)% 5试验项目 5.1外观 5.1.1产品应为细腻、均匀膏状物,无起泡、结块、凝胶、结皮,无不宜分散的析出物。 5.1.2双组份产品两组份的颜色应有明显区别。 5.2下垂度 试验温度:(50±2)℃ 5.2.1试验器具: 下垂度模具 流平性模具 鼓风干燥箱(50±2)℃ 钢板尺(0.5m m ) 聚乙烯条(厚度≤0.5mm,长度≤1mm) 5.2.2试件制备: 将下垂度模具用丙酮等溶剂清洗干净并干燥之。把聚乙烯条衬在模具底部,使其盖住模具上部边缘,并固定在外侧,然后把已在(23±2)℃下放置24h 的密封材料用刮刀填入模具内,制备试件时应注意: a)避免形成气泡; b)在模具表面上将密封材料压实; c)修整密封材料的表面,使其与模具的表面和末端齐平; d)放松模具的聚乙烯条。 5.2.3试验步骤: 试验步骤 A: 将制备好的试件立即垂直放置在已调节至(50±2)℃的干燥箱中,模具的延伸端向下,放置24h。然后从干燥箱中取出试件。用钢板尺在垂直方向上测量每一试件中试样从底面往延伸端向下移动的距离(mm)。 试验步骤 B: 将制备好的试件立即水平放置在已调节至(50±2)℃的干燥箱中,使试样的外露面与水平面垂直,放置24h。然后从干燥箱中取出试件。用钢板尺在水平方向上测量每一试件中试样超出槽形模具前端的最大距离(mm)。 如果试验失败,允许重复一次,只能重复一次。 5.3挤出性 5.3.1试验器具: 聚乙烯挤胶筒(177ml) 挤出器(试验体积250ml 或400ml) 空气压缩机(200±2.5)Kpa 恒温箱(5±2)℃ 秒表0.1s 天平0.1g 玻璃量筒1000ml 5.3.2 试验步骤: 采用聚乙烯挤胶筒,装填容量为177ml,不安装...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

建筑用硅酮结构密封胶实施细则

确认删除?
VIP
微信客服
  • 扫码咨询
会员Q群
  • 会员专属群点击这里加入QQ群
客服邮箱
回到顶部
