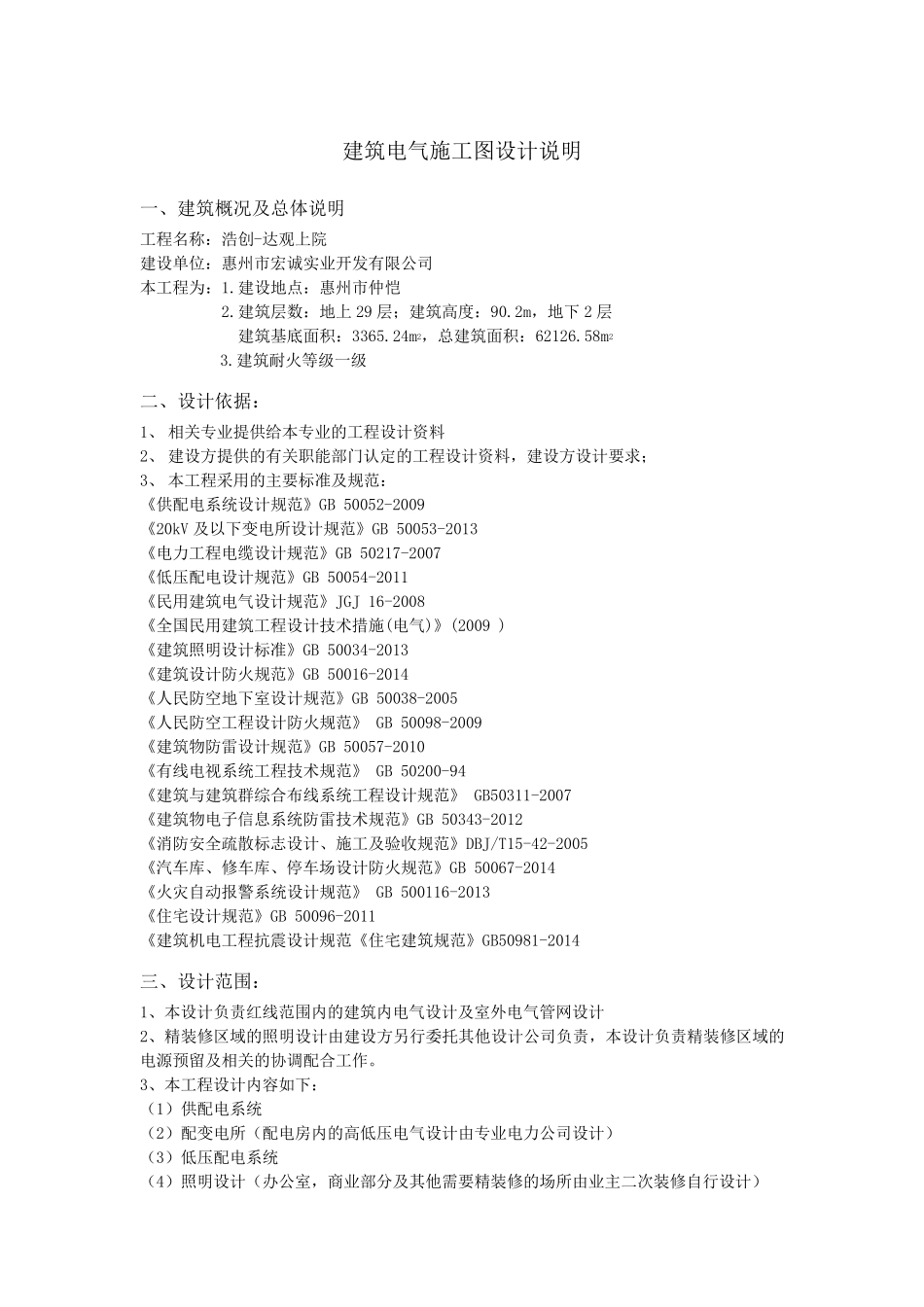

建筑电气施工图设计说明

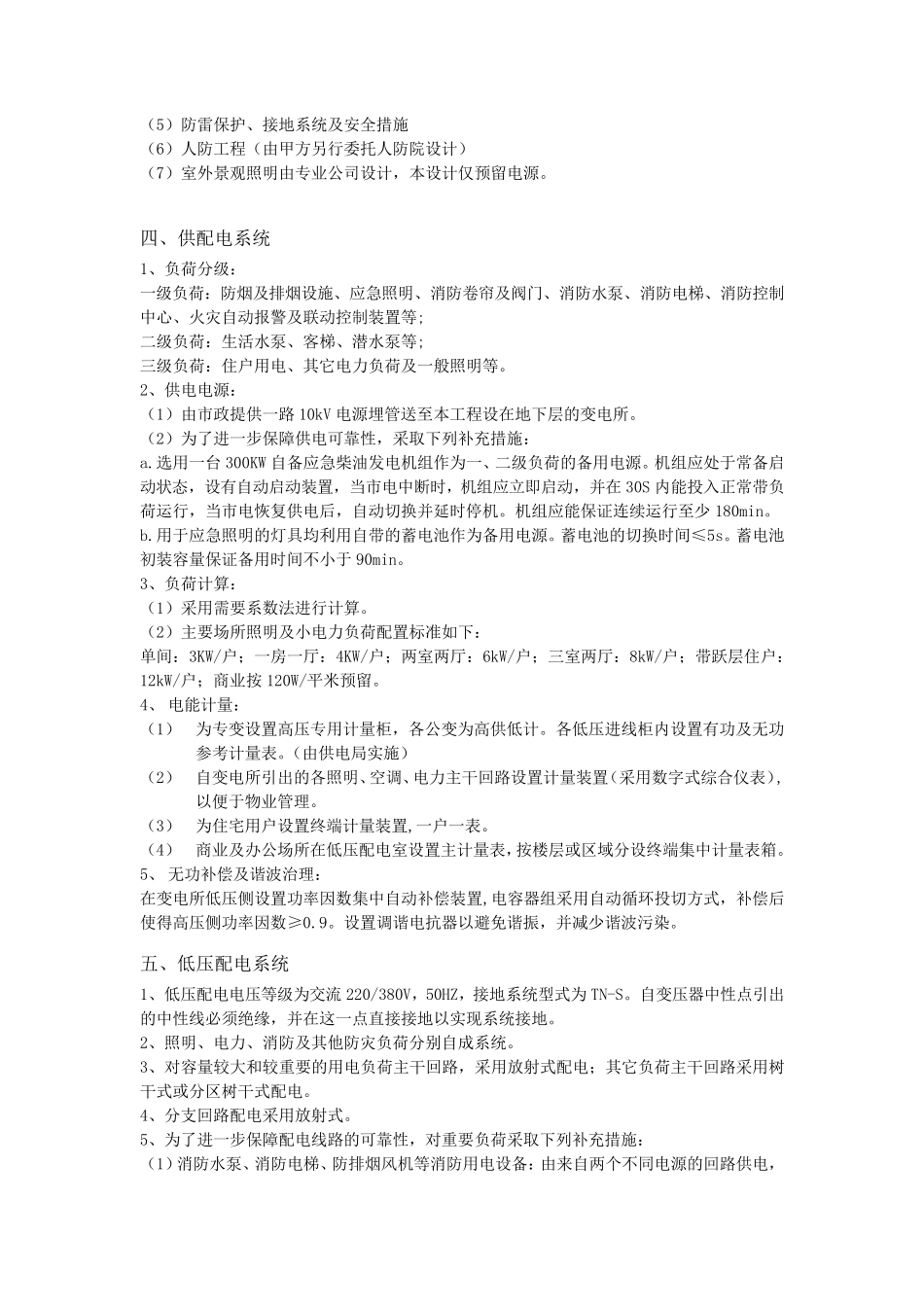

建筑电气施工图设计说明 一、建筑概况及总体说明 工程名称：浩创-达观上院 建设单位：惠州市宏诚实业开发有限公司 本工程为：1.建设地点：惠州市仲恺 2.建筑层数：地上 29 层；建筑高度：90.2m，地下 2 层 建筑基底面积：3365.24m2，总建筑面积：62126.58m2 3.建筑耐火等级一级 二、设计依据： 1、 相关专业提供给本专业的工程设计资料 2、 建设方提供的有关职能部门认定的工程设计资料，建设方设计要求； 3、 本工程采用的主要标准及规范： 《供配电系统设计规范》GB 50052-2009 《20kV 及以下变电所设计规范》GB 50053-2013 《电力工程电缆设计规范》GB 50217-2007 《低压配电设计规范》GB 50054-2011 《民用建筑电气设计规范》JGJ 16-2008 《全国民用建筑工程设计技术措施(电气)》(2009 ) 《建筑照明设计标准》GB 50034-2013 《建筑设计防火规范》GB 50016-2014 《人民防空地下室设计规范》GB 50038-2005 《人民防空工程设计防火规范》 GB 50098-2009 《建筑物防雷设计规范》GB 50057-2010 《有线电视系统工程技术规范》 GB 50200-94 《建筑与建筑群综合布线系统工程设计规范》 GB50311-2007 《建筑物电子信息系统防雷技术规范》GB 50343-2012 《消防安全疏散标志设计、施工及验收规范》DBJ/T15-42-2005 《汽车库、修车库、停车场设计防火规范》GB 50067-2014 《火灾自动报警系统设计规范》 GB 500116-2013 《住宅设计规范》GB 50096-2011 《建筑机电工程抗震设计规范《住宅建筑规范》GB50981-2014 三、设计范围： 1、本设计负责红线范围内的建筑内电气设计及室外电气管网设计 2、精装 修区 域 的照明设计由 建设方另 行 委 托 其 他 设计公司负责，本设计负责精装 修区 域 的电源 预 留 及相关的协 调 配合工作 。 3、本工程设计内容 如 下： （ 1） 供配电系统 （ 2） 配变电所（ 配电房 内的高低压电气设计由 专业电力公司设计） （ 3） 低压配电系统 （ 4） 照明设计（ 办 公室，商 业部分 及其 他 需 要精装 修的场所由 业主二次 装 修自行 设计） （ 5） 防 雷 保 护 、 接 地 系 统 及 安 全 措 施 （ 6） 人 防 工 程 （ 由 甲 方 另 行 委 托 人 防 院 设 计 ） （ 7） 室 外 景 观 照 明 由 专 业 公 司 设 计 ， 本 设 计 仅 预 留 电 源 。 四 、...
