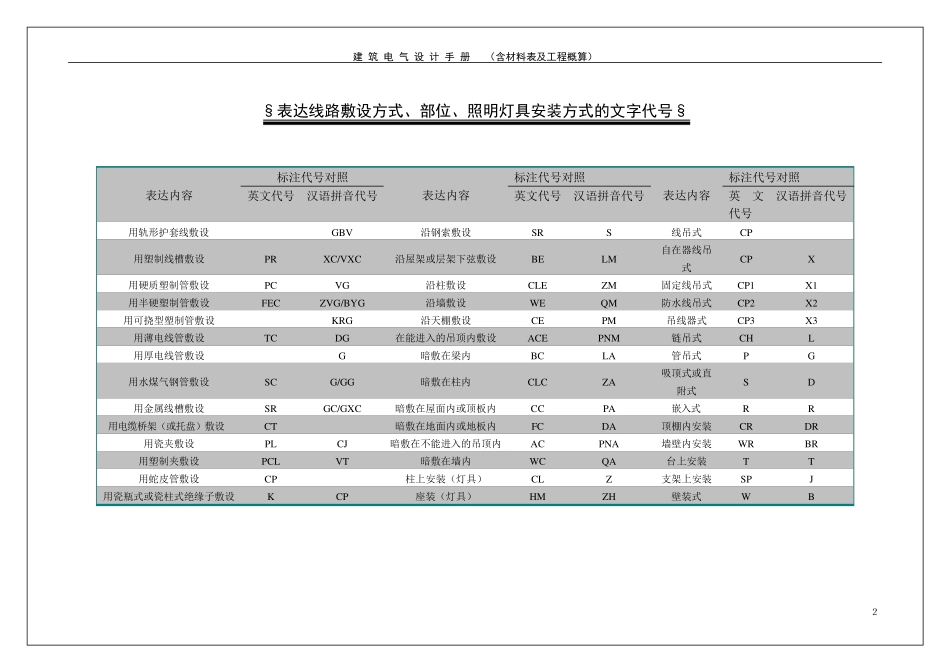

建筑电气设计手册 （含材料表及工程概算） 建 筑 电 气 设 计 手 册 （含材料表及工程概算） ２ §表达线路敷设方式、部位、照明灯具安装方式的文字代号§ 表达内容 标注代号对照 表达内容 标注代号对照 表达内容 标注代号对照 英文代号 汉语拼音代号 英文代号 汉语拼音代号 英文代号 汉语拼音代号 用轨形护套线敷设 GBV 沿钢索敷设 SR S 线吊式 CP 用塑制线槽敷设 PR XC/VXC 沿屋架或层架下弦敷设 BE LM 自在器线吊式 CP X 用硬质塑制管敷设 PC VG 沿柱敷设 CLE ZM 固定线吊式 CP1 X1 用半硬塑制管敷设 FEC ZVG/BYG 沿墙敷设 WE QM 防水线吊式 CP2 X2 用可挠型塑制管敷设 KRG 沿天棚敷设 CE PM 吊线器式 CP3 X3 用薄电线管敷设 TC DG 在能进入的吊顶内敷设 ACE PNM 链吊式 CH L 用厚电线管敷设 G 暗敷在梁内 BC LA 管吊式 P G 用水煤气钢管敷设 SC G/GG 暗敷在柱内 CLC ZA 吸顶式或直附式 S D 用金属线槽敷设 SR GC/GXC 暗敷在屋面内或顶板内 CC PA 嵌入式 R R 用电缆桥架（或托盘）敷设 CT 暗敷在地面内或地板内 FC DA 顶棚内安装 CR DR 用瓷夹敷设 PL CJ 暗敷在不能进入的吊顶内 AC PNA 墙壁内安装 WR BR 用塑制夹敷设 PCL VT 暗敷在墙内 WC QA 台上安装 T T 用蛇皮管敷设 CP 柱上安装（灯具） CL Z 支架上安装 SP J 用瓷瓶式或瓷柱式绝缘子敷设 K CP 座装（灯具） HM ZH 壁装式 W B 建 筑 电 气 设 计 手 册 （含材料表及工程概算） ３ §室内电气管线、配电设备与其它管道、设备之间的最小距离表§ 注：1 、表内无括号数字为电气管线在管道上面时的数据，有括号数字为电气管线在管道下面时的数据。 2 、在不能满足表中所列距离情况下，应采取下列措施： （1 ） 电气管线与蒸气管线不能保持表中距离时，应在蒸气管或电气管外包以绝热层，此时平行净距可减减至 2 0 0 毫米，交叉处仅 须考虑施工操作和便于维护的距离。 （2 ） 电气管线与暖水管不能保持表中距离时，可在暖水管外包绝热层。 （3 ） 裸母线与其它管道交叉不能保持表中距离时，应在交叉处的裸母线外加装保护网或罩。 3 、当上水管与电气管线平行敷设且在同一垂直面时，应将电气管线敷设于水管之上。 线路布线 方式 各种布线与其它用途的管道间最小距离 煤气管 乙炔管 氧气管 蒸气管 暖...
