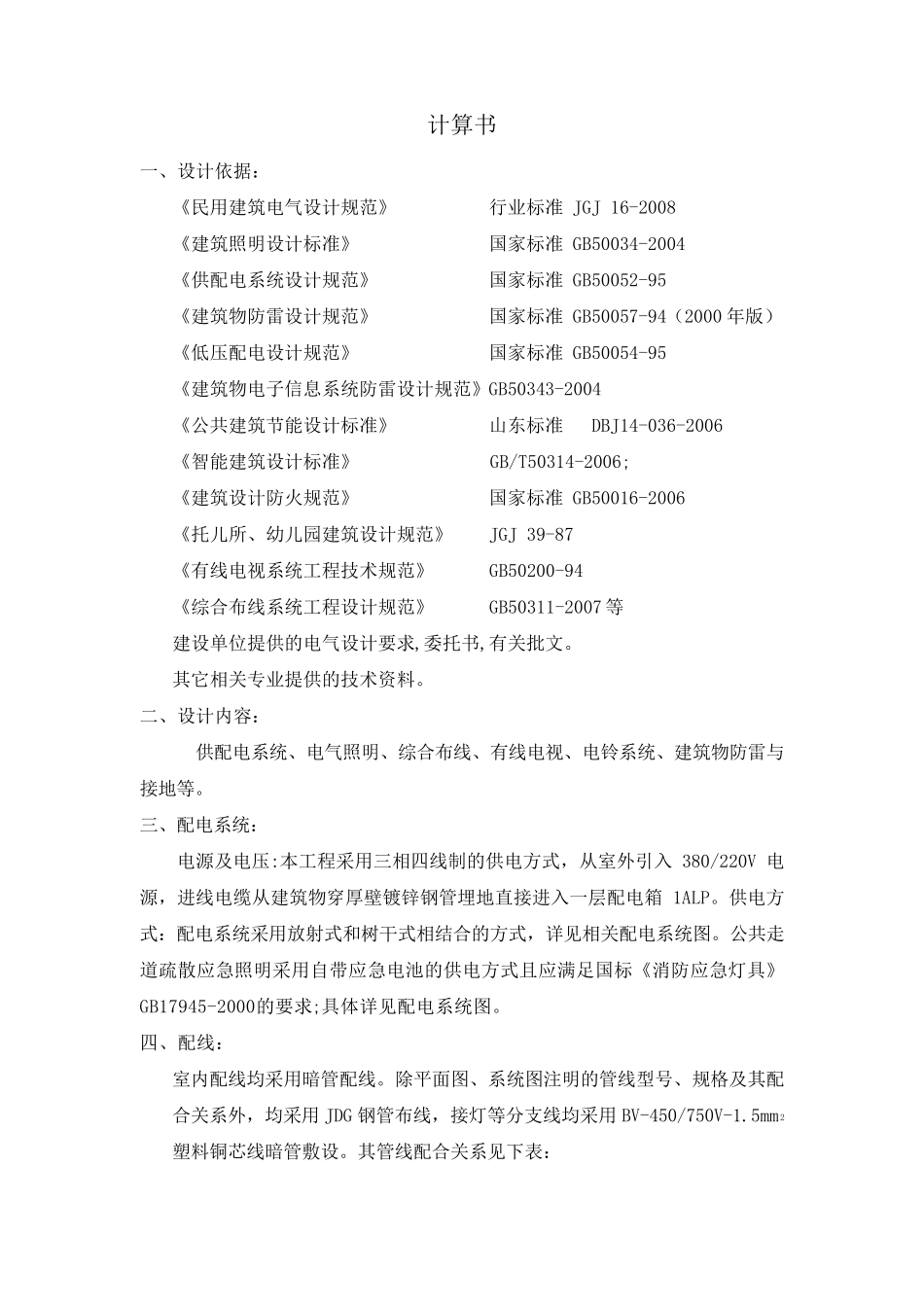

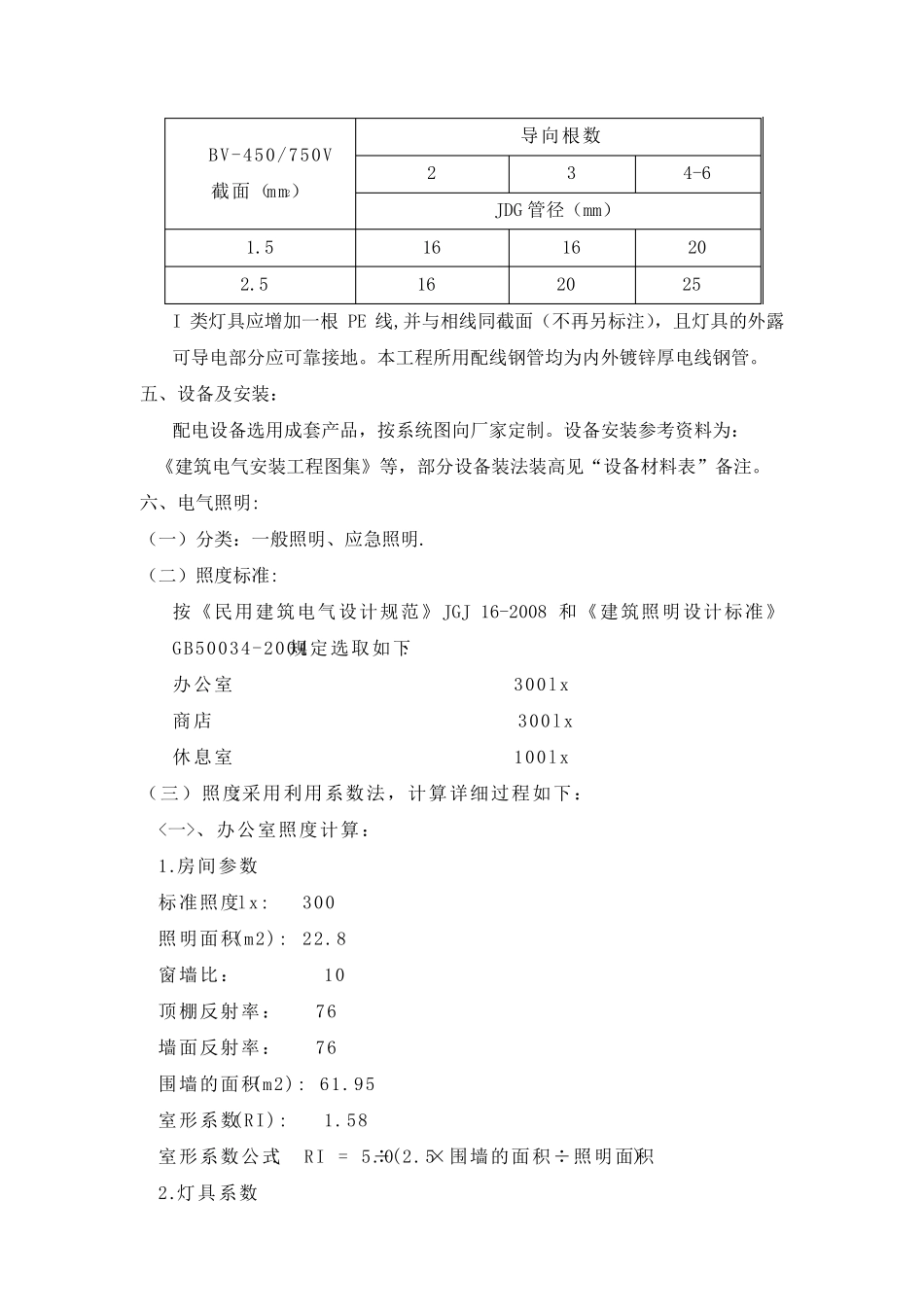

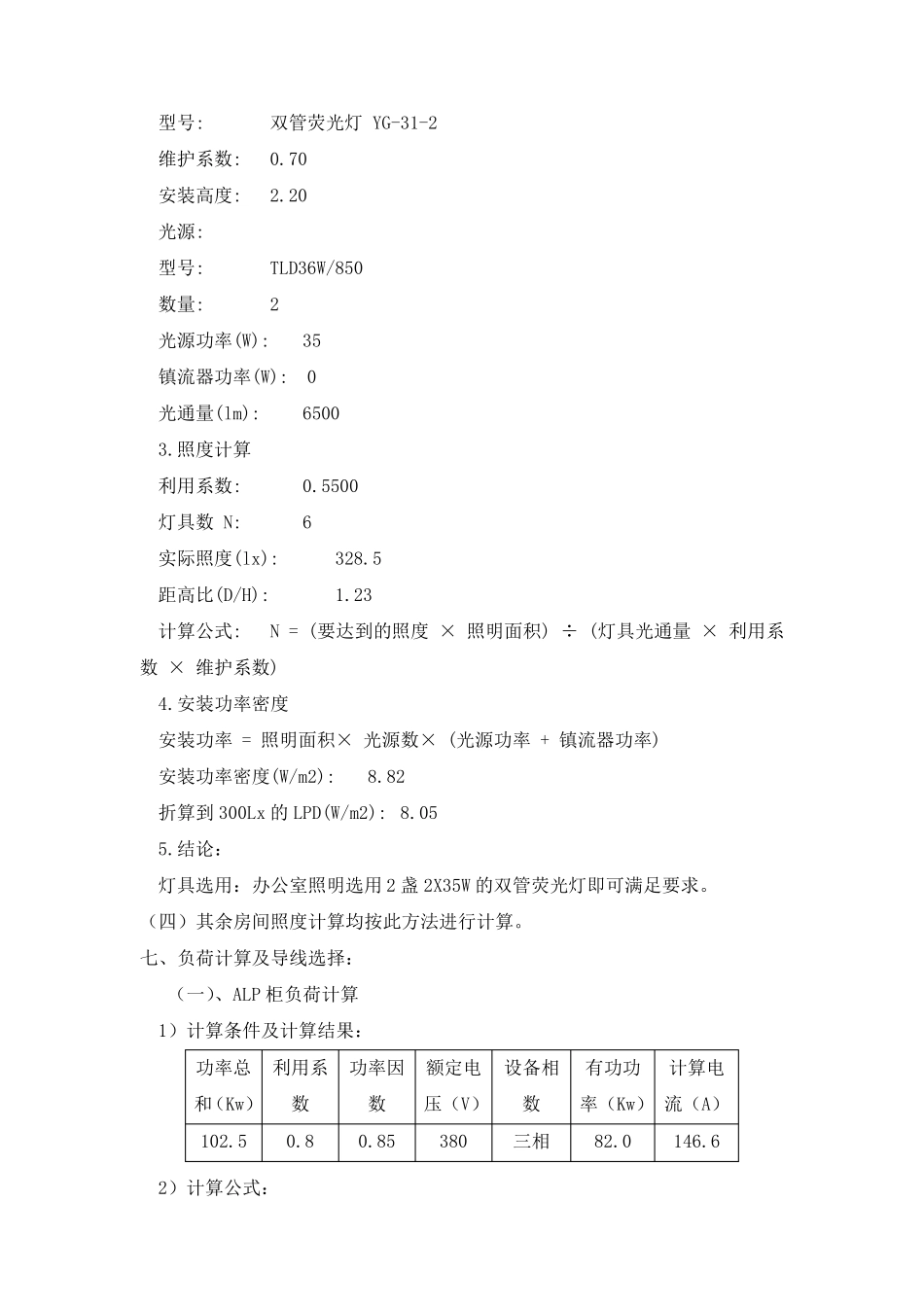

计算书 一、设计依据： 《民用建筑电气设计规范》 行业标准 JGJ 16-2008 《建筑照明设计标准》 国家标准 GB50034-2004 《供配电系统设计规范》 国家标准 GB50052-95 《建筑物防雷设计规范》 国家标准 GB50057-94（2000 年版） 《低压配电设计规范》 国家标准 GB50054-95 《建筑物电子信息系统防雷设计规范》GB50343-2004 《公共建筑节能设计标准》 山东标准 DBJ14-036-2006 《智能建筑设计标准》 GB/T50314-2006; 《建筑设计防火规范》 国家标准 GB50016-2006 《托儿所、幼儿园建筑设计规范》 JGJ 39-87 《有线电视系统工程技术规范》 GB50200-94 《综合布线系统工程设计规范》 GB50311-2007 等 建设单位提供的电气设计要求,委托书,有关批文。 其它相关专业提供的技术资料。 二、设计内容： 供配电系统、电气照明、综合布线、有线电视、电铃系统、建筑物防雷与接地等。 三、配电系统： 电源及电压:本工程采用三相四线制的供电方式，从室外引入 380/220V 电源，进线电缆从建筑物穿厚壁镀锌钢管埋地直接进入一层配电箱 1ALP。供电方式：配电系统采用放射式和树干式相结合的方式，详见相关配电系统图。公共走道疏散应急照明采用自带应急电池的供电方式且应满足国标《消防应急灯具》GB17945-2000的要求;具体详见配电系统图。 四、配线： 室内配线均采用暗管配线。除平面图、系统图注明的管线型号、规格及其配合关系外，均采用 JDG 钢管布线，接灯等分支线均采用 BV-450/750V-1.5mm 2塑料铜芯线暗管敷设。其管线配合关系见下表 ： I 类 灯 具 应 增 加 一 根 PE 线 ,并 与 相 线 同 截 面 （ 不 再 另 标 注 ）， 且 灯 具 的 外 露可 导 电 部 分 应 可 靠 接 地 。 本 工 程 所 用 配 线 钢 管 均 为 内 外 镀 锌 厚 电 线 钢 管 。 五 、 设 备 及 安 装 ： 配 电 设 备 选 用 成 套 产 品 ， 按 系 统 图 向 厂 家 定 制 。 设 备 安 装 参 考 资 料 为 ： 《 建 筑 电 气 安 装 工 程 图 集 》 等 ， 部 分 设 备 装 法 装 高 见 “ 设 备 材 料 表 ” 备 注 。 六 、 电 气 照 明 : （ 一 ） 分 类 ： 一 般 照 明 、 应 急 照 明 . （ 二 ） 照 度 标 准 : 按 《 民 用 建 筑 电 气 设 计 规 范 》 ...
