建筑电气设计说明

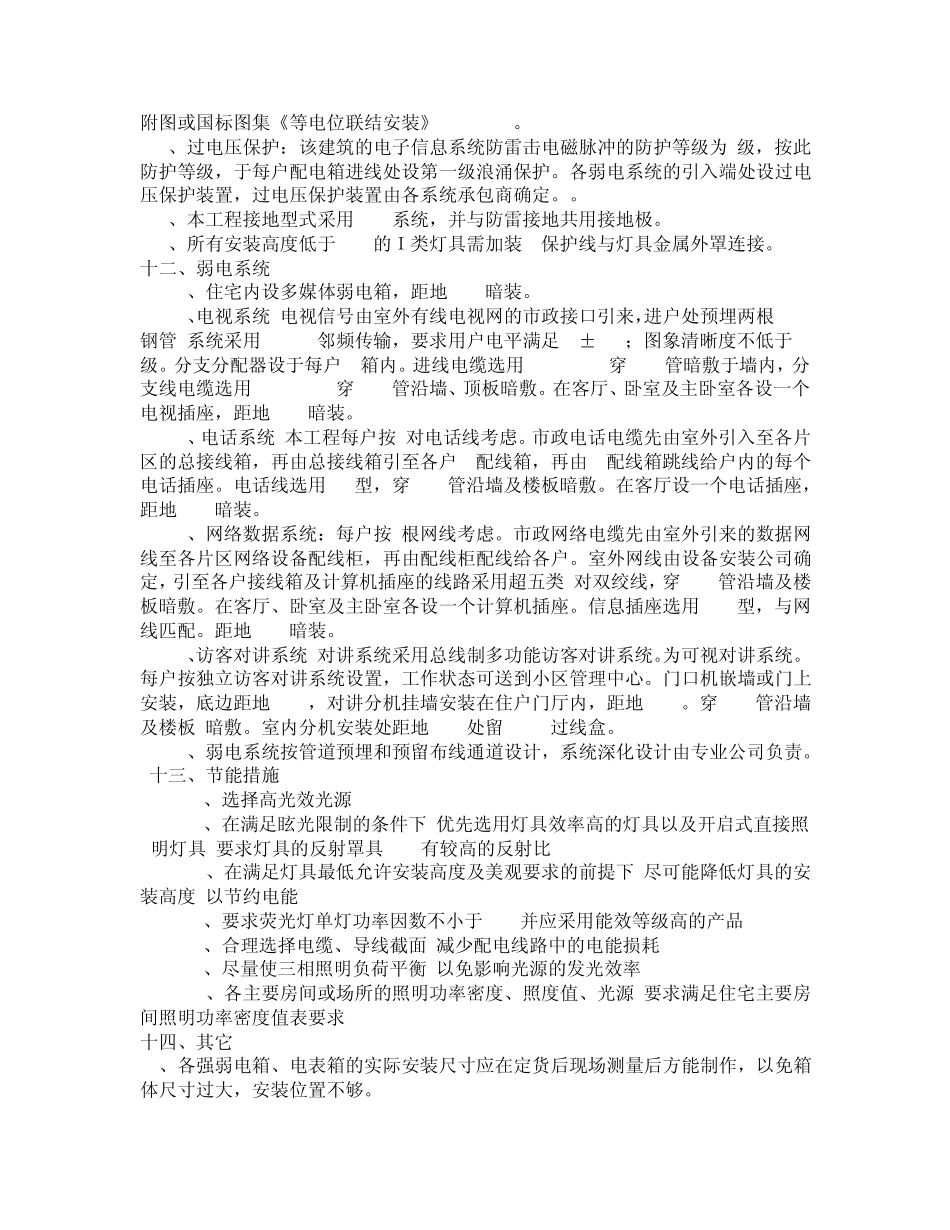

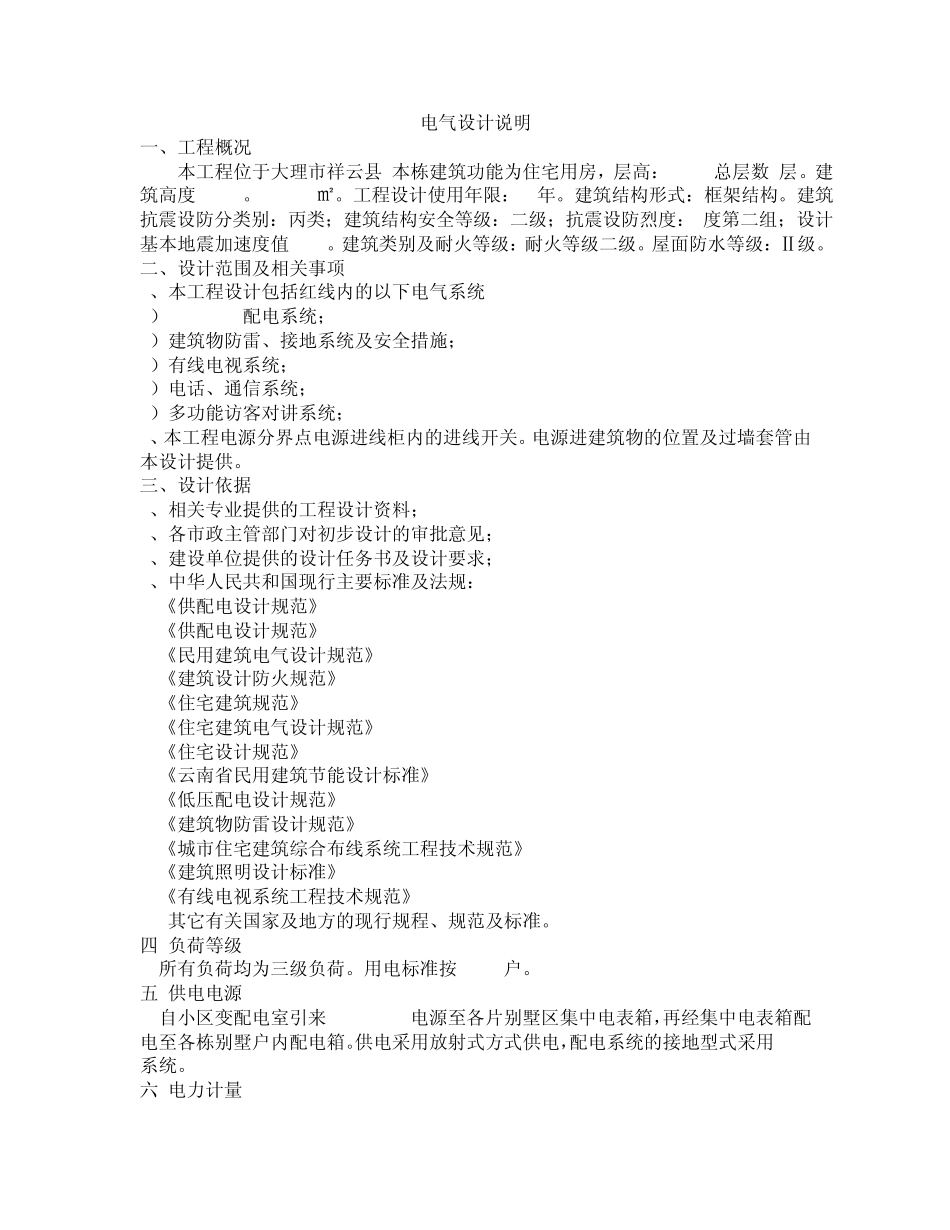

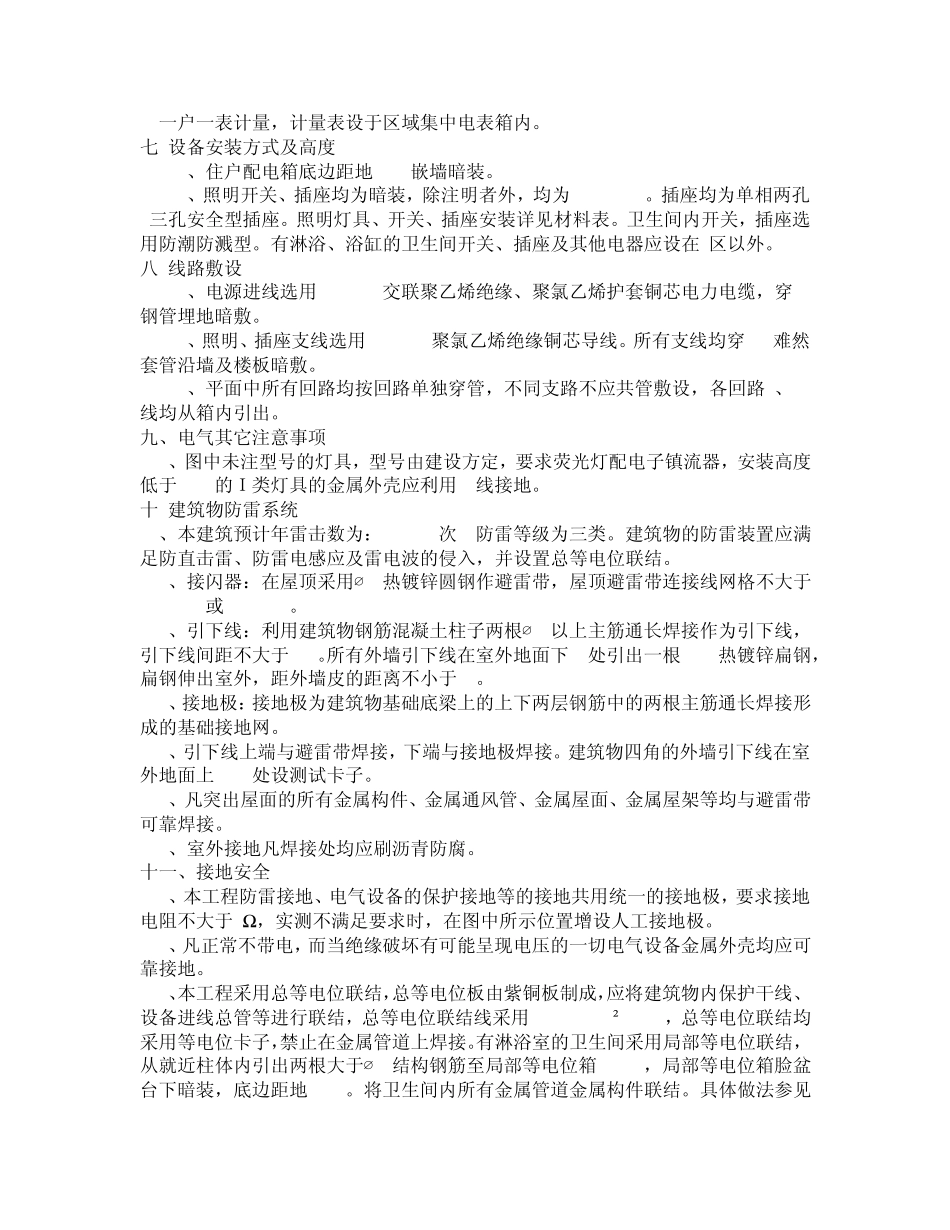

电气设计说明 一、工程概况 本工程位于大理市祥云县,本栋建筑功能为住宅用房，层高：3.0m,总层数3层。建筑高度9.45m。385.46㎡。工程设计使用年限：50年。建筑结构形式：框架结构。建筑抗震设防分类别：丙类；建筑结构安全等级：二级；抗震设防烈度：8度第二组；设计基本地震加速度值0.2g。建筑类别及耐火等级：耐火等级二级。屋面防水等级：Ⅱ级。 二、设计范围及相关事项 1、本工程设计包括红线内的以下电气系统: 1）220/380V配电系统； 2）建筑物防雷、接地系统及安全措施； 3）有线电视系统； 4）电话、通信系统； 5）多功能访客对讲系统； 2、本工程电源分界点电源进线柜内的进线开关。电源进建筑物的位置及过墙套管由本设计提供。 三、设计依据 1、相关专业提供的工程设计资料； 2、各市政主管部门对初步设计的审批意见； 3、建设单位提供的设计任务书及设计要求； 4、中华人民共和国现行主要标准及法规： 《供配电设计规范》GB50052-2009 《供配电设计规范》GB50052-2009 《民用建筑电气设计规范》JGJ 16-2008 《建筑设计防火规范》GB50046-2005 《住宅建筑规范》GB50368-2005 《住宅建筑电气设计规范》JGJ242-2011 《住宅设计规范》GB50096-2011 《云南省民用建筑节能设计标准》DBJ53/t-39-2011 《低压配电设计规范》GB50054-2011 《建筑物防雷设计规范》GB50057-2010 《城市住宅建筑综合布线系统工程技术规范》CECS119-2000 《建筑照明设计标准》GB50034-2004 《有线电视系统工程技术规范》GB50200-94 其它有关国家及地方的现行规程、规范及标准。 四.负荷等级 所有负荷均为三级负荷。用电标准按15kW/户。 五.供电电源 自小区变配电室引来~380/220V电源至各片别墅区集中电表箱，再经集中电表箱配电至各栋别墅户内配电箱。供电采用放射式方式供电，配电系统的接地型式采用TN-S系统。 六.电力计量 一户一表计量，计量表设于区域集中电表箱内。 七.设备安装方式及高度 1、住户配电箱底边距地1.7m嵌墙暗装。 2、照明开关、插座均为暗装，除注明者外，均为250V/10A。插座均为单相两孔+三孔安全型插座。照明灯具、开关、插座安装详见材料表。卫生间内开关，插座选用防潮防溅型。有淋浴、浴缸的卫生间开关、插座及其他电器应设在2区以外。 八.线路敷设 1、电源进线选用YJV-1KV交联聚乙烯绝缘、聚氯乙烯护套铜芯电力电缆，穿RC钢管埋地暗敷。 2、照明、插座支线选用BV-500V聚氯乙烯绝缘铜芯导线。所有...
