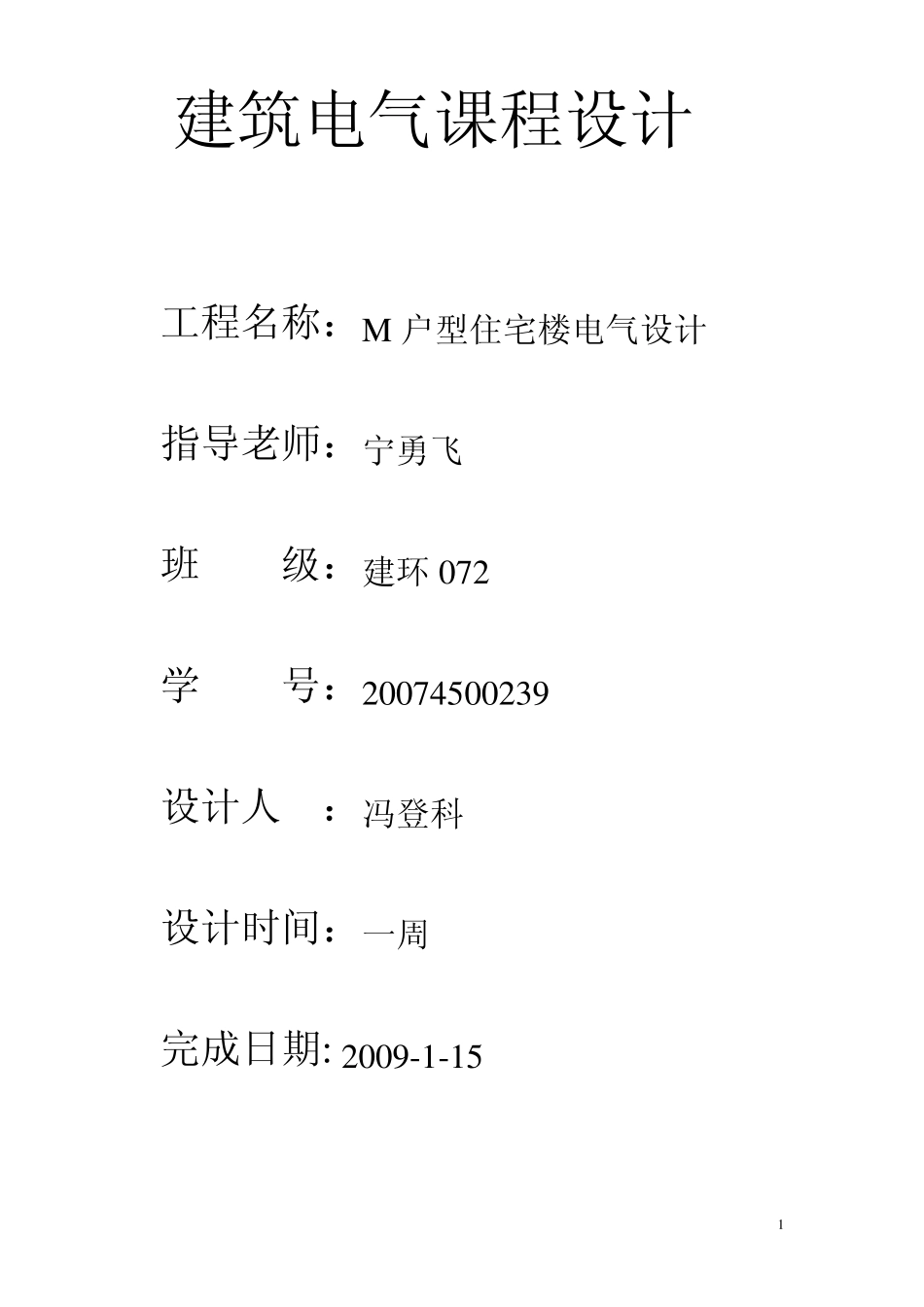

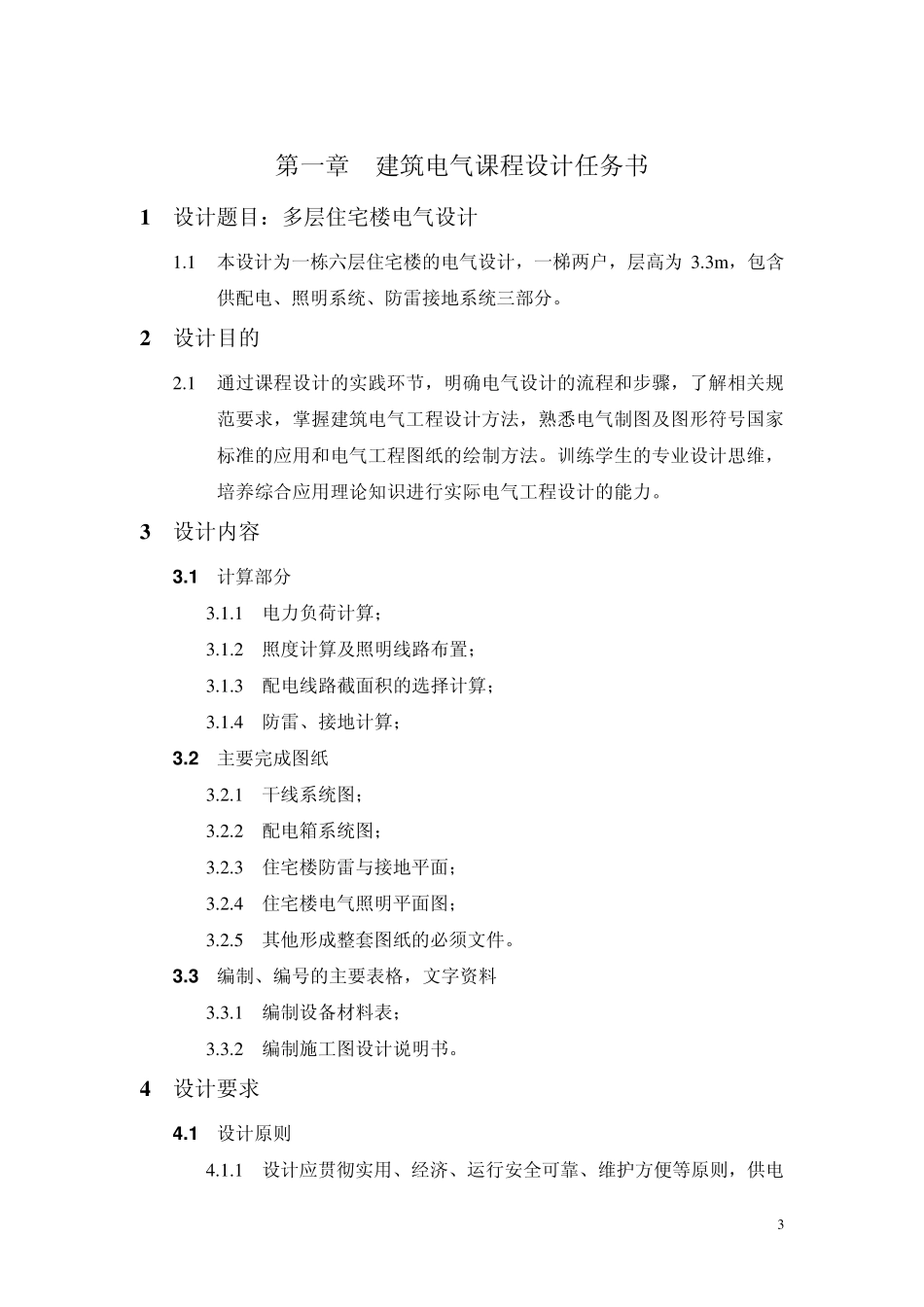

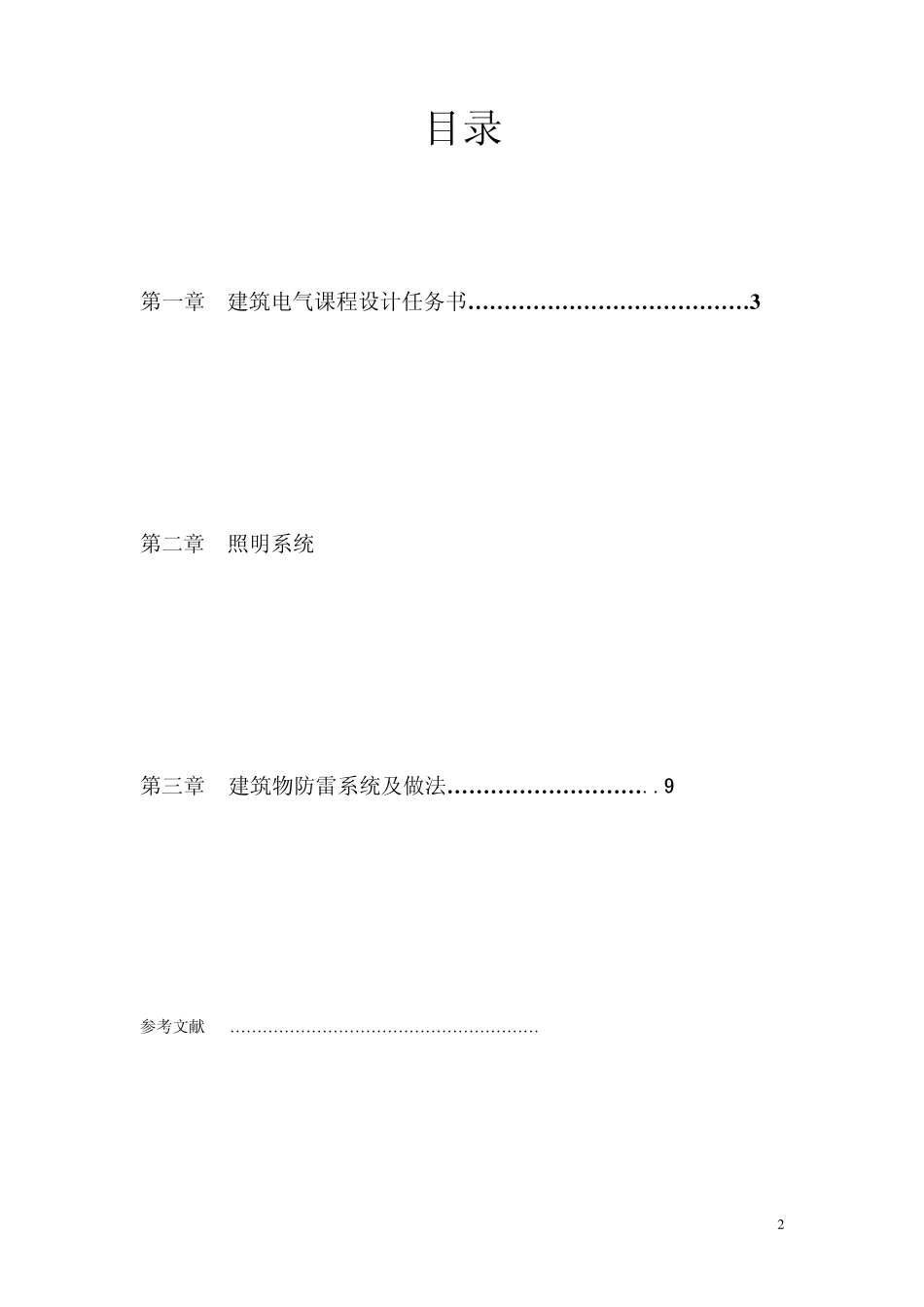

1 建筑电气课程设计 工程名称：M户型住宅楼电气设计 指导老师：宁勇飞 班 级：建环072 学 号：20074500239 设计人 ：冯登科 设计时间：一周 完成日期: 2009-1-15 2 目录 第一章 建筑电气课程设计任务书…………………………………3 第二章 照明系统.....................................5 第三章 建筑物防雷系统及做法………………………..9 参考文献 ………………………………………………… 3 第一章 建筑电气课程设计任务书 1 设计题目：多层住宅楼电气设计 1.1 本设计为一栋六层住宅楼的电气设计，一梯两户，层高为3.3m ，包含供配电、照明系统、防雷接地系统三部分。 2 设计目的 2.1 通过课程设计的实践环节，明确电气设计的流程和步骤，了解相关规范要求，掌握建筑电气工程设计方法，熟悉电气制图及图形符号国家标准的应用和电气工程图纸的绘制方法。训练学生的专业设计思维，培养综合应用理论知识进行实际电气工程设计的能力。 3 设计内容 3 .1 计算部分 3.1.1 电力负荷计算； 3.1.2 照度计算及照明线路布置； 3.1.3 配电线路截面积的选择计算； 3.1.4 防雷、接地计算； 3 .2 主要完成图纸 3.2.1 干线系统图； 3.2.2 配电箱系统图； 3.2.3 住宅楼防雷与接地平面； 3.2.4 住宅楼电气照明平面图； 3.2.5 其他形成整套图纸的必须文件。 3 .3 编制、编号的主要表格，文字资料 3.3.1 编制设备材料表； 3.3.2 编制施工图设计说明书。 4 设计要求 4 .1 设计原则 4.1.1 设计应贯彻实用、经济、运行安全可靠、维护方便等原则，供电 4 照明灯具的布置、选型、色彩的配合要适当。 4.1.2 设计中，在降低工程造价的前提下，应尽量采用新工艺、新技术、新设备和新产品，达到实用、经济、美观的要求。 4.1.3 设计规程、参考资料、设计手册、标准图集由设计者到图书馆查阅。设计时从规程、手册上取用的数据、定额、计算公式应注明出处。 4 .2 设计要求 4.2.1 设计应遵守各项规范、定额和规定，综合运用所学理论知识和技能独立完成工程设计，充分发挥主观能动性，严格要求，一丝不苟，做到计算准确、说明清楚，图纸清晰美观，要能经受实践的检验； 4.2.2 设计成果格式：设计说明书按照封面，任务书，摘要，目录，正文，参考文献，封底的顺序装订。图纸需遵循绘图规范绘制，图纸幅面不得小于 A3。 4.2.3 设计时间：1 周，计算 1 天，选择方案 1 天，绘图 2...
