建筑给排水施工图审查要点(完美总结篇)

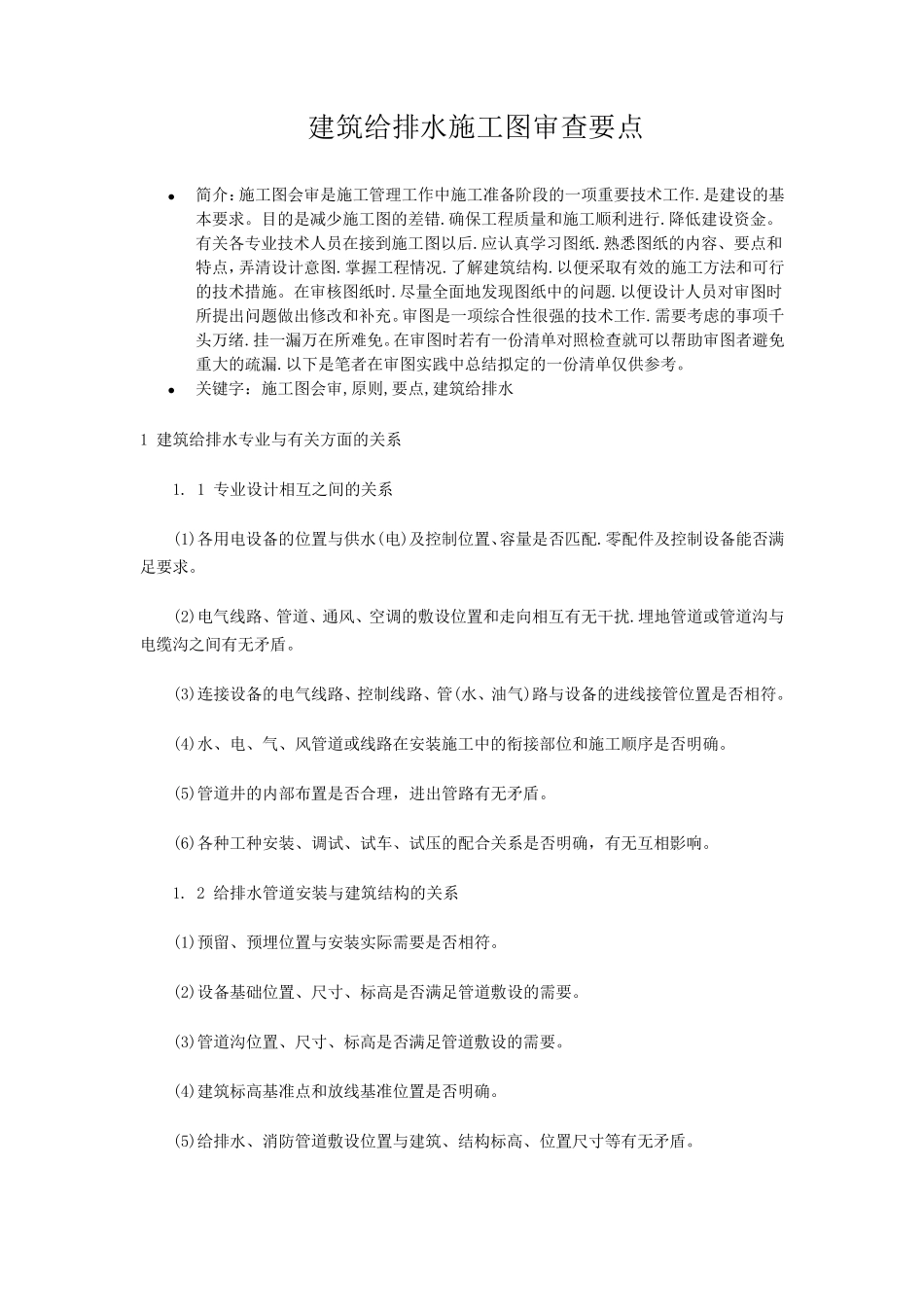

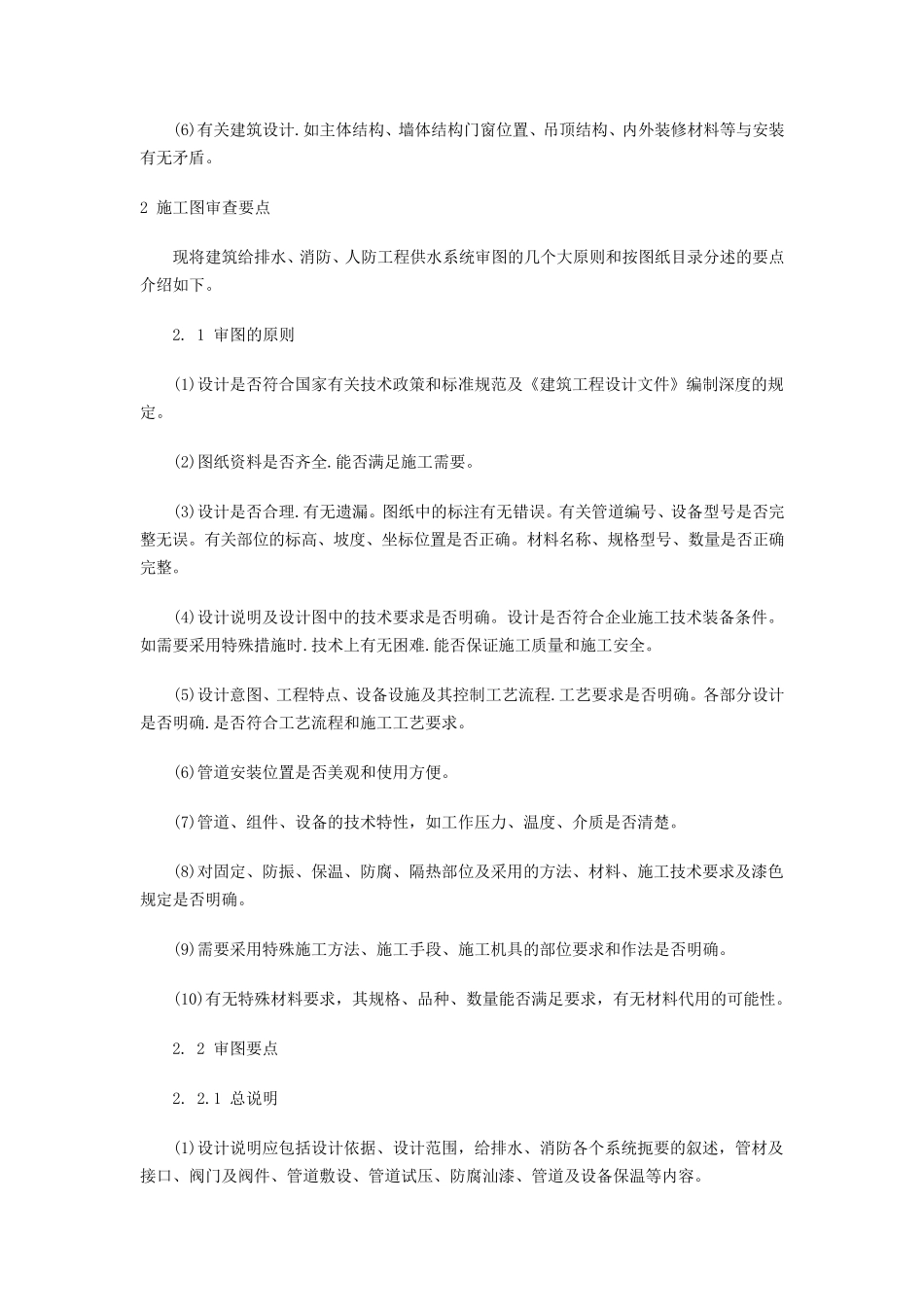

建筑给排水施工图审查要点 • 简介：施工图会审是施工管理工作中施工准备阶段的一项重要技术工作.是建设的基本要求。目的是减少施工图的差错.确保工程质量和施工顺利进行.降低建设资金。有关各专业技术人员在接到施工图以后.应认真学习图纸.熟悉图纸的内容、要点和特点，弄清设计意图.掌握工程情况.了解建筑结构.以便采取有效的施工方法和可行的技术措施。在审核图纸时.尽量全面地发现图纸中的问题.以便设计人员对审图时所提出问题做出修改和补充。审图是一项综合性很强的技术工作.需要考虑的事项千头万绪.挂一漏万在所难免。在审图时若有一份清单对照检查就可以帮助审图者避免重大的疏漏.以下是笔者在审图实践中总结拟定的一份清单仅供参考。 • 关键字：施工图会审,原 则 ,要点,建筑给排水 1 建筑给排水专业与 有关方面的关系 1. 1 专业设计相 互 之 间 的关系 (1)各用 电 设备的位 置 与 供水(电 )及 控 制 位 置 、容量是否 匹 配 .零 配 件 及 控 制 设备能 否 满足 要求。 (2)电 气 线 路 、管道 、通 风 、空 调 的敷 设位 置 和走 向 相 互 有无 干 扰 .埋 地管道 或 管道 沟 与电 缆 沟 之 间 有无 矛 盾 。 (3)连 接设备的电 气 线 路 、控 制 线 路 、管(水、油 气 )路 与 设备的进线 接管位 置 是否 相 符 。 (4)水、电 、气 、风 管道 或 线 路 在安 装 施工中的衔 接部 位 和施工顺序 是否 明 确。 (5)管道 井 的内部 布 置 是否 合理，进出管路 有无 矛 盾 。 (6)各种 工种 安 装 、调 试 、试 车 、试 压 的配 合关系 是否 明 确，有无 互 相 影 响 。 1. 2 给排水管道 安 装 与 建筑结构的关系 (1)预 留 、预 埋 位 置 与 安 装 实际 需要是否 相 符 。 (2)设备基础 位 置 、尺 寸 、标 高 是否 满 足 管道 敷 设的需要。 (3)管道 沟 位 置 、尺 寸 、标 高 是否 满 足 管道 敷 设的需要。 (4)建筑标 高 基准点和放 线 基准位 置 是否 明 确。 (5)给排水、消 防 管道 敷 设位 置 与 建筑、结构标 高 、位 置 尺 寸 等 有无 矛 盾 。 (6)有关建筑设计.如主体结构、墙体结构门窗位置、吊顶结构、内外装修材料等与安装有无矛盾。 2 施工图审查要点 现将建筑给排水、消防、人防工程供水系统审图的几...
