建筑节能设计说明

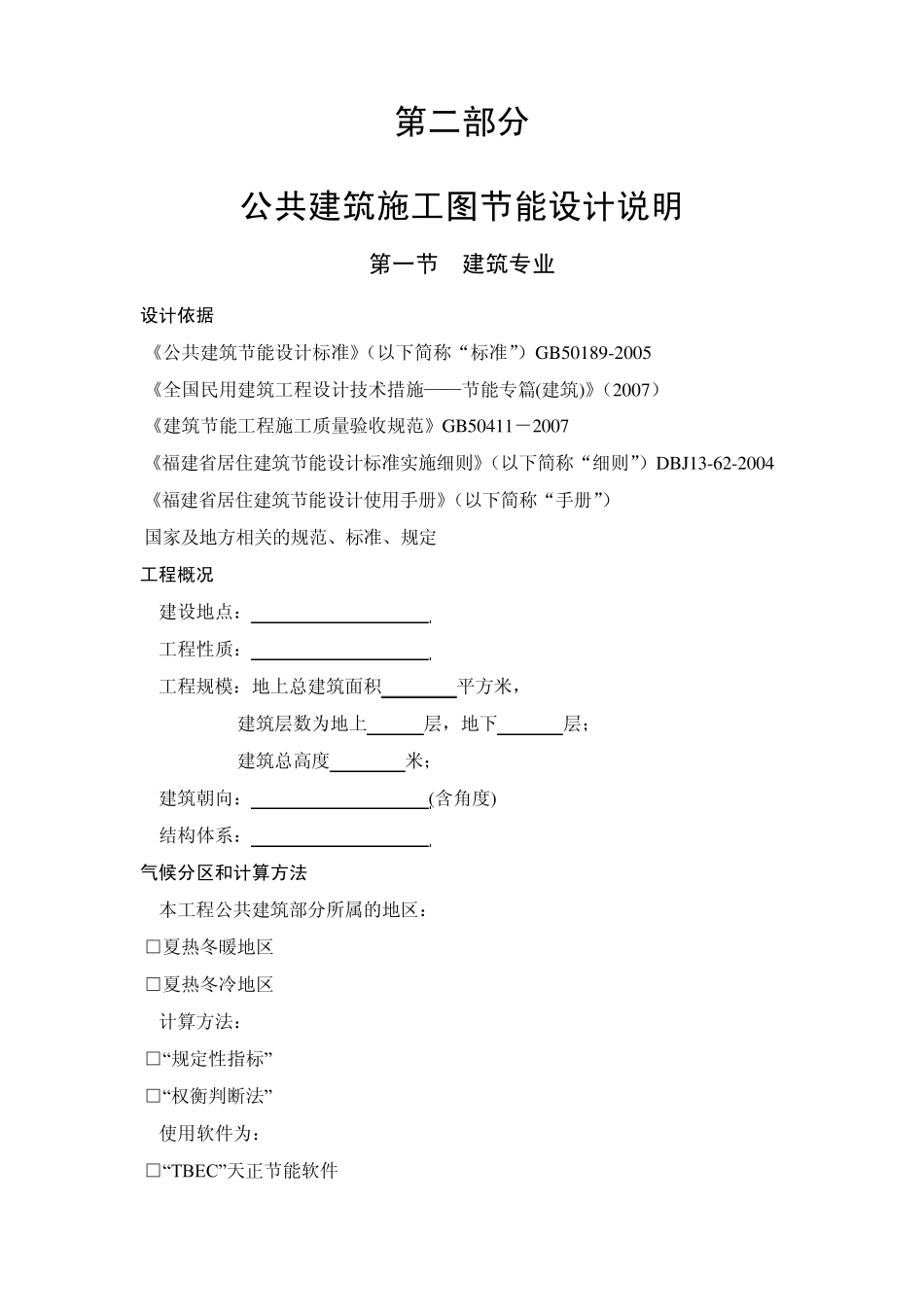

福建省建筑工程施工图 节能设计说明示范文本 第二部分 公共建筑施工图节能设计说明 第一节 建筑专业 1.1设计依据 《公共建筑节能设计标准》（以下简称“标准”）GB50189-2005 《全国民用建筑工程设计技术措施——节能专篇(建筑)》（2007） 《建筑节能工程施工质量验收规范》GB50411－2007 《福建省居住建筑节能设计标准实施细则》（以下简称“细则”）DBJ13-62-2004 《福建省居住建筑节能设计使用手册》（以下简称“手册”） 国家及地方相关的规范、标准、规定 1.2工程概况 1.2.1建设地点： 1.2.2工程性质： 1.2.3工程规模：地上总建筑面积 平方米， 建筑层数为地上 层，地下 层； 建筑总高度 米； 1.2.4建筑朝向： (含角度) 1.2.5结构体系： 1.3气候分区和计算方法 1.3.1本工程公共建筑部分所属的地区： □夏热冬暖地区 □夏热冬冷地区 1.3.2计算方法： □“规定性指标” □“权衡判断法” 1.3.3使用软件为： □“TBEC”天正节能软件 □“PKPM 软件” □其他软件： 1.4围护结构热工性能及节能措施 表1.4.1 围护结构热工性能表（夏热冬冷地区公共建筑） 设计内容 规定指标 计算或查表数值 节能 措施 1 屋顶 传热系数K [W/（㎡·k）] K≤0.7 2 外墙 传热系数K [W/（㎡·k）] K≤1.0 3 底面接触室外空气的架空楼板或外挑楼板 传热系数K [W/（㎡·k）] K≤1.0 4 地面和地下室外墙热阻 热阻R [（㎡·k）/w] R≥1.2 5 窗墙 面积比 外窗（包括透明幕墙） 传热系数K 遮阳系数SC 朝向 窗墙面积比 传热系数K 遮阳系数SC 窗墙面积比≤0.2 ≤4.7 － 0.2＜窗墙面积比≤0.3 ≤3.5 ≤0.55/－ 东 0.3＜窗墙面积比≤0.4 ≤3.0 ≤0.50/0.60 西 0.4＜窗墙面积比≤0.5 ≤2.8 ≤0.45/0.55 南 0.5＜窗墙面积比≤0.7 ≤2.5 ≤0.40/0.50 北 7 外窗 （包括透明幕墙） 玻璃可见光透射比 τv 窗墙面积比 ＜0.4 时，τv≥0.4 8 屋顶 透明 部分 屋顶透明部分面积 /屋顶总面积 ≤20％ 传热系数 K[W/（㎡·k）] K≤3.0 遮阳系数SC SC≤0.4 注：节能措施中屋顶、外墙、地面、地下室外墙、架空或外挑楼板应注明保温隔热材料导热系数λ 及厚度 表1.4.2 围护结构热工性能表（夏热冬暖地区公共建筑） 设计内容 规定指标 计算或查表数值 节能 措施 1 屋顶 传热系数K [W/（㎡·k）] K≤0.9 2 外墙 传热系数K [W/（㎡·k）] K≤1.5 3 底面接触...
