建筑裂缝处理

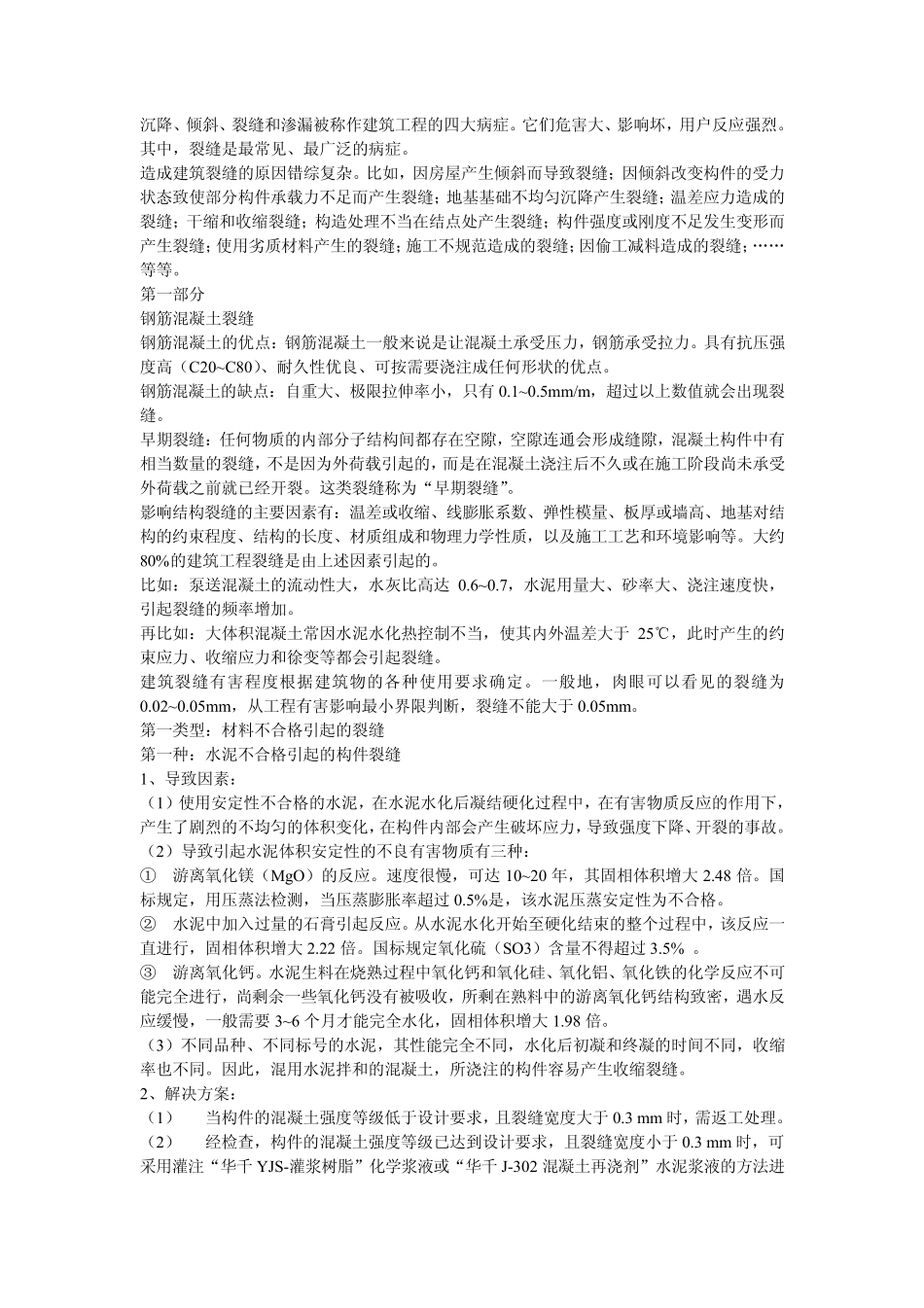

沉降、倾斜、裂缝和渗漏被称作建筑工程的四大病症。它们危害大、影响坏，用户反应强烈。其中，裂缝是最常见、最广泛的病症。 造成建筑裂缝的原因错综复杂。比如，因房屋产生倾斜而导致裂缝；因倾斜改变构件的受力状态致使部分构件承载力不足而产生裂缝；地基基础不均匀沉降产生裂缝；温差应力造成的裂缝；干缩和收缩裂缝；构造处理不当在结点处产生裂缝；构件强度或刚度不足发生变形而产生裂缝；使用劣质材料产生的裂缝；施工不规范造成的裂缝；因偷工减料造成的裂缝；……等等。 第一部分 钢筋混凝土裂缝 钢筋混凝土的优点：钢筋混凝土一般来说是让混凝土承受压力，钢筋承受拉力。具有抗压强度高（C20~C80）、耐久性优良、可按需要浇注成任何形状的优点。 钢筋混凝土的缺点：自重大、极限拉伸率小，只有 0.1~0.5mm/m，超过以上数值就会出现裂缝。 早期裂缝：任何物质的内部分子结构间都存在空隙，空隙连通会形成缝隙，混凝土构件中有相当数量的裂缝，不是因为外荷载引起的，而是在混凝土浇注后不久或在施工阶段尚未承受外荷载之前就已经开裂。这类裂缝称为“早期裂缝”。 影响结构裂缝的主要因素有：温差或收缩、线膨胀系数、弹性模量、板厚或墙高、地基对结构的约束程度、结构的长度、材质组成和物理力学性质，以及施工工艺和环境影响等。大约80%的建筑工程裂缝是由上述因素引起的。 比如：泵送混凝土的流动性大，水灰比高达 0.6~0.7，水泥用量大、砂率大、浇注速度快，引起裂缝的频率增加。 再比如：大体积混凝土常因水泥水化热控制不当，使其内外温差大于 25℃，此时产生的约束应力、收缩应力和徐变等都会引起裂缝。 建筑裂缝有害程度根据建筑物的各种使用要求确定。一般地，肉眼可以看见的裂缝为0.02~0.05mm，从工程有害影响最小界限判断，裂缝不能大于 0.05mm。 第一类型：材料不合格引起的裂缝 第一种：水泥不合格引起的构件裂缝 1、导致因素： （1）使用安定性不合格的水泥，在水泥水化后凝结硬化过程中，在有害物质反应的作用下，产生了剧烈的不均匀的体积变化，在构件内部会产生破坏应力，导致强度下降、开裂的事故。 （2）导致引起水泥体积安定性的不良有害物质有三种： ① 游离氧化镁（MgO）的反应。速度很慢，可达 10~20 年，其固相体积增大 2.48 倍。国标规定，用压蒸法检测，当压蒸膨胀率超过0.5%是，该水泥压蒸安定性为不合格。 ② 水泥中加入过量的石膏引起反应。从水泥水化开始至硬化结束的整个过程...
