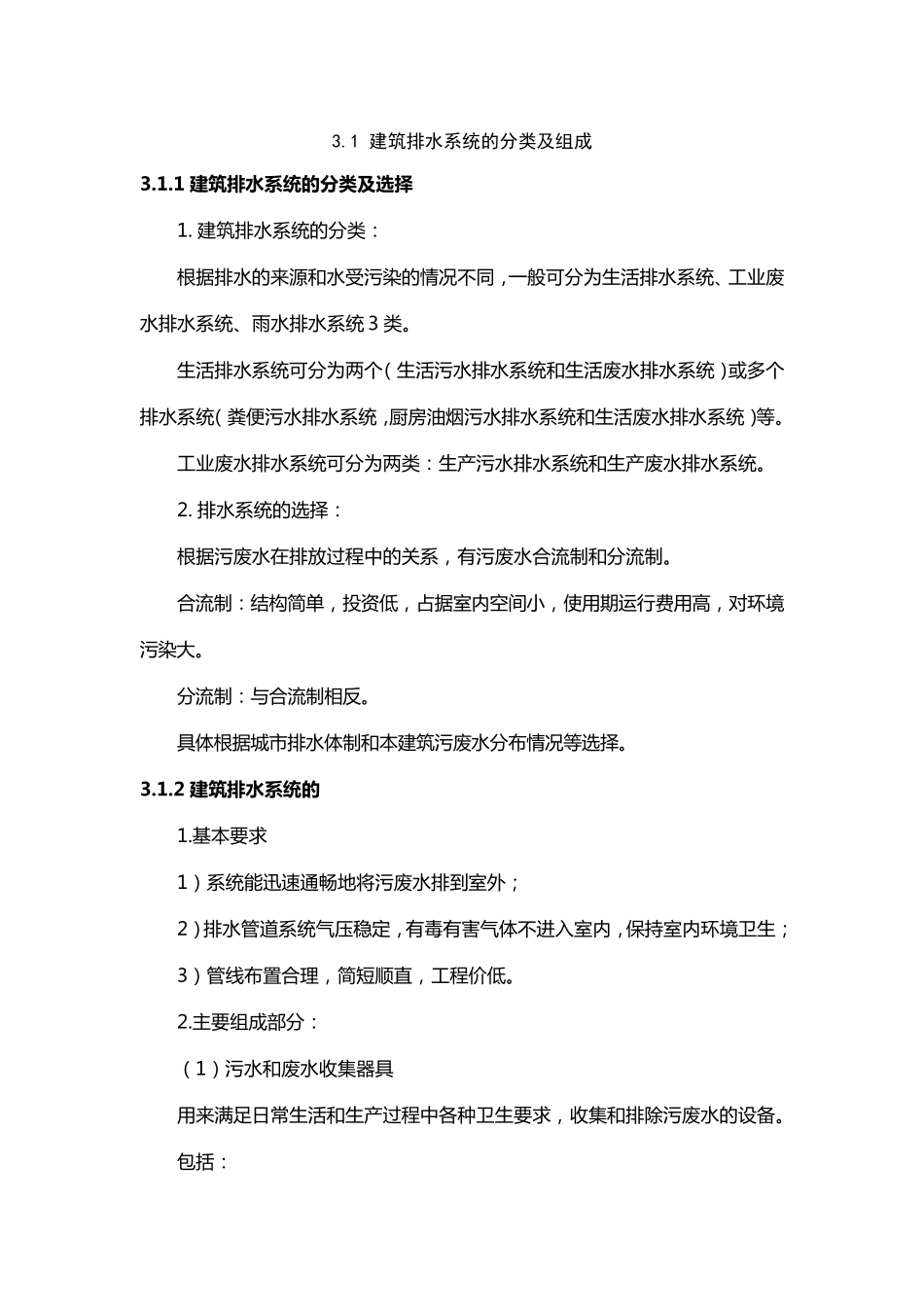

3.1 建筑排水系统的分类及组成 3.1.1 建 筑 排 水 系 统 的 分类及选择 1. 建 筑 排 水 系 统 的 分 类 ： 根 据 排 水 的 来 源 和 水 受 污 染 的 情 况 不 同 ， 一 般 可 分 为 生 活 排 水 系 统 、工业废水 排 水 系 统 、雨水 排 水 系 统 3 类 。 生 活 排 水 系 统 可 分 为 两个（生 活 污 水 排 水 系 统 和 生 活 废水 排 水 系 统 ）或多个排 水 系 统 （粪便污 水 排 水 系 统 ， 厨房油烟污 水 排 水 系 统 和 生 活 废水 排 水 系 统 ）等。 工业废水 排 水 系 统 可 分 为 两类 ： 生 产污 水 排 水 系 统 和 生 产废水 排 水 系 统 。 2. 排 水 系 统 的 选择： 根 据 污 废水 在排 放过程中的 关系 ， 有污 废水 合流制和 分 流制。 合流制： 结构简单， 投资低， 占据 室内空间小， 使用期运行费用高， 对环境污 染 大。 分 流制： 与合流制相反。 具体根 据 城市排 水 体制和 本建 筑 污 废水 分 布情 况 等选择。 3.1.2 建 筑 排 水 系 统 的 1.基本要求 1）系 统 能迅速通畅地将污 废水 排 到室外； 2）排 水 管道系 统 气压稳定， 有毒有害气体不 进入室内， 保持室内环境卫生 ； 3）管线布置合理， 简短顺直， 工程价低。 2.主要组成部分 ： （1）污 水 和 废水 收集器具 用来 满足日常生 活 和 生 产过程中各种卫生 要求， 收集和 排 除污 废水 的 设备。 包括： 1） 便 溺 器 具 2） 盥 洗 、沐浴器 具 3） 洗 涤器 具 4） 地漏 （2） 水封装置 设置在污水、废水收集器 具 的排水口下方处或器 具 本身构造设置有水封装置。其作用是来阻挡排水管道中的臭气和其他有害、易燃气体及虫类进入室内造成危害。 水封高度一般在50～100 ㎜之间。水封底部应设清通口。 安设在器 具 排水口下方的水封装置是管式存水弯，一般有 P 型和 S 型。 水封原理：利用静水压力抵抗排水管内的气压变化 作用： a.防止小虫通过卫生器 具 进入室内 b.防止排水管内有害气体通过卫生器 具 进入室内 S 弯 P 弯 洗脸盆专用水封 （ 3） 排 水 管 道 ： a.器 具 排 水 管 ： 连 接 卫 生 器 具 与 后 续 管 道 排 水 横 支 ...
