建筑设计暖通方案设计说明

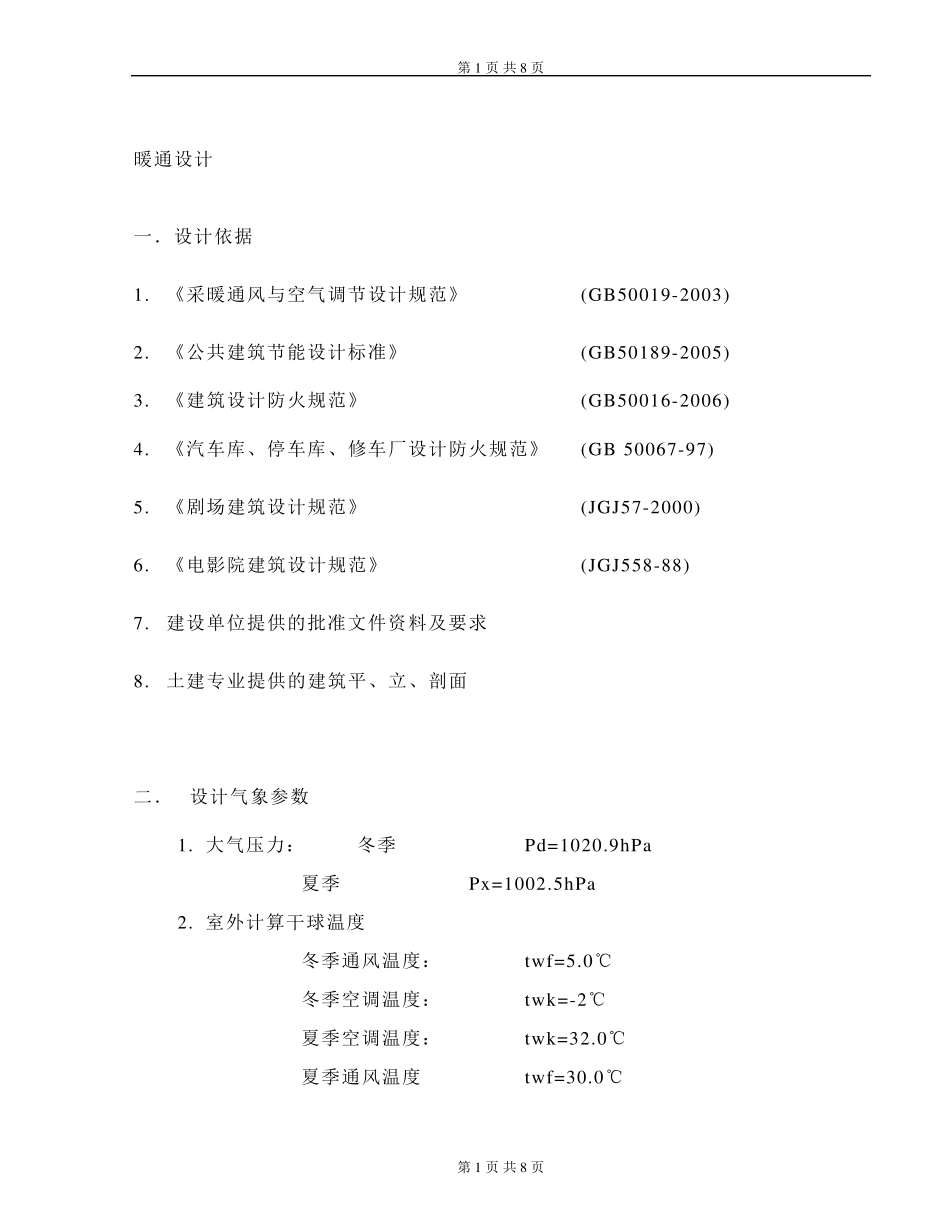

第 1 页 共 8 页 第 1 页 共 8 页 暖通设计 一．设计依据 1. 《采暖通风与空气调节设计规范》 (GB50019-2003) 2. 《公共建筑节能设计标准》 (GB50189-2005) 3. 《建筑设计防火规范》 (GB50016-2006) 4. 《汽车库、停车库、修车厂设计防火规范》 (GB 50067-97) 5. 《剧场建筑设计规范》 (JGJ57-2000) 6. 《电影院建筑设计规范》 (JGJ558-88) 7. 建设单位提供的批准文件资料及要求 8. 土建专业提供的建筑平、立、剖面 二． 设计气象参数 1. 大气压力： 冬季 Pd=1020.9hPa 夏季 Px=1002.5hPa 2. 室外计算干球温度 冬季通风温度： twf=5.0℃ 冬季空调温度： twk=-2℃ 夏季空调温度： twk=32.0℃ 夏季通风温度 twf=30.0℃ 第 2 页 共 8 页 第 2 页 共 8 页 夏季空调室外计算湿球温度 tws=27.7℃ 夏季计算日较差： dt=6.0℃ 3. 室外风速： 夏季室外平均风速： Vx=3.2m/s 冬季室外平均风速： Vd=3.7m/s 三．工程概况 本工程建筑面积24853m2，除机动车库、设备用房及仓储用房外，均设置舒适性中央空调系统。在满足舒适性要求的前提下，综合应用多种节能技术措施，实现“绿色、环保、节能”目标。 通风系统按照使用要求设置，保证室内空气品质与卫生程度，满足环保、人防等要求。 消防系统均按照一类高层建筑设防，执行《高层建筑设计防火规范》规范。消防排烟系统与通风系统相结合设置，通过自动控制系统完成功能转换，以降低工程投资并减少对建筑空间的需求。 四. 空调系统设计： 1. 本工程剧院与影城空调系统分别独立设置。 2. 剧院部分空调系统冷负荷估算为 2570kw，空调热负荷估算为 1350kw。冷热源系统根第 3 页 共 8 页 第 3 页 共 8 页 据其使用特点及冷热负荷情况，采用地源热泵系统加水冷冷水机组。其中地源热泵系统按照冬季热负荷选用。室外部分采用垂直埋管系统，安装于绿化区域。地源热泵系统夏季供冷量按照冬夏季冷热负荷平衡原则确定，不足部分采用水冷冷水机组补充。地源热泵室外埋管等系统由专业单位负责勘探、实施及调试。 3. 影城空调系统冷负荷估算为 1150kw ，空调热负荷估算为 650kw 。为便于独立控制及计量，冷热源系统采用风冷热泵机组。机组安装于附楼屋面。 4. 空调水系统采用两管制变流量系统。冷冻水系统采用一次泵压差变流量系统。 5. 空调水系统按照用户要求及使用功能划分，管路采用双管制，干管异程式布置...
