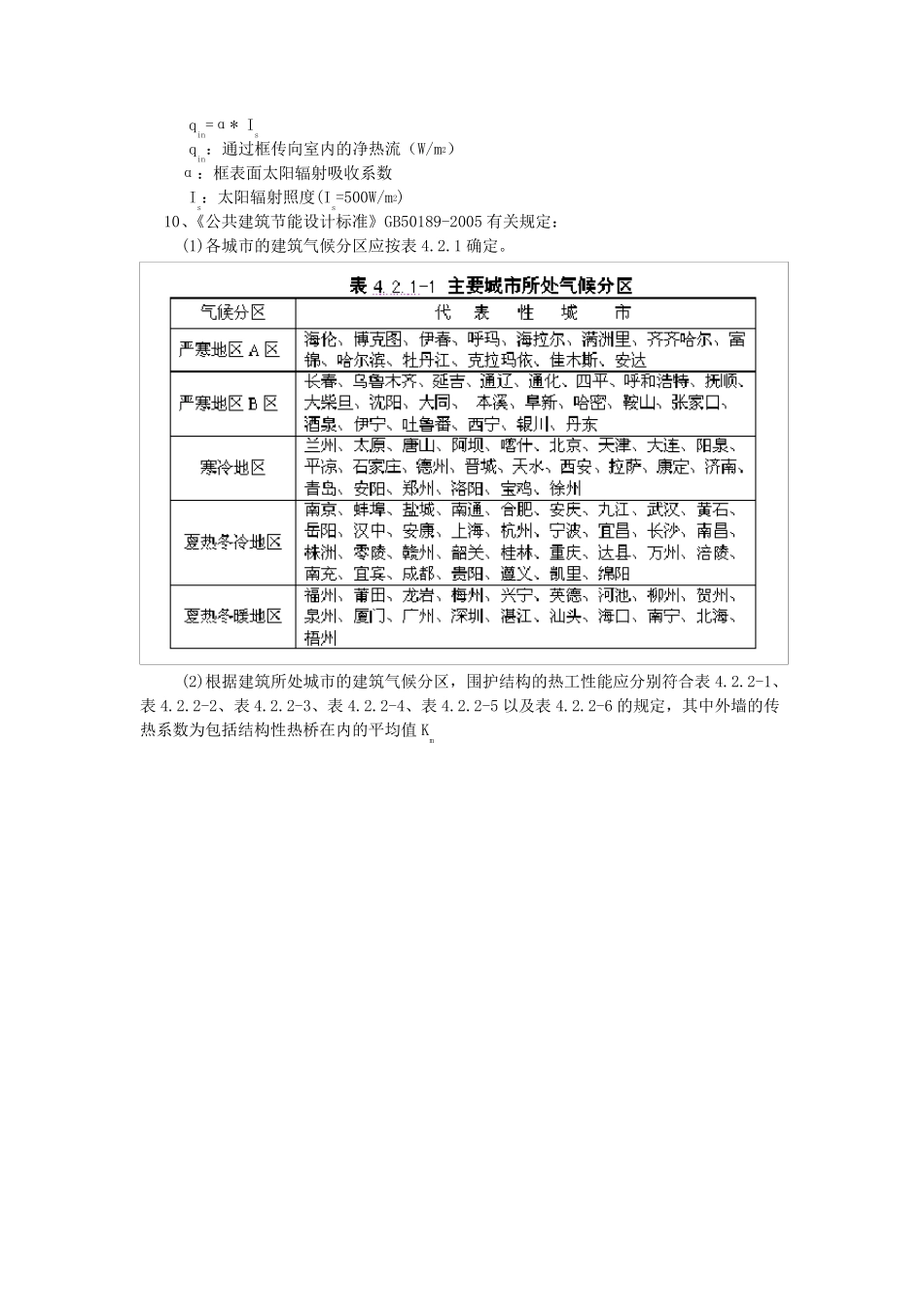

建筑门窗热工性能计算书C6_第2页
2/20

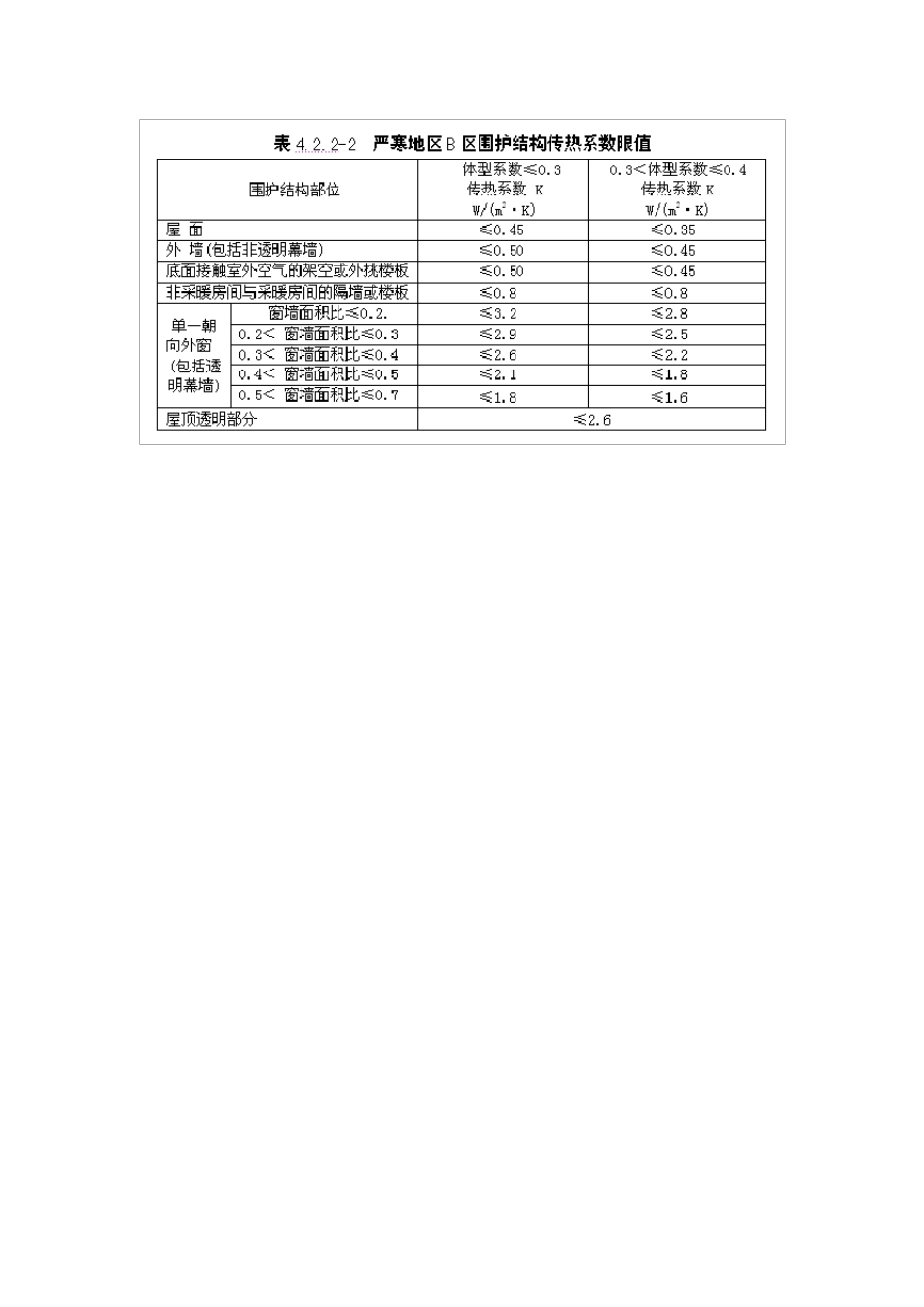

建筑门窗热工性能计算书C6_第3页
3/20
建筑门窗热工性能计算书 I、设计依据: 《民用建筑节能设计标准(采暖居住建筑部分)》JGJ26-95 《夏热冬冷地区居住建筑节能设计标准》JGJ134-2001 《夏热冬暖地区居住建筑节能设计标准》JGJ75-2003 《民用建筑热功设计规范》GB50176-93 《公共建筑节能设计标准》GB50189-2005 《建筑玻璃应用技术规程》JGJ113-2009 《建筑门窗玻璃幕墙热工计算规程》JGJ/T151-2008 相关计算和定义均按照ISO10077-1 和ISO10077-2 的方法进行计算和定义 II、计算基本条件: 1、设计或评价建筑门窗、玻璃幕墙定型产品的热工参数时,所采用的环境边界条件应统一采用本标准规定的计算条件。 2、计算实际工程所用的建筑门窗和玻璃幕墙热工性能所采用的边界条件应符合相应的建筑设计或节能设计标准。 3、各种情况下都应选用下列光谱: S(λ):标准太阳辐射光谱函数(ISO 9845-1) D(λ):标准光源光谱函数(CIE D65,ISO 10526) R(λ):视见函数(ISO/CIE 10527)。 4、冬季计算标准条件应为: 室内环境温度:Tin=20℃ 室外环境温度:Tout=-20℃ 室内对流换热系数:hc,in=3.6 W/m2.K 室外对流换热系数:hc,out=16 W/m2.K 室外平均辐射温度:Trm=Tout 太阳辐射照度:Is=300 W/m2 5、夏季计算标准条件应为: 室内环境温度:Tin=25℃ 室外环境温度:Tout=30℃ 室内对流换热系数:hc,in=2.5 W/m2.K 室外对流换热系数:hc,out=16 W/m2.K 室外平均辐射温度:Trm=Tout 太阳辐射照度:Is=500 W/m2 6、计算传热系数应采用冬季计算标准条件,并取 Is= 0 W/m2.计算门窗的传热系数时,门窗周边框的室外对流换热系数hc,out应取 8 W/m2.K,周边框附近玻璃边缘(65mm 内)的室外对流换热系数hc,out应取 12 W/m2.K 7、计算遮阳系数、太阳能总透射比应采用夏季计算标准条件. 8、抗结露性能计算的标准边界条件应为: 室内环境温度:Tin=20℃ 室外环境温度:Tout=0℃ -10℃ -20℃ 室内相对湿度:RH=30%、60% 室外对流换热系数:hc,out=20 W/m2.K 9、计算框的太阳能总透射比 gf应使用下列边界条件 qin=α* Is qin:通过框传向室内的净热流(W/m2) α:框表面太阳辐射吸收系数 Is:太阳辐射照度(Is=500W/m2) 10、《公共建筑节能设计标准》GB50189-2005 有关规定: (1)各城市的建筑气候分区应按表 4.2.1 确定。 (2)根据建筑所处城市的建筑气候分区,围护结构的热工性能应分别符合表 4.2.2-1、表 4.2.2-2、表 4.2.2-3...
