制氮车间设备操作规程-2VIP免费

制氮车间设备操作规程-2_第1页
1/9
制氮车间设备操作规程-2_第2页
2/9
制氮车间设备操作规程-2_第3页
3/9

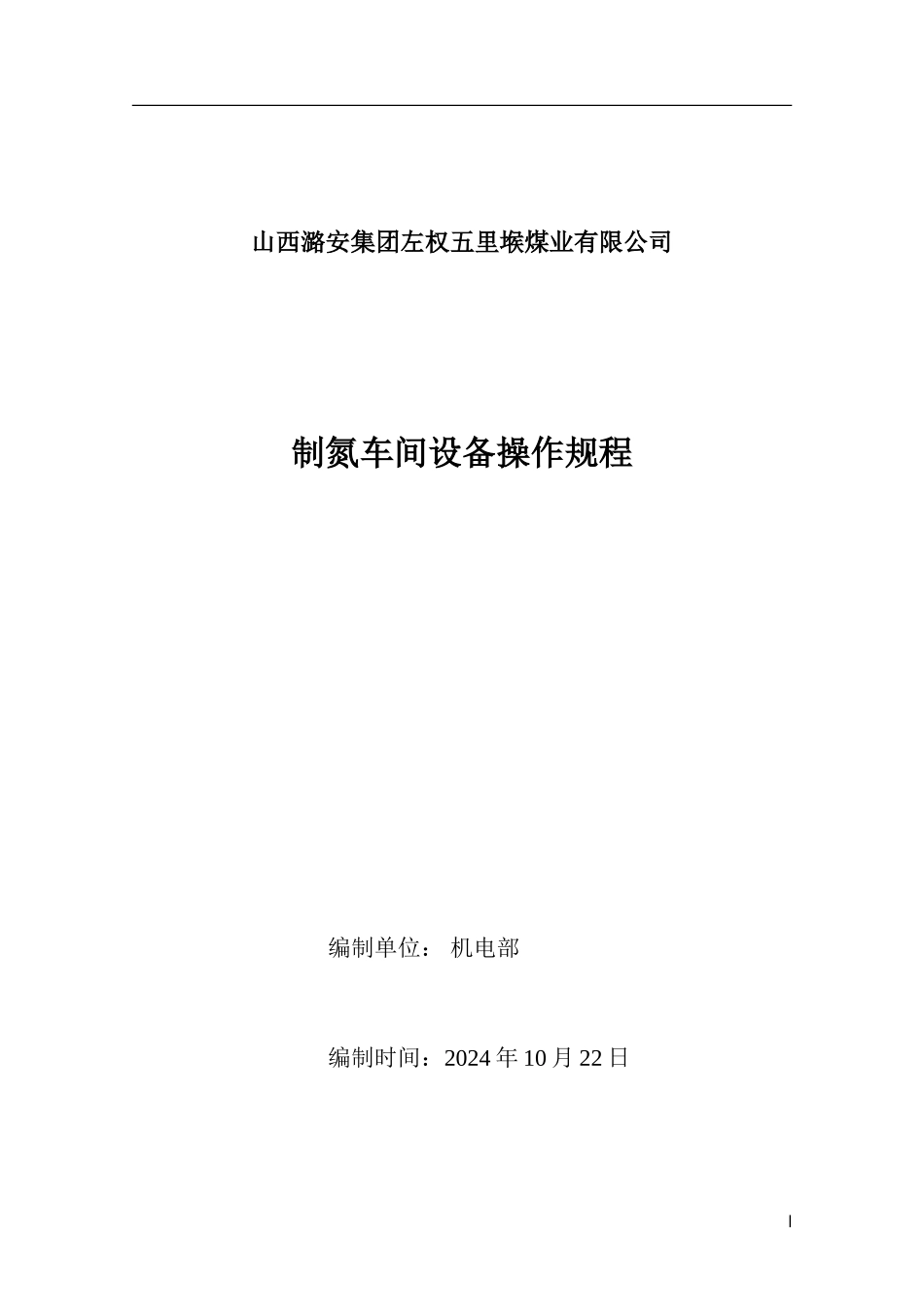

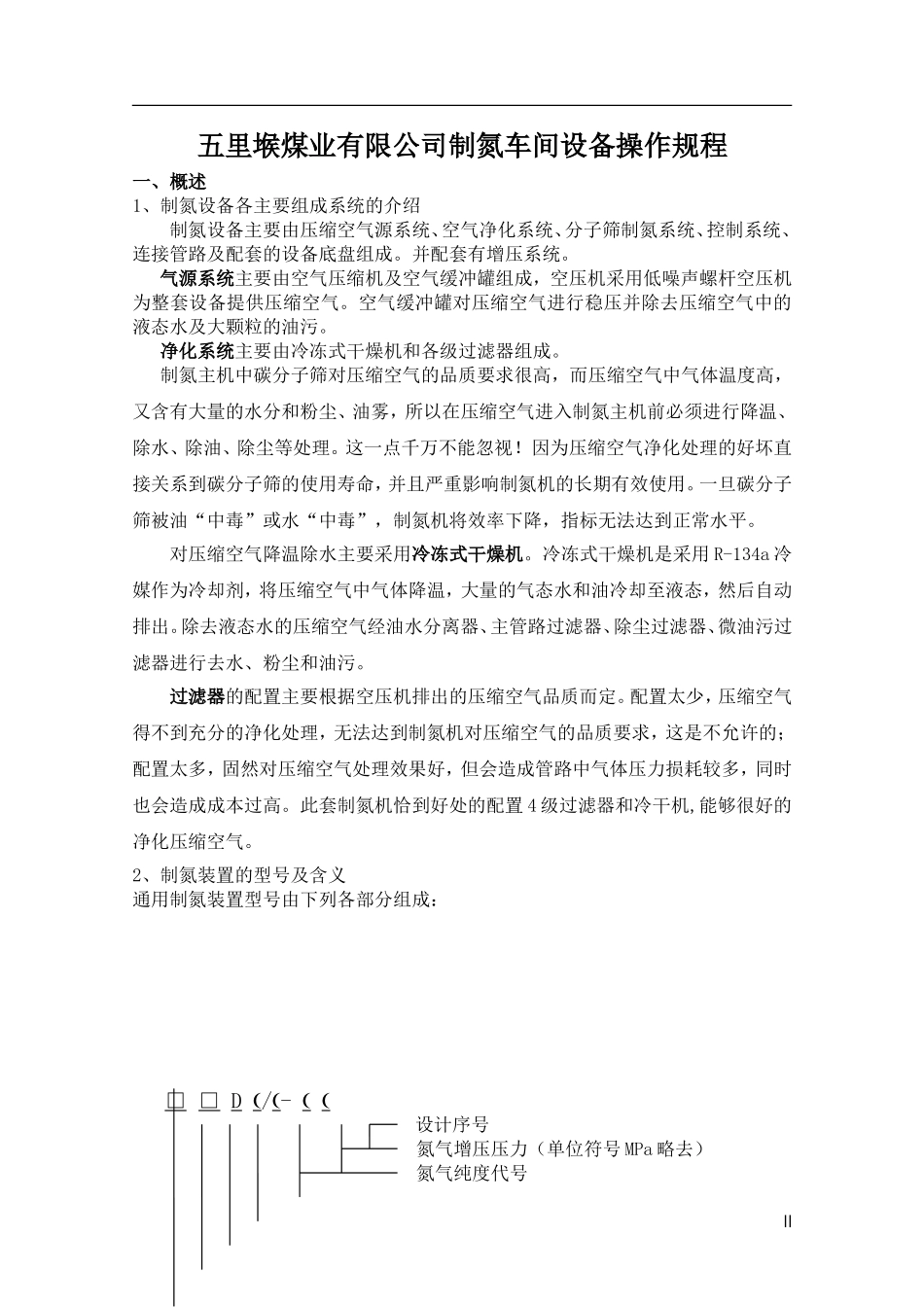

山西潞安集团左权五里堠煤业有限公司制氮车间设备操作规程编制单位:机电部编制时间:2024年10月22日I五里堠煤业有限公司制氮车间设备操作规程一、概述1、制氮设备各主要组成系统的介绍制氮设备主要由压缩空气源系统、空气净化系统、分子筛制氮系统、控制系统、连接管路及配套的设备底盘组成。并配套有增压系统。气源系统主要由空气压缩机及空气缓冲罐组成,空压机采用低噪声螺杆空压机为整套设备提供压缩空气。空气缓冲罐对压缩空气进行稳压并除去压缩空气中的液态水及大颗粒的油污。净化系统主要由冷冻式干燥机和各级过滤器组成。制氮主机中碳分子筛对压缩空气的品质要求很高,而压缩空气中气体温度高,又含有大量的水分和粉尘、油雾,所以在压缩空气进入制氮主机前必须进行降温、除水、除油、除尘等处理。这一点千万不能忽视!因为压缩空气净化处理的好坏直接关系到碳分子筛的使用寿命,并且严重影响制氮机的长期有效使用。一旦碳分子筛被油“中毒”或水“中毒”,制氮机将效率下降,指标无法达到正常水平。对压缩空气降温除水主要采用冷冻式干燥机。冷冻式干燥机是采用R-134a冷媒作为冷却剂,将压缩空气中气体降温,大量的气态水和油冷却至液态,然后自动排出。除去液态水的压缩空气经油水分离器、主管路过滤器、除尘过滤器、微油污过滤器进行去水、粉尘和油污。过滤器的配置主要根据空压机排出的压缩空气品质而定。配置太少,压缩空气得不到充分的净化处理,无法达到制氮机对压缩空气的品质要求,这是不允许的;配置太多,固然对压缩空气处理效果好,但会造成管路中气体压力损耗较多,同时也会造成成本过高。此套制氮机恰到好处的配置4级过滤器和冷干机,能够很好的净化压缩空气。2、制氮装置的型号及含义通用制氮装置型号由下列各部分组成:□□D€/€-€€设计序号氮气增压压力(单位符号MPa略去)氮气纯度代号II氮气流量(单位符号m3/h略去)制氮代号分类代号(T:碳分子筛)O:油田使用场所代号S:船舶Q:其他注1:型号中的氮气纯度代号:氮气纯度≥95%、≥96%、的代号分别为95、96,氮气纯度≥99.5%、≥99.9%、≥99.95%、≥99.99%、的代号分别为295、39、395、49.注2:型号中的设计序号,首次设计时略去,其他以A、B、C……表示。示例1:碳分子筛制氮、氮气流量为1500m3/h、纯度≥97%、首次设计的制氮装置型号表示为:QTD1500/97。二、制氮设备的操作与维护2.1设备主要特征2.1.1设备主要特征1.分离技术:采用碳分子筛分离技术2.型号:QTD150/973.设备连接方式:设备之间采用无缝钢管连接4.工作电压:10Kv380V50Hz6.总功率:218kw7.设备机构形式:双塔立式结构、底座固定2.1.2性能常数1.制氮装置控制系统对机组采用PLC互锁全自动控制,全自动监控设备的运行参数及运行状态2.氮气流量:≥1500Nm3/h3.氮气纯度:>97%4.氮气压力:0-0.6MPa(可调)5.工作方式:24小时连续工作6.冷却方式:风冷2.1.3电源要求2.1.4单机控制及说明单机控制就是各个设备在设备就地位置完成开停机功能,设备就地显示各设备的运行时的技术参数,各设备间不存在电气互锁功能。空压机开机,在空压机控制屏上完成启动、停止、紧急停车功能,空压机的排III高压空压机冷干机制氮主机高压电源AC1050HzAC380V50Hz控制电源AC380V50Hz(内部变压器提供)AC380V50HzAC220V50Hz电源接线三相四线制三线四相制两线气温度、排气压力等参数在空压机控制屏上显示。冷干机,在冷干机操作面板上完成启动、停止、紧急停车功能,冷干机的进气压力、冷媒低压、冷媒高压等参数在冷干机控制面板上观察。制氮机,在制氮机控制柜上完成启动、停止、紧急停车功能,制氮机的进气压力、吸附压力、氮气压力等参数在控制柜上观察。2.1.5多机控制及说明多机控制分为两种即空压机、冷干机、制氮机集中监控为单系统、多台空压机多台冷干机、多台制氮机监控为多系统。2.2操作说明:(1)根据工艺流程要求,首先开启冷干机,开机前确认冷干机的相序。相序正确后启动冷干机,冷干机指示灯亮,冷媒低压表指针向下指示,冷媒高压表指针向上指示;(2)开启空压机,开机前确认空压机的相序,相序正确后,在空压机控制屏上按下“启动”...
