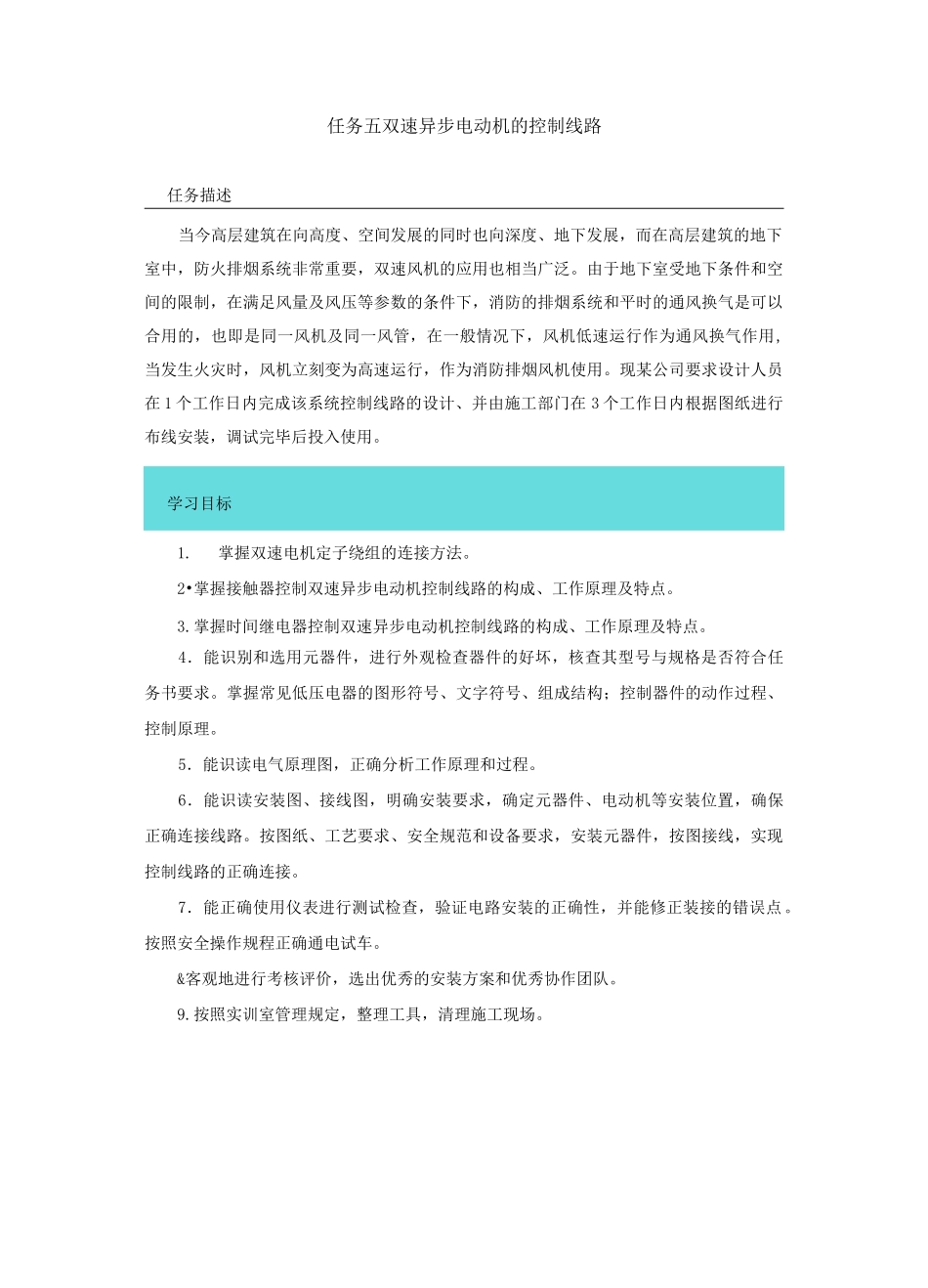

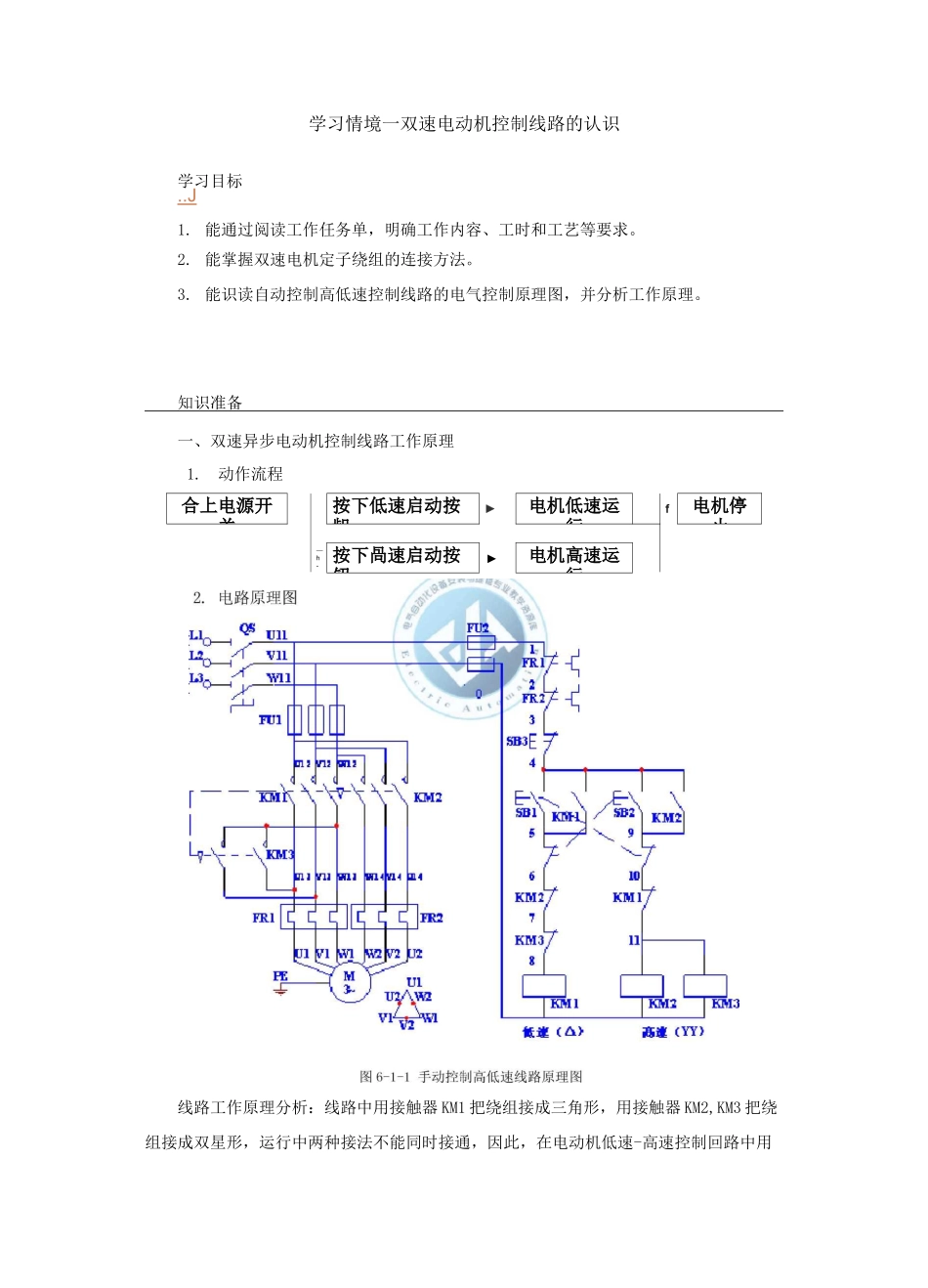

任务五双速异步电动机的控制线路任务描述当今高层建筑在向高度、空间发展的同时也向深度、地下发展，而在高层建筑的地下室中，防火排烟系统非常重要，双速风机的应用也相当广泛。由于地下室受地下条件和空间的限制，在满足风量及风压等参数的条件下，消防的排烟系统和平时的通风换气是可以合用的，也即是同一风机及同一风管，在一般情况下，风机低速运行作为通风换气作用,当发生火灾时，风机立刻变为高速运行，作为消防排烟风机使用。现某公司要求设计人员在 1 个工作日内完成该系统控制线路的设计、并由施工部门在 3 个工作日内根据图纸进行布线安装，调试完毕后投入使用。学习目标1.掌握双速电机定子绕组的连接方法。2•掌握接触器控制双速异步电动机控制线路的构成、工作原理及特点。3.掌握时间继电器控制双速异步电动机控制线路的构成、工作原理及特点。4．能识别和选用元器件，进行外观检查器件的好坏，核查其型号与规格是否符合任务书要求。掌握常见低压电器的图形符号、文字符号、组成结构；控制器件的动作过程、控制原理。5．能识读电气原理图，正确分析工作原理和过程。6．能识读安装图、接线图，明确安装要求，确定元器件、电动机等安装位置，确保正确连接线路。按图纸、工艺要求、安全规范和设备要求，安装元器件，按图接线，实现控制线路的正确连接。7．能正确使用仪表进行测试检查，验证电路安装的正确性，并能修正装接的错误点。按照安全操作规程正确通电试车。&客观地进行考核评价，选出优秀的安装方案和优秀协作团队。9.按照实训室管理规定，整理工具，清理施工现场。学习情境一双速电动机控制线路的认识学习目标..J1. 能通过阅读工作任务单，明确工作内容、工时和工艺等要求。2. 能掌握双速电机定子绕组的连接方法。3. 能识读自动控制高低速控制线路的电气控制原理图，并分析工作原理。知识准备一、双速异步电动机控制线路工作原理1.动作流程合上电源开关按下低速启动按齟►电机低速运行f电机停止—h- 按下咼速启动按钮►电机高速运行线路工作原理分析：线路中用接触器 KM1 把绕组接成三角形，用接触器 KM2,KM3 把绕组接成双星形，运行中两种接法不能同时接通，因此，在电动机低速-高速控制回路中用了按钮接触器双重联锁控制，既保证了低速与高速控制回路只能单独通电的可靠性，又能很方便地进行速度转换，控制方式灵活，线路可靠性好。但在生产实际中，一些生产机械是不允许进行高速起动的，而需要在低速起动后才能...
