自动喷水灭火系统资料_水喷雾资料

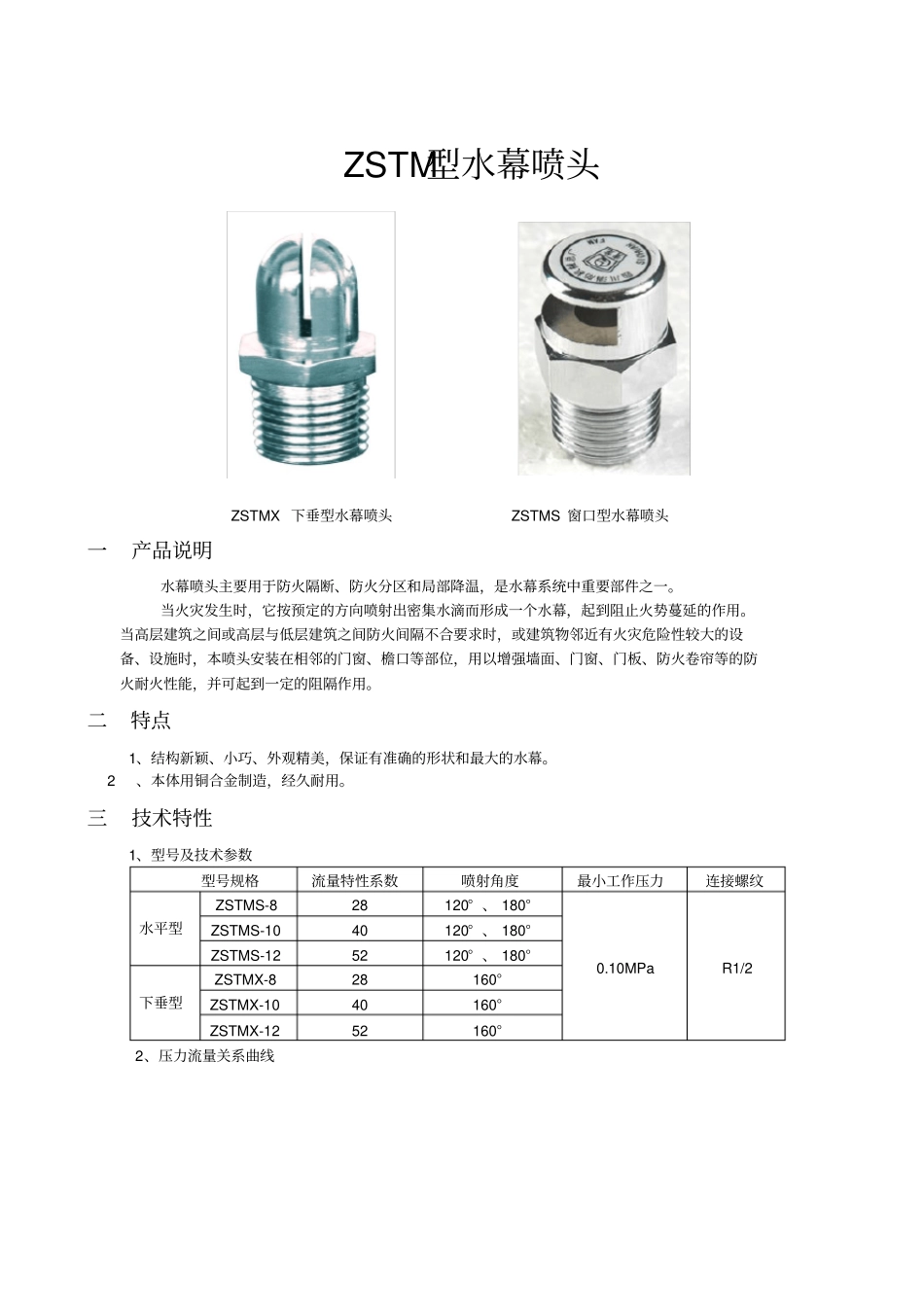

ZSTM型水幕喷头ZSTMX 下垂型水幕喷头ZSTMS 窗口型水幕喷头一产品说明水幕喷头主要用于防火隔断、防火分区和局部降温，是水幕系统中重要部件之一。当火灾发生时，它按预定的方向喷射出密集水滴而形成一个水幕，起到阻止火势蔓延的作用。当高层建筑之间或高层与低层建筑之间防火间隔不合要求时，或建筑物邻近有火灾危险性较大的设备、设施时，本喷头安装在相邻的门窗、檐口等部位，用以增强墙面、门窗、门板、防火卷帘等的防火耐火性能，并可起到一定的阻隔作用。二特点1、结构新颖、小巧、外观精美，保证有准确的形状和最大的水幕。 2、本体用铜合金制造，经久耐用。三技术特性1、型号及技术参数型号规格流量特性系数喷射角度最小工作压力连接螺纹水平型ZSTMS-8 28 120° 、 180°0.10MPa R1/2 ZSTMS-10 40 120° 、 180°ZSTMS-12 52 120° 、 180°下垂型ZSTMX-8 28 160°ZSTMX-10 40 160°ZSTMX-12 52 160°2、压力流量关系曲线10PK=52K=28流量(L/min)104020压力(0.1MPa)23546P-- 压力（ MPa）Q--流量（升 / 分）120608010016014098710K=40k=Q四用户须知1、订货时请注明喷头型号、螺纹连接尺寸 2、可根据用户需要定做双层或多层水幕喷头，也可根据用户要求定做多种流量的水幕喷头。ZSTWB型高速水雾喷头一产品 说明ZSTWB型高速水雾喷头是水雾喷水灭火系统的一个重要组成元件。通常与供水管网、雨淋阀、探测报警器等组成自动喷水灭火系统（如雨淋喷水灭火系统）。它可在一定水压力作用下，将水流迅速分解为细小的水雾滴喷出，直接覆盖于保护物体的外表面，促使蒸气稀释和散发，抑制火势，减少火灾破坏，减少爆炸危险性，故常用来扑灭固体火灾、可燃液体火灾和电器火灾等。广泛用于保护电厂的发电设备、电机、大型变压器、油槽、电缆以及可燃气体和甲、乙、丙类液体的生产、储存装置或装卸设施的防护冷却等。二 特点1、喷头外观精巧，本体由铜合金制造，经久耐用。2、该喷头可根据需要下垂或水平安装。3、压力水（最小为0.35MPa）进入喷头后，将水流分解成为细小的水滴，以一定速度，按照一定的雾化角均匀喷射在相应射程范围内，形成覆盖空间在保护对象外表面上，以达到冷却和窒息、抵制火势和灭火作用。三 技术特性1、型号规格及技术参数型号规格接管螺纹流量系数流量（ L/min ）(0.35MPa 压力下 ) 雾化角（° ）ZSTWB16-90 R1/2 16 30 90 ZSTWB16-120 R1/2 16 30 120 ZSTWB21.4-90 R1/2 21.4 4...
