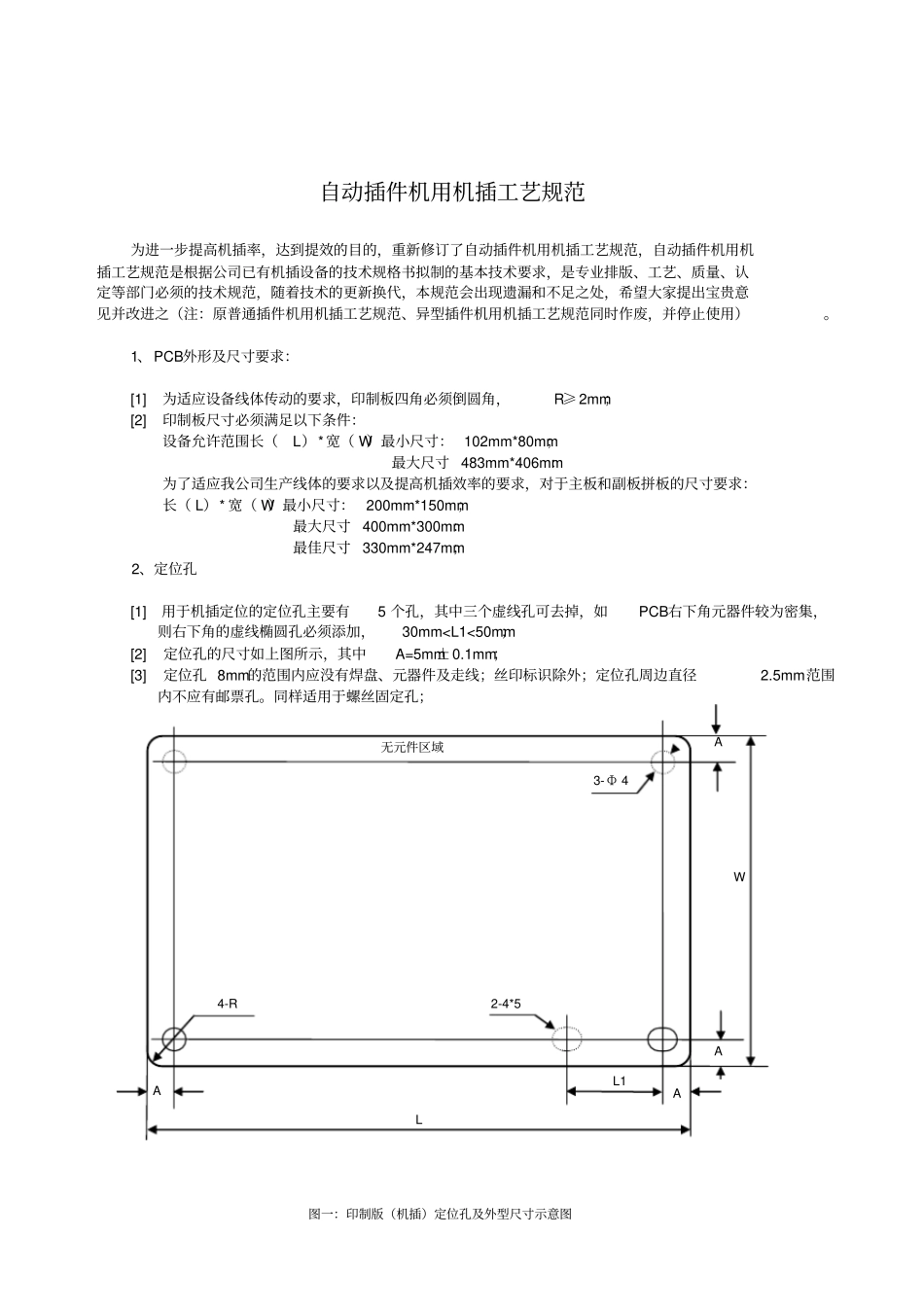

自动插件机用机插工艺规范_第1页
1/14

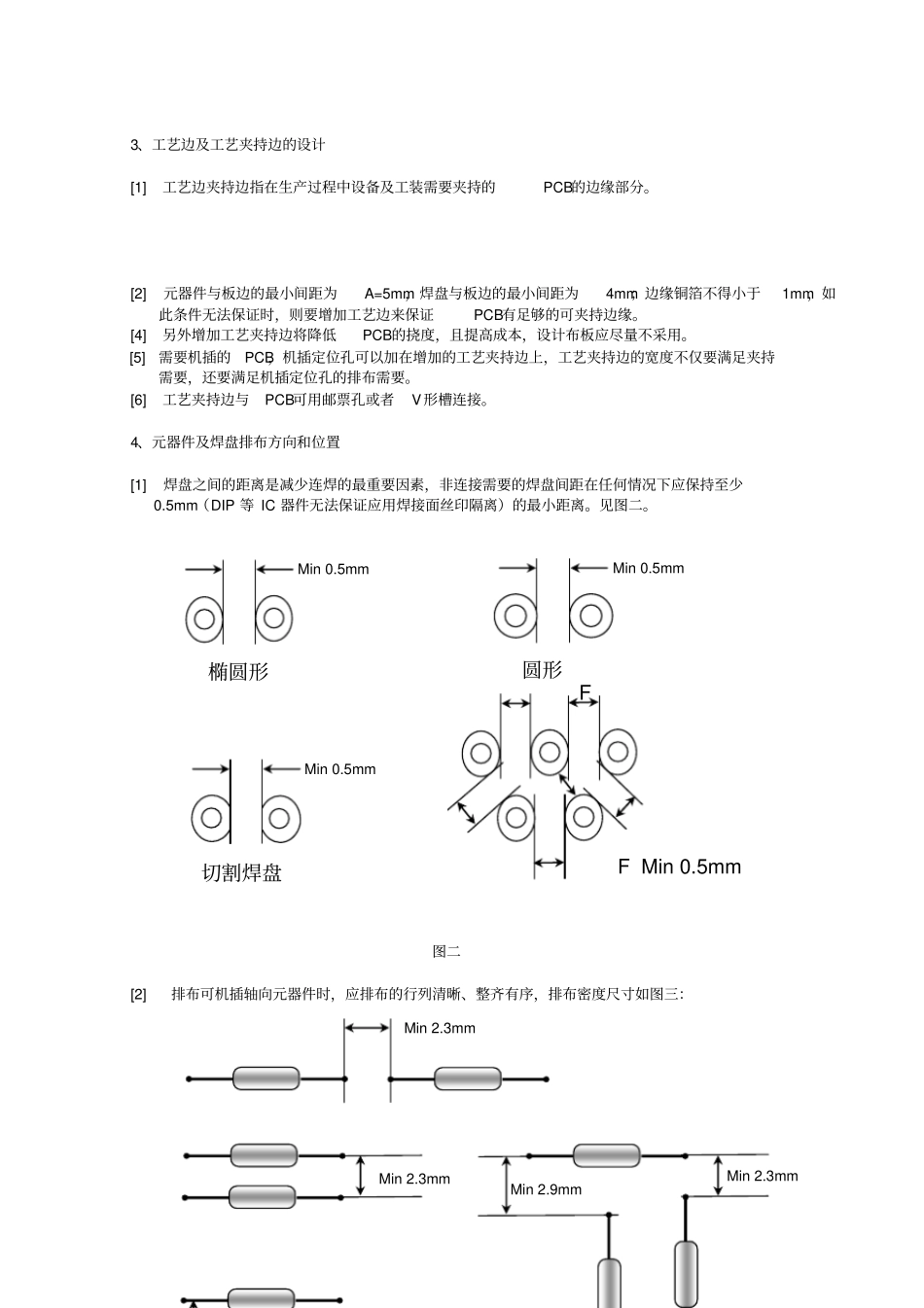

自动插件机用机插工艺规范_第2页
2/14

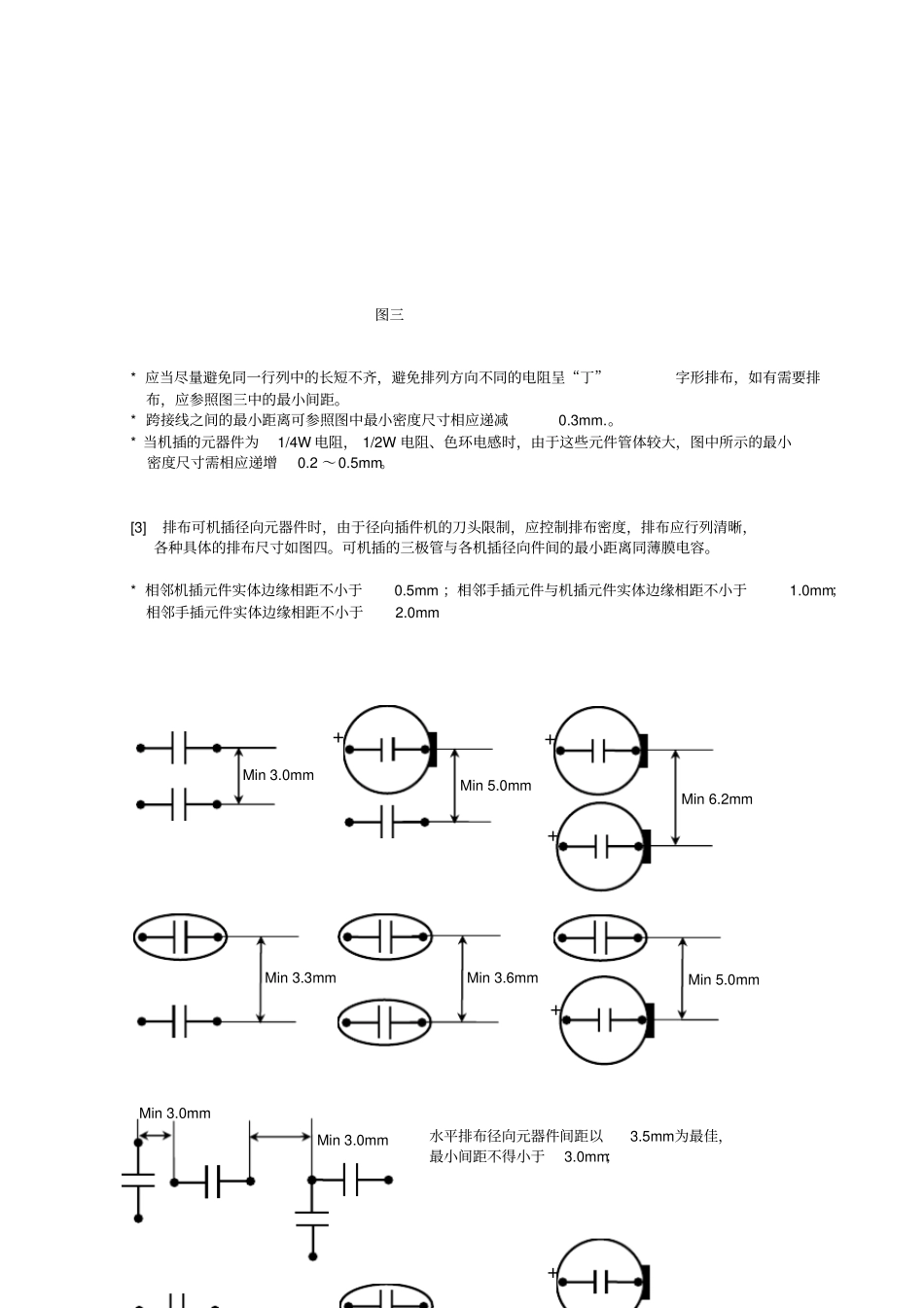

自动插件机用机插工艺规范_第3页
3/14
自动插件机用机插工艺规范为进一步提高机插率,达到提效的目的,重新修订了自动插件机用机插工艺规范,自动插件机用机插工艺规范是根据公司已有机插设备的技术规格书拟制的基本技术要求,是专业排版、工艺、质量、认定等部门必须的技术规范,随着技术的更新换代,本规范会出现遗漏和不足之处,希望大家提出宝贵意见并改进之(注:原普通插件机用机插工艺规范、异型插件机用机插工艺规范同时作废,并停止使用)。1、PCB外形及尺寸要求:[1] 为适应设备线体传动的要求,印制板四角必须倒圆角,R≥2mm;[2] 印制板尺寸必须满足以下条件:设备允许范围长(L)*宽( W)最小尺寸: 102mm*80mm;最大尺寸 483mm*406mm:为了适应我公司生产线体的要求以及提高机插效率的要求,对于主板和副板拼板的尺寸要求:长( L)* 宽( W)最小尺寸: 200mm*150mm;最大尺寸 400mm*300mm:最佳尺寸 330mm*247mm;2、定位孔[1] 用于机插定位的定位孔主要有5 个孔,其中三个虚线孔可去掉,如PCB右下角元器件较为密集,则右下角的虚线椭圆孔必须添加,30mm
