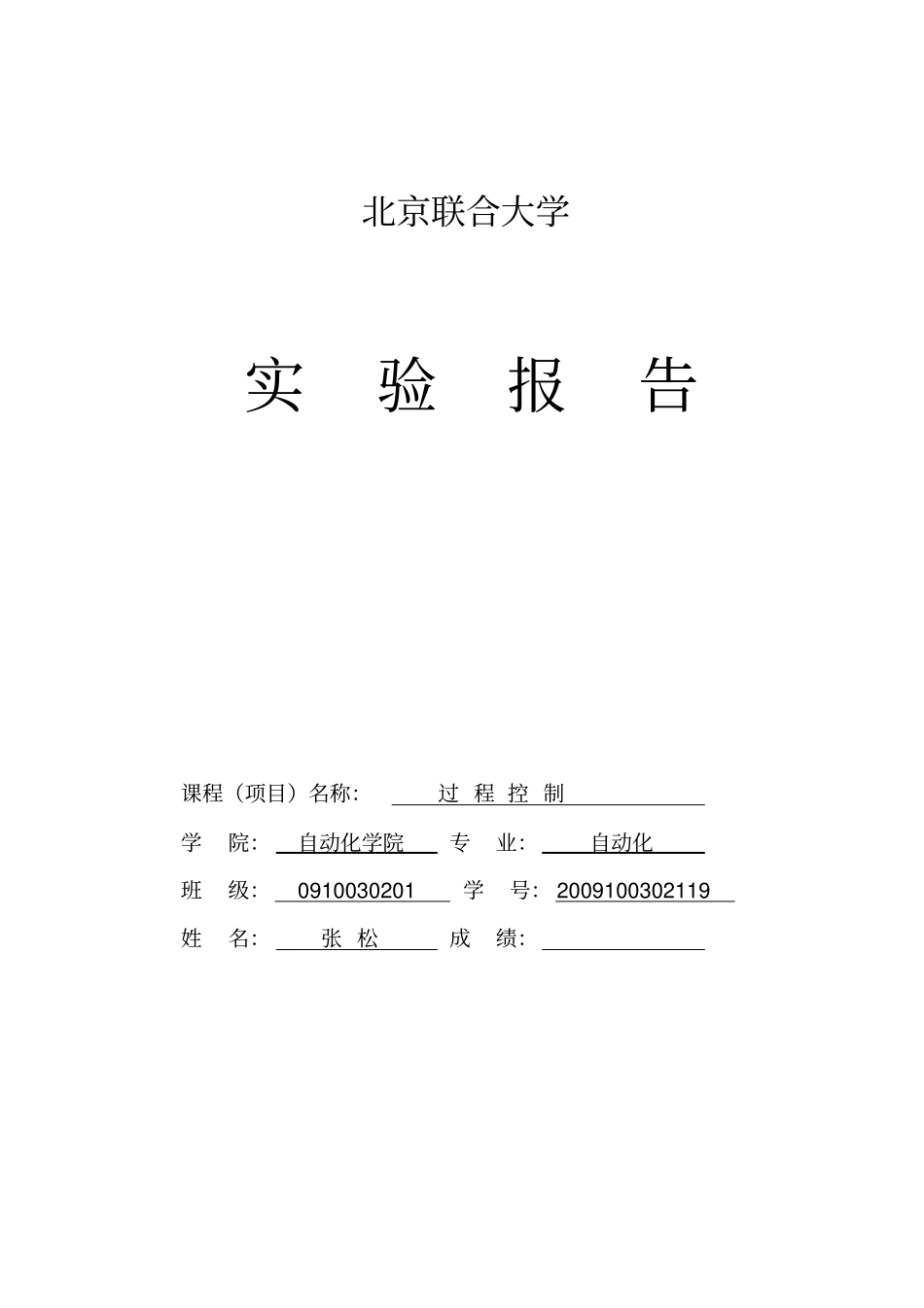

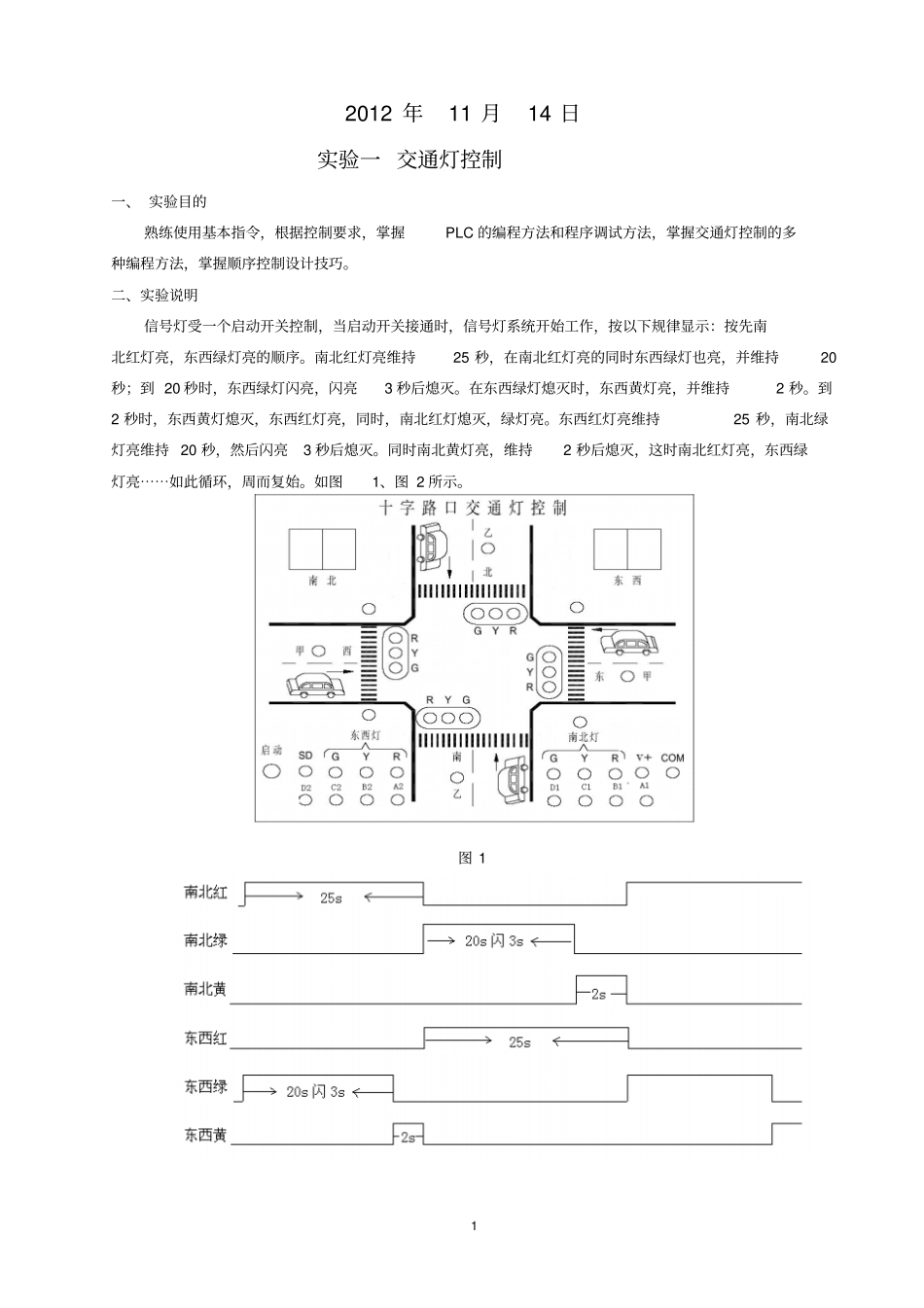

北京联合大学实验报告课程（项目）名称：过 程 控 制学院：自动化学院专业：自动化班级：0910030201 学号： 2009100302119 姓名：张 松成绩：1 2012 年11 月14 日实验一 交通灯控制一、 实验目的熟练使用基本指令，根据控制要求，掌握PLC 的编程方法和程序调试方法，掌握交通灯控制的多种编程方法，掌握顺序控制设计技巧。二、实验说明信号灯受一个启动开关控制，当启动开关接通时，信号灯系统开始工作，按以下规律显示：按先南北红灯亮，东西绿灯亮的顺序。南北红灯亮维持25 秒，在南北红灯亮的同时东西绿灯也亮，并维持20秒；到 20 秒时，东西绿灯闪亮，闪亮3 秒后熄灭。在东西绿灯熄灭时，东西黄灯亮，并维持2 秒。到2 秒时，东西黄灯熄灭，东西红灯亮，同时，南北红灯熄灭，绿灯亮。东西红灯亮维持25 秒，南北绿灯亮维持 20 秒，然后闪亮3 秒后熄灭。同时南北黄灯亮，维持2 秒后熄灭，这时南北红灯亮，东西绿灯亮⋯⋯如此循环，周而复始。如图1、图 2 所示。图 12 图 2 三、实验步骤1．输入输出接线输入SD 输出R Y G 输出R Y G I0.4 东西Q0.1 Q0.3 Q0.2 南北Q0.0 Q0.5 Q0.4 2. 编制程序，打开主机电源编辑程序并将程序下载到主机中。3. 启动并运行程序观察实验现象。四、参考程序方法 1：顺序功能图法设计思路：采用中间继电器的方法设计程序。这个设计是典型的起保停电路。3 方法 2：移位寄存器指令实现顺序控制移位寄存器位（SHRB）指令将DATA数值移入移位寄存器。S_BIT 指定移位寄存器的最低位。N 指定移位寄存器的长度和移位方向（移位加=N，移位减 =-N）。SHRB指令移出的每个位被放置在溢出内存位（ SM1.1）中。该指令由最低位（S_BIT）和由长度（ N）指定的位数定义。4 5 6 方法 3：利用定时器实现思路：利用多个定时器逻辑组合实现控制时序。7 五、思考题1．实验中遇到的问题？如何解决的？2．对单一顺序控制—交通灯控制的几种实现方法技巧进行总结。8 实验二四炉起停控制一、实验目的练习使用基本指令，熟悉顺序控制的基本方法，根据控制要求，掌握PLC 的编程方法和程序调试方法，了解PLC程序在实际生活中的应用。二、实验说明如图 1 所示。控制要求：电炉丝4 组，每组 A,B.C 三相， Y接，每相 10KW， 220V,50A （约）；启动时： 1 得电加热，温度未到，延时1 分钟， 2 得电加热。。。直到温度到。先启的先停；停止时：温度到，1 先停，延时1 分钟，...
