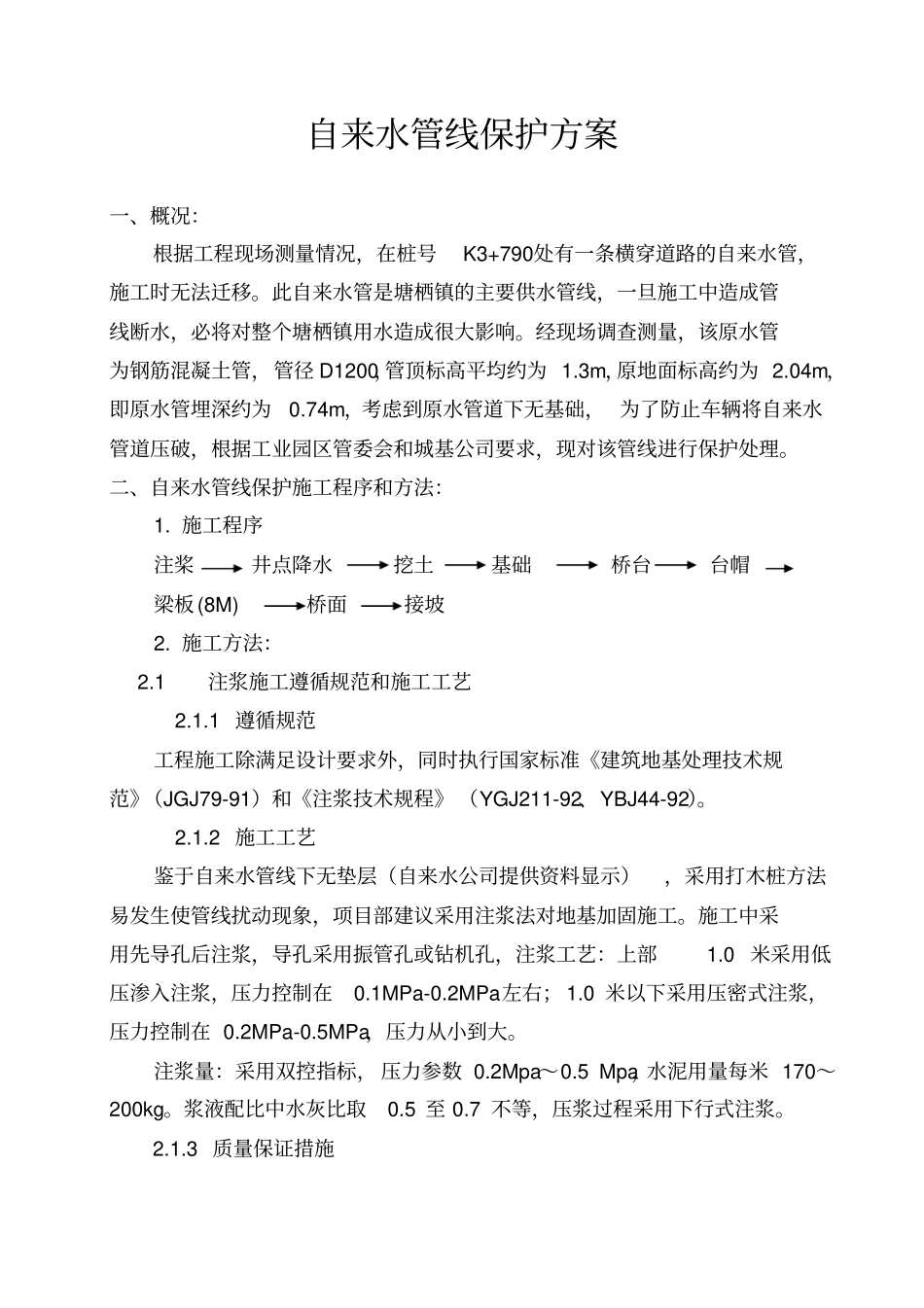

自来水管线保护方案

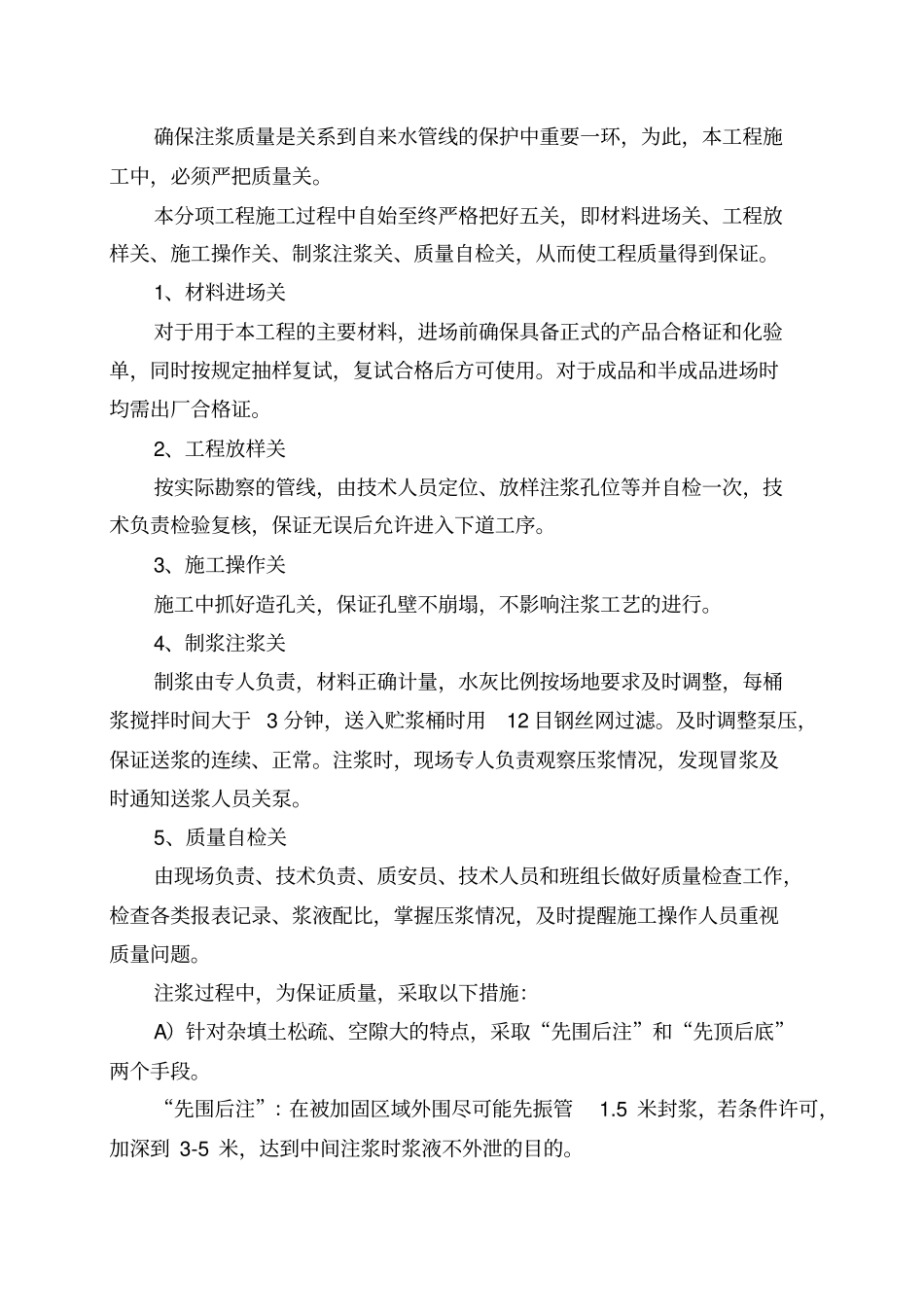

自来水管线保护方案一、概况：根据工程现场测量情况，在桩号K3+790处有一条横穿道路的自来水管，施工时无法迁移。此自来水管是塘栖镇的主要供水管线，一旦施工中造成管线断水，必将对整个塘栖镇用水造成很大影响。经现场调查测量，该原水管为钢筋混凝土管，管径 D1200，管顶标高平均约为 1.3m，原地面标高约为 2.04m，即原水管埋深约为0.74m，考虑到原水管道下无基础， 为了防止车辆将自来水管道压破，根据工业园区管委会和城基公司要求，现对该管线进行保护处理。二、自来水管线保护施工程序和方法：1. 施工程序注桨井点降水挖土基础桥台台帽梁板(8M) 桥面接坡2. 施工方法： 2.1 注浆施工遵循规范和施工工艺2.1.1 遵循规范工程施工除满足设计要求外，同时执行国家标准《建筑地基处理技术规范》（JGJ79-91）和《注浆技术规程》 （YGJ211-92、YBJ44-92）。2.1.2 施工工艺鉴于自来水管线下无垫层（自来水公司提供资料显示），采用打木桩方法易发生使管线扰动现象，项目部建议采用注浆法对地基加固施工。施工中采用先导孔后注浆，导孔采用振管孔或钻机孔，注浆工艺：上部1.0 米采用低压渗入注浆，压力控制在0.1MPa-0.2MPa左右； 1.0 米以下采用压密式注浆，压力控制在 0.2MPa-0.5MPa，压力从小到大。注浆量：采用双控指标， 压力参数 0.2Mpa～0.5 Mpa，水泥用量每米 170～200kg。浆液配比中水灰比取0.5 至 0.7 不等，压浆过程采用下行式注浆。2.1.3 质量保证措施确保注浆质量是关系到自来水管线的保护中重要一环，为此，本工程施工中，必须严把质量关。本分项工程施工过程中自始至终严格把好五关，即材料进场关、工程放样关、施工操作关、制浆注浆关、质量自检关，从而使工程质量得到保证。1、材料进场关对于用于本工程的主要材料，进场前确保具备正式的产品合格证和化验单，同时按规定抽样复试，复试合格后方可使用。对于成品和半成品进场时均需出厂合格证。2、工程放样关按实际勘察的管线，由技术人员定位、放样注浆孔位等并自检一次，技术负责检验复核，保证无误后允许进入下道工序。3、施工操作关施工中抓好造孔关，保证孔壁不崩塌，不影响注浆工艺的进行。4、制浆注浆关制浆由专人负责，材料正确计量，水灰比例按场地要求及时调整，每桶浆搅拌时间大于 3 分钟，送入贮浆桶时用12 目钢丝网过滤。及时调整泵压，保证送浆的连续、正常。注浆时，现场专人负责观察压浆情况，发现冒浆及时通知送浆人员关泵。5、质量自检关...
