航模全系列无刷电机绕线方法详解

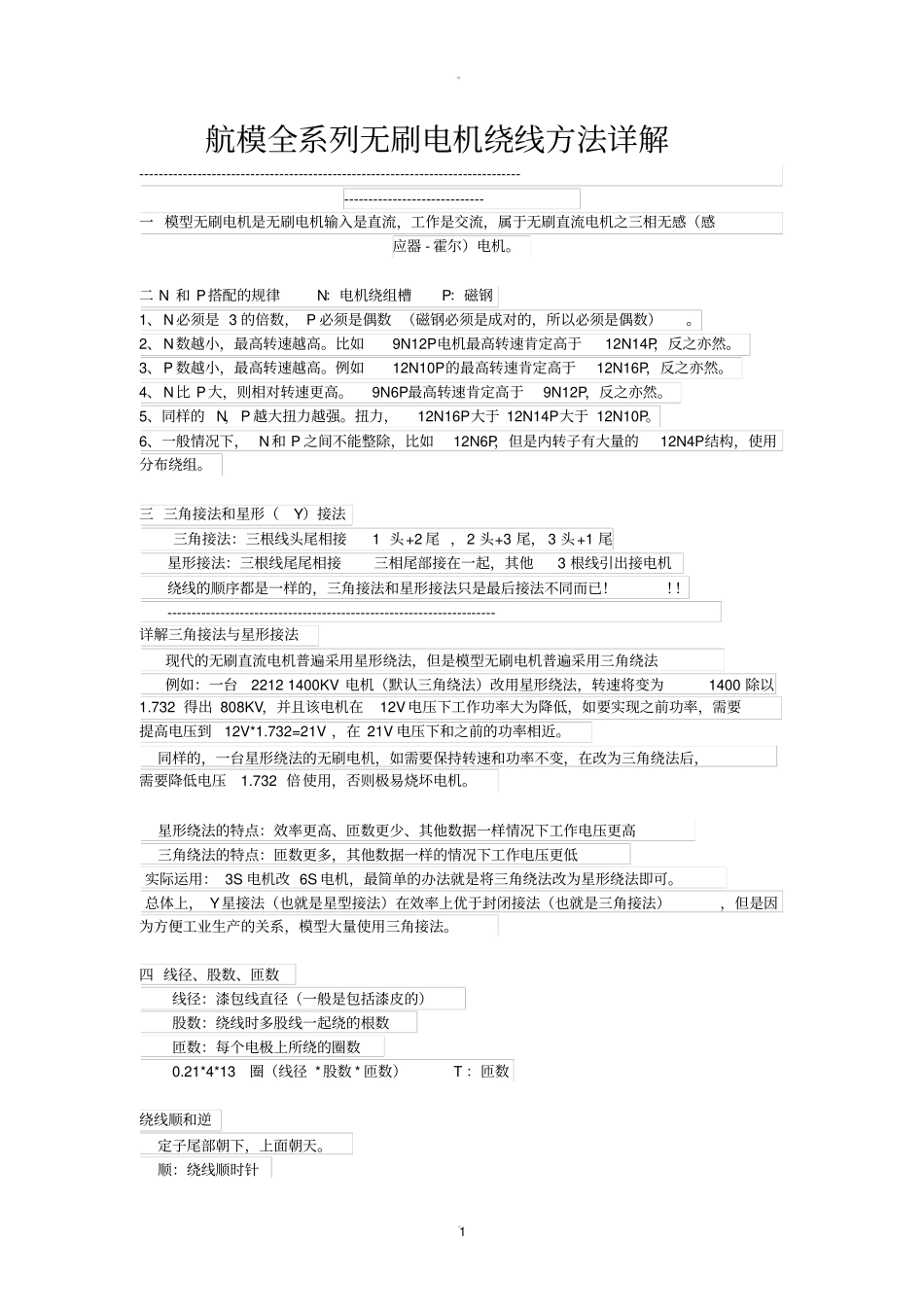

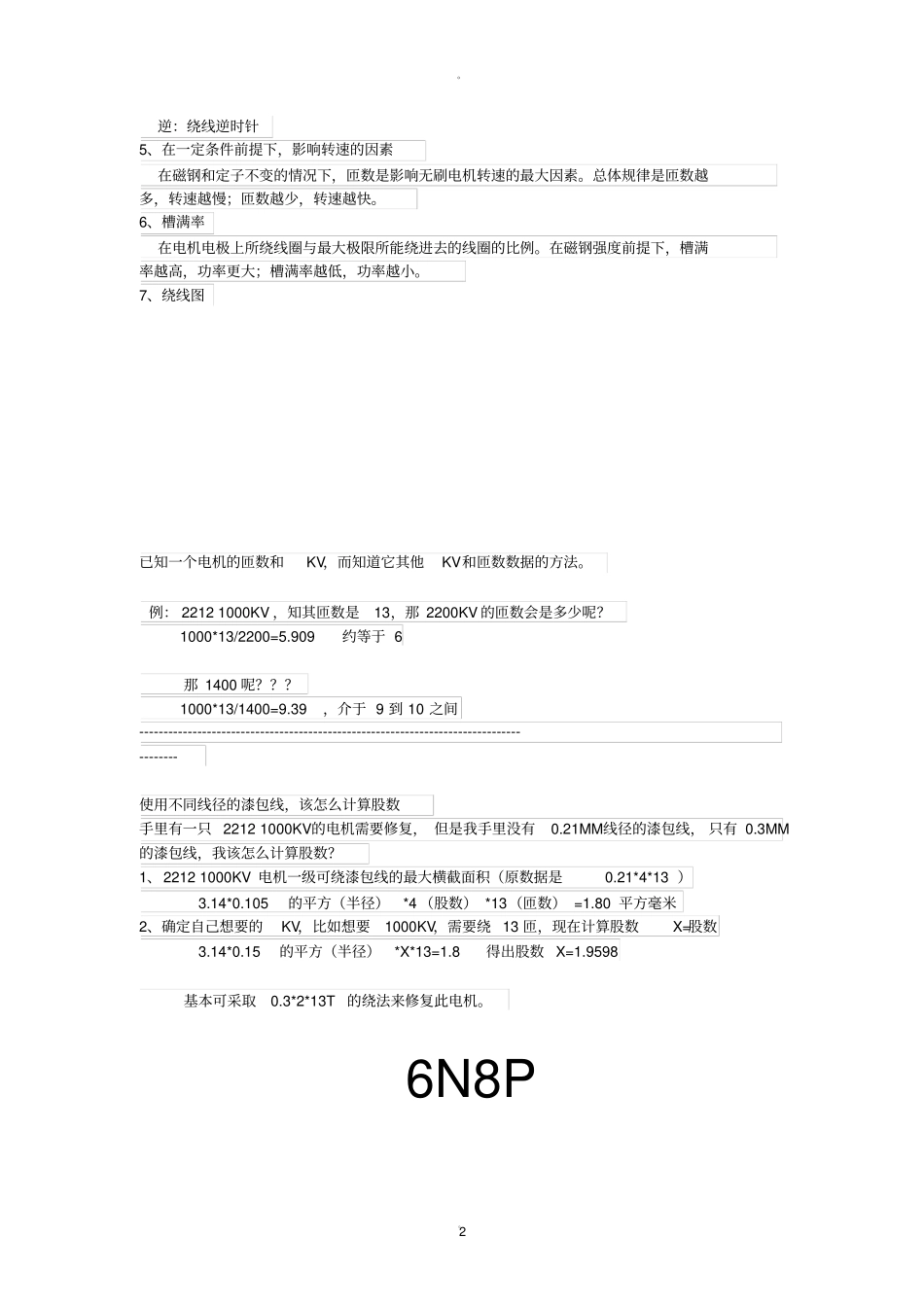

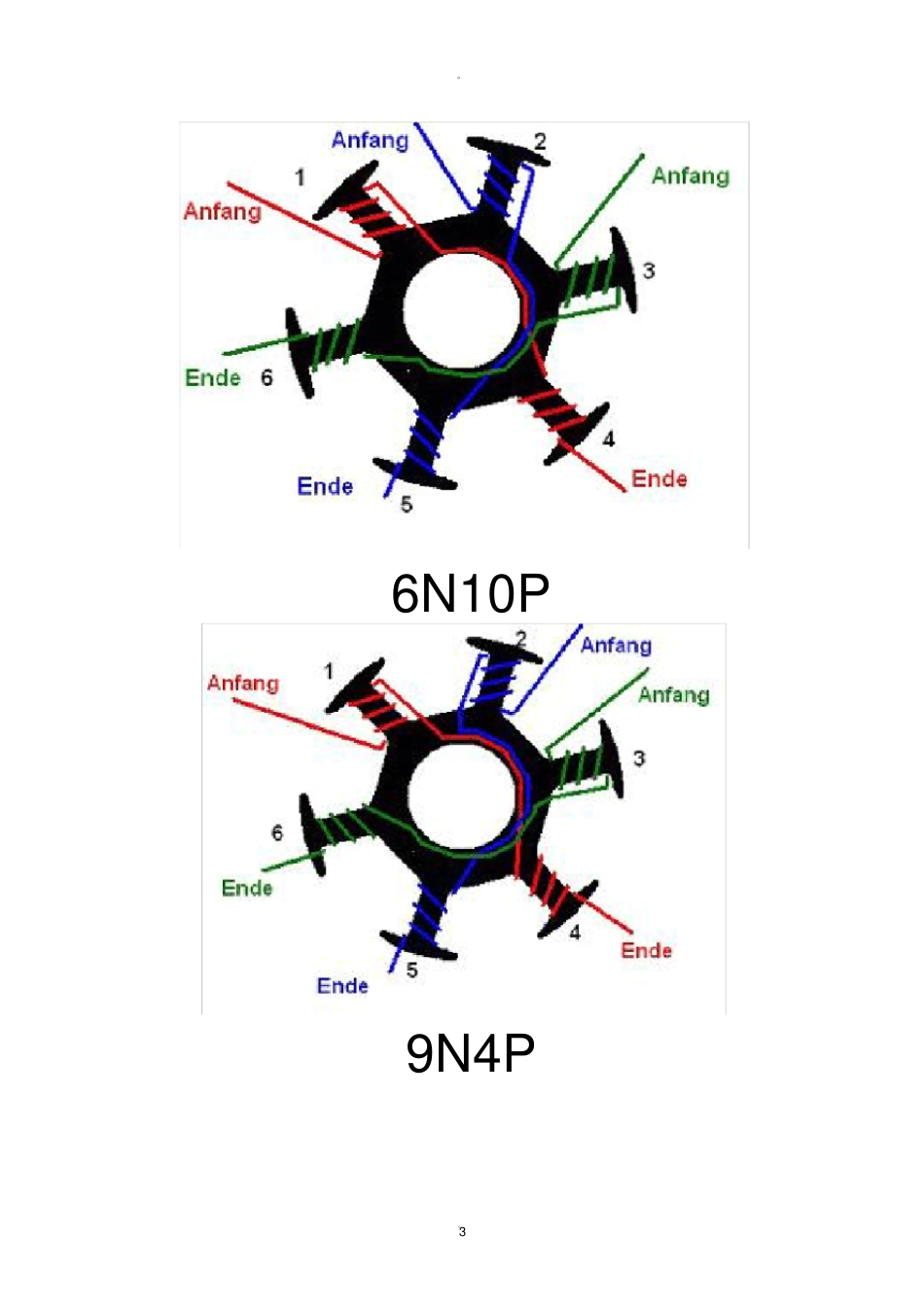

。。1 航模全系列无刷电机绕线方法详解------------------------------------------------------------------------------------------------------------ 一 模型无刷电机是无刷电机输入是直流，工作是交流，属于无刷直流电机之三相无感（感应器 - 霍尔）电机。二 N 和 P搭配的规律N：电机绕组槽P：磁钢1、N必须是 3 的倍数， P 必须是偶数 （磁钢必须是成对的，所以必须是偶数）。2、N数越小，最高转速越高。比如9N12P电机最高转速肯定高于12N14P，反之亦然。3、P 数越小，最高转速越高。例如12N10P的最高转速肯定高于12N16P，反之亦然。4、N比 P大，则相对转速更高。9N6P最高转速肯定高于9N12P，反之亦然。5、同样的 N，P 越大扭力越强。扭力，12N16P大于 12N14P大于 12N10P。6、一般情况下， N和 P 之间不能整除，比如12N6P，但是内转子有大量的12N4P结构，使用分布绕组。三 三角接法和星形（Y）接法三角接法：三根线头尾相接 1 头+2 尾 ，2 头+3 尾， 3 头+1 尾星形接法：三根线尾尾相接三相尾部接在一起，其他3 根线引出接电机绕线的顺序都是一样的，三角接法和星形接法只是最后接法不同而已！！！-------------------------------------------------------------------- 详解三角接法与星形接法现代的无刷直流电机普遍采用星形绕法，但是模型无刷电机普遍采用三角绕法例如：一台2212 1400KV 电机（默认三角绕法）改用星形绕法，转速将变为1400 除以1.732 得出 808KV，并且该电机在12V 电压下工作功率大为降低，如要实现之前功率，需要提高电压到12V*1.732=21V ，在 21V 电压下和之前的功率相近。同样的，一台星形绕法的无刷电机，如需要保持转速和功率不变，在改为三角绕法后，需要降低电压1.732 倍使用，否则极易烧坏电机。星形绕法的特点：效率更高、匝数更少、其他数据一样情况下工作电压更高三角绕法的特点：匝数更多，其他数据一样的情况下工作电压更低实际运用： 3S 电机改 6S 电机，最简单的办法就是将三角绕法改为星形绕法即可。总体上， Y星接法（也就是星型接法）在效率上优于封闭接法（也就是三角接法），但是因为方便工业生产的关系，模型大量使用三角接法。四 线径、股数、匝数线径：漆包线直径（一般是包括漆皮的）股数：绕线时多股线一起绕的根数匝数：每个电极上所绕的圈数0.21*4*13圈（线径 *股数 * 匝数） T ：匝数绕线顺和逆定子尾部朝下，上面朝天。顺：绕线顺...
