苏一光DSZ2水准仪说明书

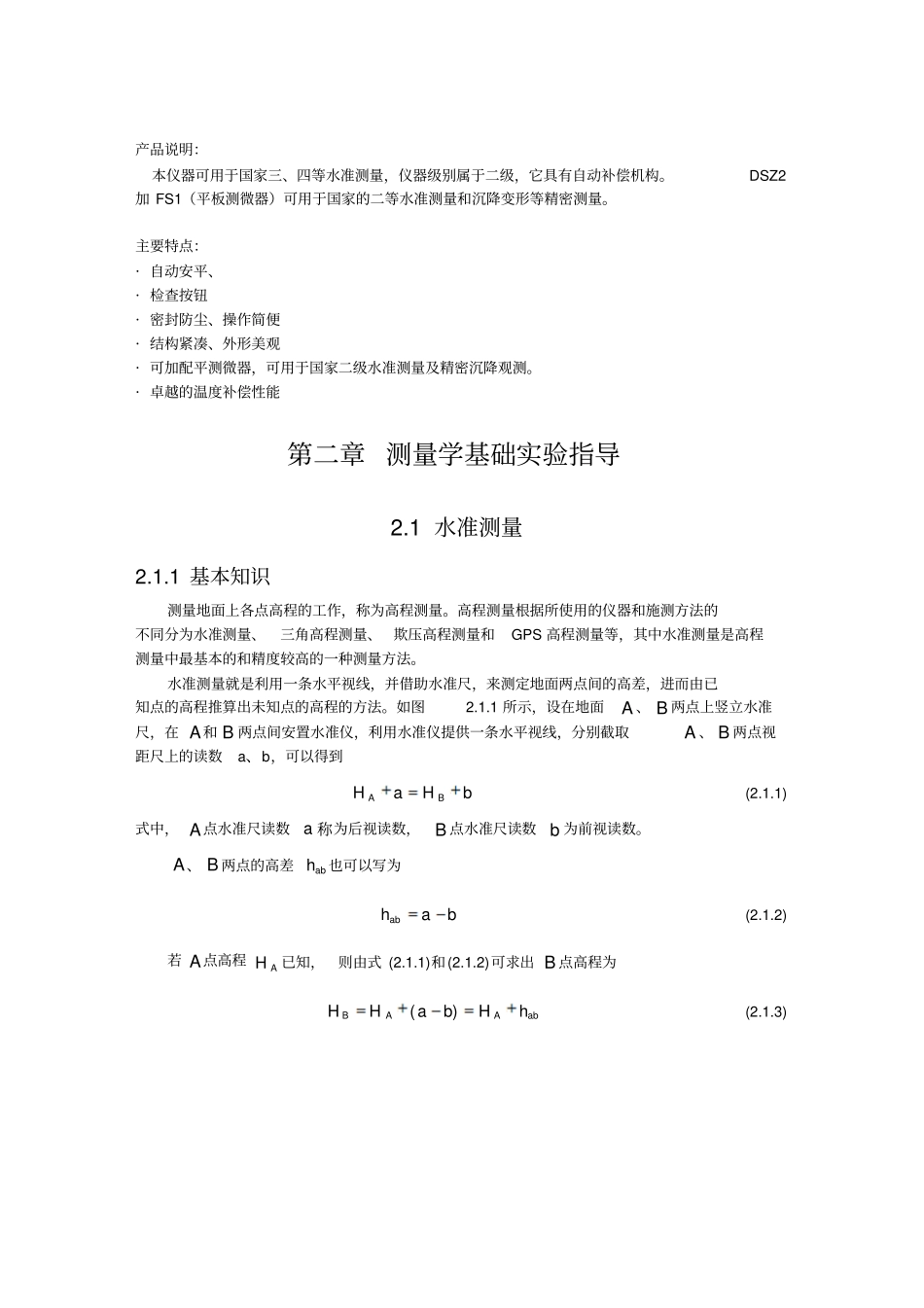

苏一光 DSZ2 水准仪使用说明第一章 苏一光 DSZ2 水准仪结构及组成主要特点：自动安平检查按钮密封防尘、操作简便结构紧凑、外形美观可加配平测微器，可用于国家二级水准测量及精密沉降观测。卓越的温度补偿性能精度 1mm,放大倍率32 倍规格：主要技术参数 : 每公里往返测量的标准偏差DSZ2: ± 1.5mm(普通标尺 ) ± 1.0mm(铟钢标尺 ) 放大倍率 :24×最短视距 :0.7m 补偿工作范围 :± 14′补偿安平精度 :± 0.5″仪器重量 :2kg DSZ2+FS1: ≤± 0.7mm 望远镜 :正像物镜口径 :45mm 放大率 :32X 视场 (100m 处):2.3m 最短视距 (离轴 )1.6m 乘常数 :100 加常数 :0 补偿器工作范围:±14’补偿器安平精度:≤± 0.3" 补偿器安平时间:≤2s 园水准泡角值 :8’/2mm 净重 :2.5kg 平板测微器FS1(选购 )(带光学测微尺 ) FS1 平板测微器主要技术参数: 范围 :10mm 最小格值 :0.1mm 读值 :0.01mm 生产厂家：苏州产品说明：本仪器可用于国家三、四等水准测量，仪器级别属于二级，它具有自动补偿机构。DSZ2加 FS1（平板测微器）可用于国家的二等水准测量和沉降变形等精密测量。主要特点：· 自动安平、· 检查按钮· 密封防尘、操作简便· 结构紧凑、外形美观· 可加配平测微器，可用于国家二级水准测量及精密沉降观测。· 卓越的温度补偿性能第二章 测量学基础实验指导2.1 水准测量2.1.1 基本知识测量地面上各点高程的工作，称为高程测量。高程测量根据所使用的仪器和施测方法的不同分为水准测量、三角高程测量、 欺压高程测量和GPS 高程测量等，其中水准测量是高程测量中最基本的和精度较高的一种测量方法。水准测量就是利用一条水平视线，并借助水准尺，来测定地面两点间的高差，进而由已知点的高程推算出未知点的高程的方法。如图2.1.1 所示，设在地面A 、 B 两点上竖立水准尺，在 A和 B 两点间安置水准仪，利用水准仪提供一条水平视线，分别截取A 、 B 两点视距尺上的读数a、b，可以得到ABHaHb(2.1.1) 式中， A点水准尺读数a 称为后视读数，B 点水准尺读数 b 为前视读数。A、 B 两点的高差abh也可以写为abhab(2.1.2) 若 A点高程AH已知，则由式 (2.1.1)和(2.1.2)可求出 B 点高程为()BAAabHHabHh(2.1.3) 图 2.1.1 水准测量原理如果 A 、 B 两点距离较远、高差较大或遇到障碍物使视线受阻，不能安置一站仪器完成观测任务时，可采取分段、连续设站的方法施测...
