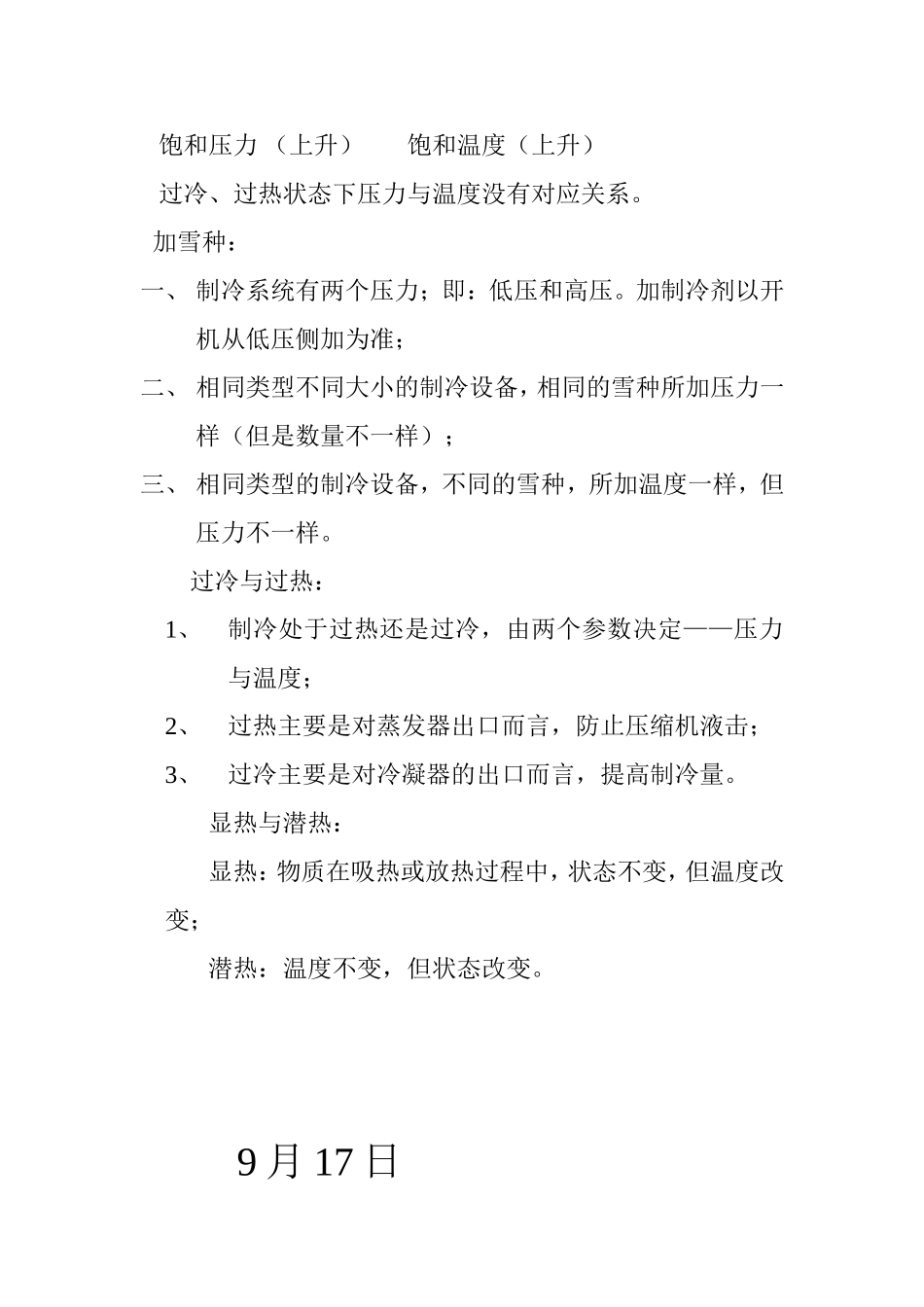

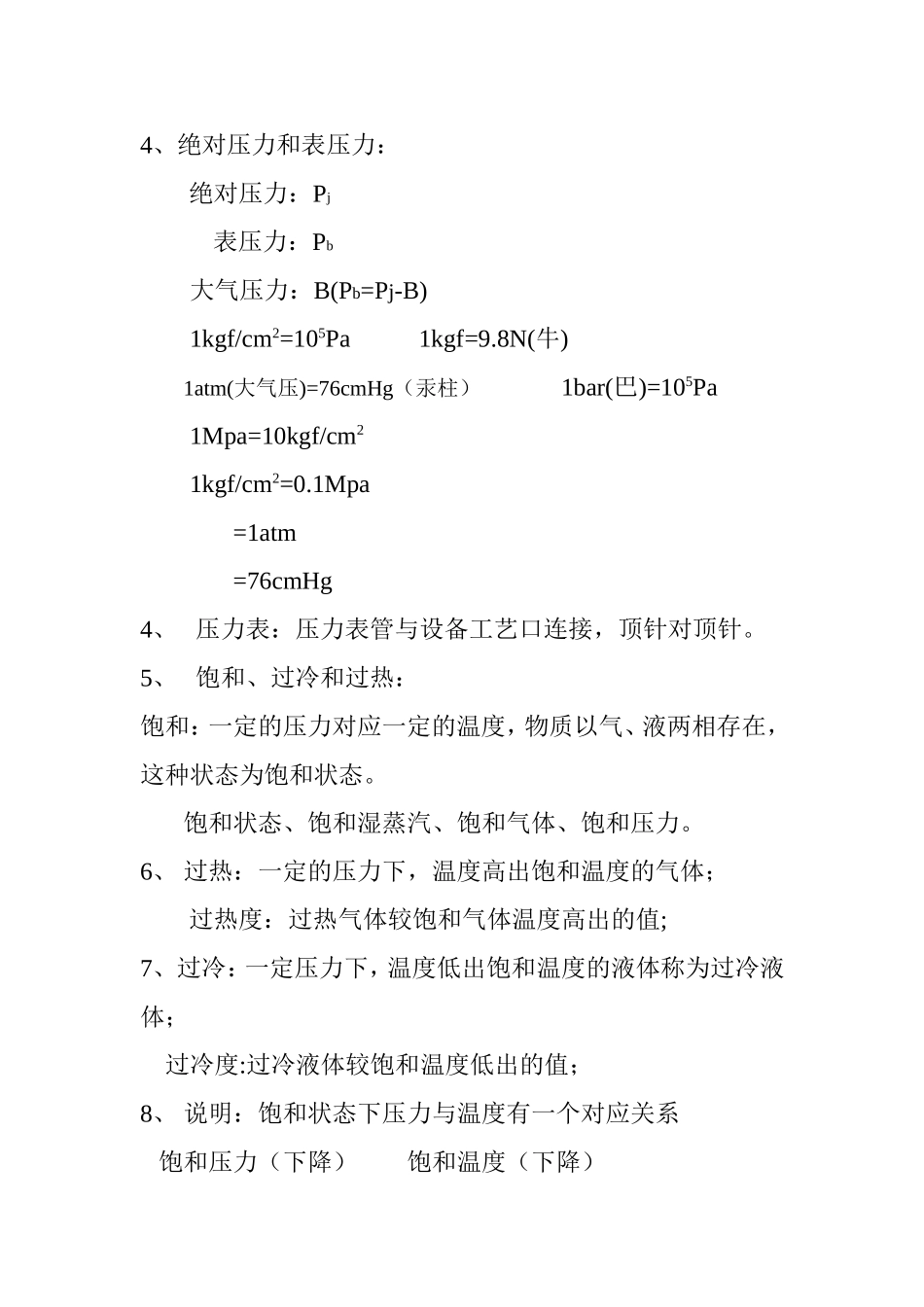

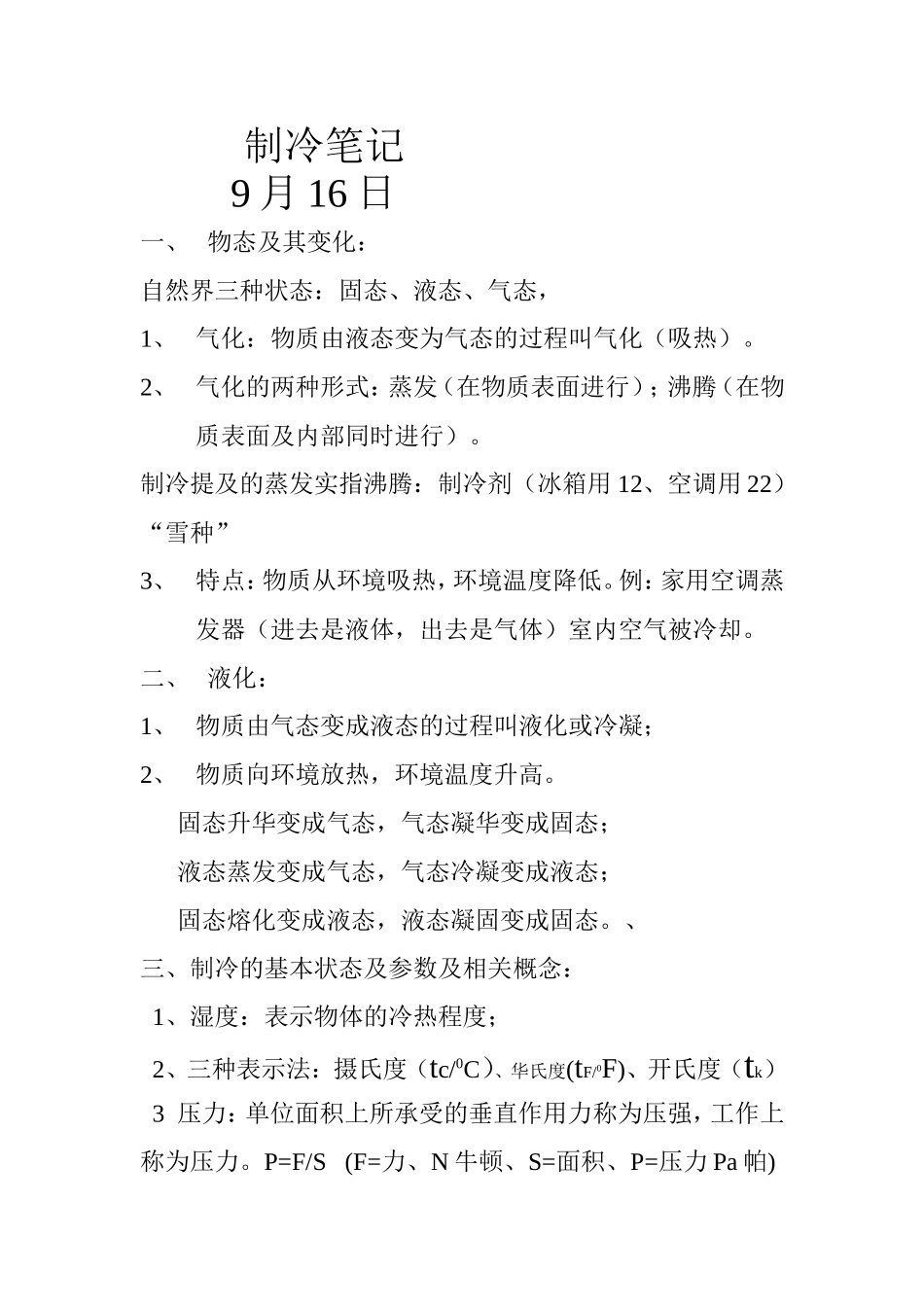

制冷笔记9月16日一、物态及其变化：自然界三种状态：固态、液态、气态，1、气化：物质由液态变为气态的过程叫气化（吸热）。2、气化的两种形式：蒸发（在物质表面进行）；沸腾（在物质表面及内部同时进行）。制冷提及的蒸发实指沸腾：制冷剂（冰箱用12、空调用22）“雪种”3、特点：物质从环境吸热，环境温度降低。例：家用空调蒸发器（进去是液体，出去是气体）室内空气被冷却。二、液化：1、物质由气态变成液态的过程叫液化或冷凝；2、物质向环境放热，环境温度升高。固态升华变成气态，气态凝华变成固态；液态蒸发变成气态，气态冷凝变成液态；固态熔化变成液态，液态凝固变成固态。、三、制冷的基本状态及参数及相关概念：1、湿度：表示物体的冷热程度；2、三种表示法：摄氏度（tc/0C）、华氏度(tF/0F)、开氏度（tk）3压力：单位面积上所承受的垂直作用力称为压强，工作上称为压力。P=F/S(F=力、N牛顿、S=面积、P=压力Pa帕)4、绝对压力和表压力：绝对压力：Pj表压力：Pb大气压力：B(Pb=Pj-B)1kgf/cm2=105Pa1kgf=9.8N(牛)1atm(大气压)=76cmHg（汞柱）1bar(巴)=105Pa1Mpa=10kgf/cm21kgf/cm2=0.1Mpa=1atm=76cmHg4、压力表：压力表管与设备工艺口连接，顶针对顶针。5、饱和、过冷和过热：饱和：一定的压力对应一定的温度，物质以气、液两相存在，这种状态为饱和状态。饱和状态、饱和湿蒸汽、饱和气体、饱和压力。6、过热：一定的压力下，温度高出饱和温度的气体；过热度：过热气体较饱和气体温度高出的值;7、过冷：一定压力下，温度低出饱和温度的液体称为过冷液体；过冷度:过冷液体较饱和温度低出的值；8、说明：饱和状态下压力与温度有一个对应关系饱和压力（下降）饱和温度（下降）饱和压力（上升）饱和温度（上升）过冷、过热状态下压力与温度没有对应关系。加雪种：一、制冷系统有两个压力；即：低压和高压。加制冷剂以开机从低压侧加为准；二、相同类型不同大小的制冷设备，相同的雪种所加压力一样（但是数量不一样）；三、相同类型的制冷设备，不同的雪种，所加温度一样，但压力不一样。过冷与过热：1、制冷处于过热还是过冷，由两个参数决定——压力与温度；2、过热主要是对蒸发器出口而言，防止压缩机液击；3、过冷主要是对冷凝器的出口而言，提高制冷量。显热与潜热：显热：物质在吸热或放热过程中，状态不变，但温度改变；潜热：温度不变，但状态改变。9月17日一、基本的制冷原理：1、热力学第二定律：热量不能自发的从较冷的物体传向较热的物体，热量的传递具有方向性。2、制冷四大件：压缩机、蒸发机、毛细管、冷凝器。压缩机的作用：升温——以便制冷剂（R22）向室外放热。升压——以便克服管内阻力。毛细管的作用：降压——降温3、制冷剂：起媒介作用，转移热量。二、热量与单位热量:1、热量：表示物质吸热或者放热的多少的物理量。符号：Q单位：J（焦耳）KJ（千焦）Cal(卡)Kcal(千卡)2、单位热量：表示单位物质吸热或放热的多少的物理量。符号：q单位：KJ/kg(千焦/千克)3、制冷四大件发生热交换的部件：蒸发器（吸热）；冷凝器（放热）。三、焓与比焓：1、焓：表示物质所具有的能量；符号：H单位：JKJCalKcal2、比焓：表示单位物质所具有的能量；符号：h单位：KJ/kg四、功与单位：1、功=力×距离符号：W单位:J/KJ/Cal/Kcal2、单位功：符号：w单位：KJ/kg3、制冷四大部件做功的部件：压缩机。五、热力学第一定律：1、能量守恒和转换定律在热能转换上的具体表现；2、表达式：q=h+W=(h2-h1)+W(KJ/kg)正负号说明：吸热为正，放热为负；焓增为正，焓减为负；气体对外界做功为正，外界对气体做功为负。Q=h+W\六、比熵:1、定义：表示工质状态变化是其热量传递的程度;2、表达式：S=S2-S1=t/q吸热S>0表示熵增放热S<0表示熵减绝热S=0表示等熵压缩过程近似于等熵过程。七、制冷循环与压焓图：1、压焓图：（一点、二线、三区）一点：K=临界点凡在临界点以上的气体，无论加多大的压力，均不能液化；二线：Ka=饱和液体线；Kb=饱和气体线;三区：A、过冷液体区：B、饱和湿蒸汽区：C、过热气体区。2、等压线；PA=PBPC=PD等温线；tA=tB=tC>tD=tE=tF等干度线；等...
