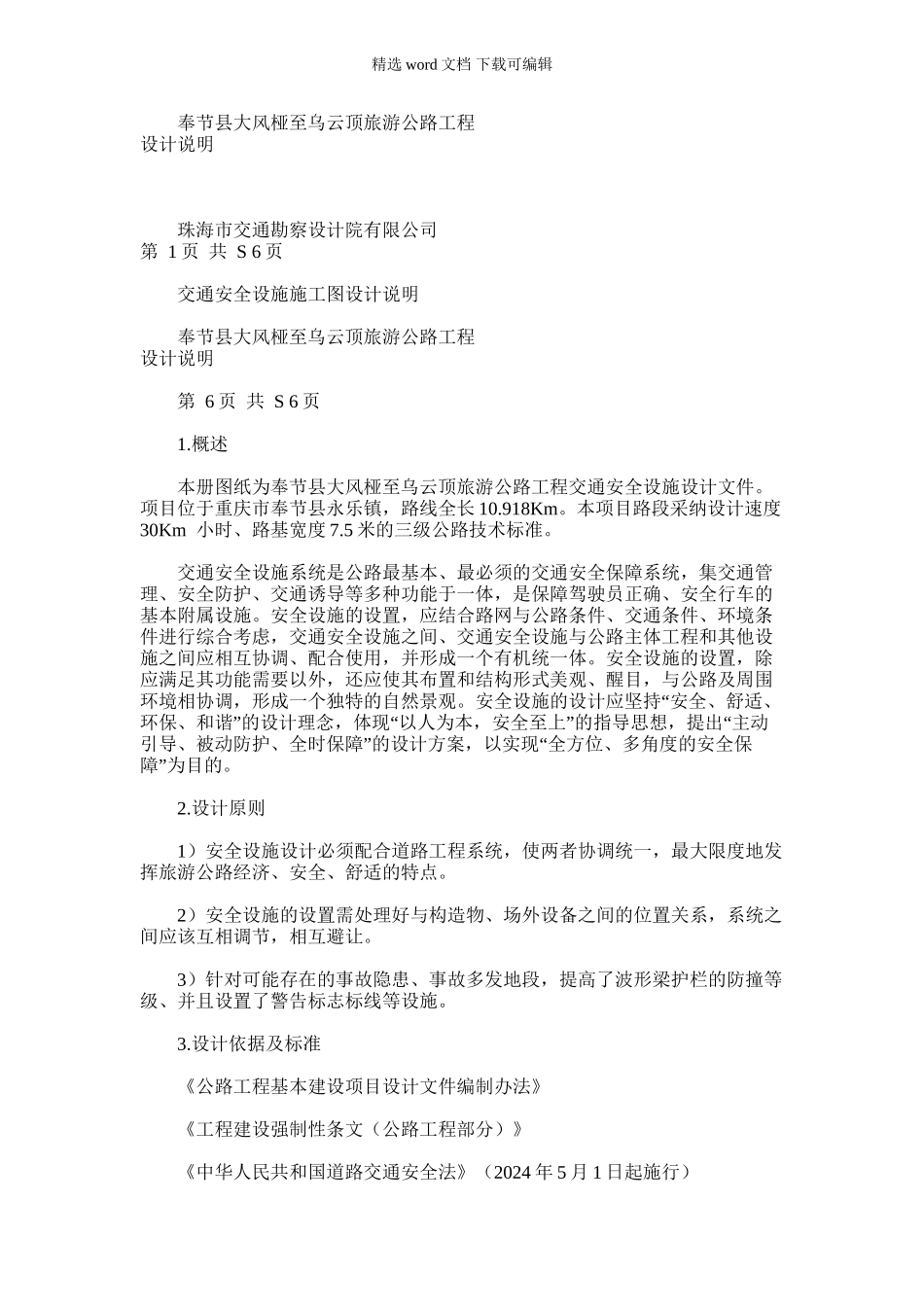

精选 word 文档 下载可编辑 奉节县大风桠至乌云顶旅游公路工程 设计说明 珠海市交通勘察设计院有限公司 第 1 页 共 S 6 页 交通安全设施施工图设计说明 奉节县大风桠至乌云顶旅游公路工程 设计说明 第 6 页 共 S 6 页 1.概述 本册图纸为奉节县大风桠至乌云顶旅游公路工程交通安全设施设计文件。项目位于重庆市奉节县永乐镇，路线全长 10.918Km。本项目路段采纳设计速度30Km 小时、路基宽度 7.5 米的三级公路技术标准。 交通安全设施系统是公路最基本、最必须的交通安全保障系统，集交通管理、安全防护、交通诱导等多种功能于一体，是保障驾驶员正确、安全行车的基本附属设施。安全设施的设置，应结合路网与公路条件、交通条件、环境条件进行综合考虑，交通安全设施之间、交通安全设施与公路主体工程和其他设施之间应相互协调、配合使用，并形成一个有机统一体。安全设施的设置，除应满足其功能需要以外，还应使其布置和结构形式美观、醒目，与公路及周围“环境相协调，形成一个独特的自然景观。安全设施的设计应坚持 安全、舒适、”“”“环保、和谐 的设计理念，体现 以人为本，安全至上 的指导思想，提出 主动”“引导、被动防护、全时保障 的设计方案，以实现 全方位、多角度的安全保”障 为目的。 2.设计原则 1）安全设施设计必须配合道路工程系统，使两者协调统一，最大限度地发挥旅游公路经济、安全、舒适的特点。 2）安全设施的设置需处理好与构造物、场外设备之间的位置关系，系统之间应该互相调节，相互避让。 3）针对可能存在的事故隐患、事故多发地段，提高了波形梁护栏的防撞等级、并且设置了警告标志标线等设施。 3.设计依据及标准 《公路工程基本建设项目设计文件编制办法》 《工程建设强制性条文（公路工程部分）》 《中华人民共和国道路交通安全法》（2024 年 5 月 1 日起施行）下载后可任意编辑 《公路安全生命防护工程实施技术指南（试行）》（2024 年 3 月 1 日起施行） JTG B01-2024《公路工程技术标准》 GB5768-2024《道路交通标志和标线》 JTG D81-2024《公路交通安全设施设计法律规范》 JTG T D81-2024《公路交通安全设施设计细则》 JTG D82-2024《公路交通标志和标线设置法律规范》 JTG F71-2024《公路交通安全设施施工技术法律规范》 JTGF80 1-2024《公路工程质量检验评定标准》 GB T 18833-2024《道路交通反光膜》 GB T 23827-2024《道路...
