苏科版九年级物理上册-第一学期初三物理期中复习电路初探

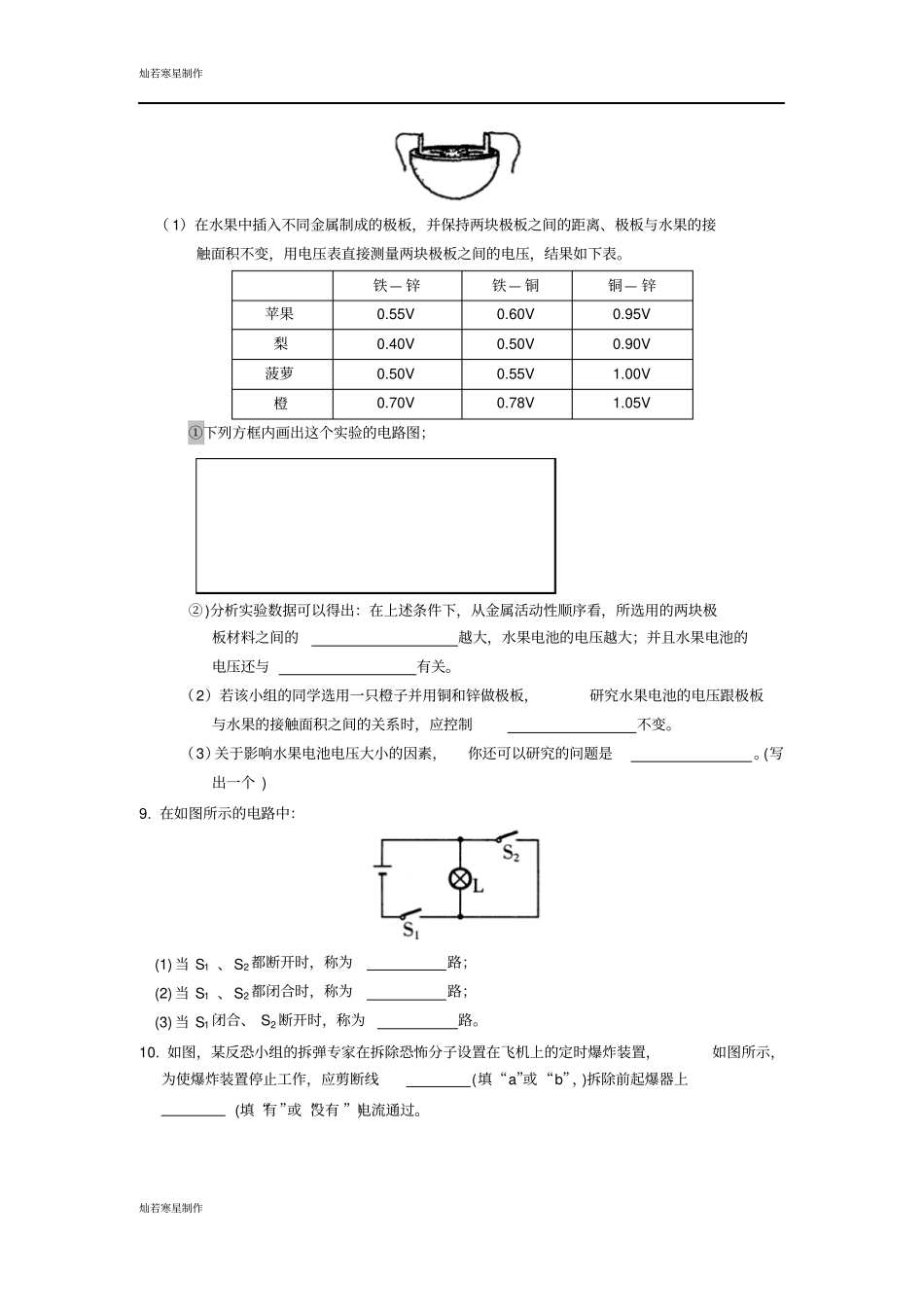

灿若寒星制作灿若寒星制作2016-2017 学年第一学期初三物理期中复习《电路初探》1. 下列器材中属于电源的是（）A. 电炉B.发电机C.电饭锅D.电熨斗2. 如图所示的电路元器件，属于用电器的是（）A.电铃B.电压表C.干电池D.开关3. 手电筒灯泡用作电源。电流是直流电；日光灯发光用作电源，电流是交流电；前者电源实现了能到能的转化，后者电源则是能到能的转化。4. 如图所示是一个便携式充电器正在给手机电池充电，在充电讨程中，该手机电池相当干电路中的（）。A. 电源B.开关C.导线D.用电器5. 把下列的物质， 根据要求进行分类（把序号填在横线上） ：（1）纽扣电池；（2）电吹风机；（3）手机电池；（4）灯泡；（5）发电机；（ 6）电冰箱；（ 7）电热水器；（ 8）干电池 . 第一类：把能转化为能的是；第二类：把能转化为能的是。6. 请把左边的用电器与右边的能量转化形式对应连接起来。无轨电车电能转化为内能电炉电能转化为动能电镀槽电能转化为内能和光能白炽电灯电能转化为化学能7. 学校实验室里常用一种电源代替干电池，通常称这种电源叫做学生电源。这个电源将照明电路的 220 V 交变电源变成可以调节的低压交、直流电源。这种电源的主要优点是：（1）；（2）；（3）。8. 水果含有果酸。如图所示在水果中插入两片不同金属制成的极板，就组成了一个水果电池。某科学兴趣小组对影响水果电池电压大小的因素进行了实验研究。灿若寒星制作灿若寒星制作（ 1）在水果中插入不同金属制成的极板，并保持两块极板之间的距离、极板与水果的接触面积不变，用电压表直接测量两块极板之间的电压，结果如下表。铁— 锌铁— 铜铜— 锌苹果0.55V 0.60V 0.95V 梨0.40V 0.50V 0.90V 菠萝0.50V 0.55V 1.00V 橙0.70V 0.78V 1.05V ①下列方框内画出这个实验的电路图；②)分析实验数据可以得出：在上述条件下，从金属活动性顺序看，所选用的两块极板材料之间的越大，水果电池的电压越大；并且水果电池的电压还与有关。（2）若该小组的同学选用一只橙子并用铜和锌做极板，研究水果电池的电压跟极板与水果的接触面积之间的关系时，应控制不变。（3）关于影响水果电池电压大小的因素，你还可以研究的问题是。(写出一个 ) 9. 在如图所示的电路中：(1) 当 S1 、S2 都断开时，称为路；(2) 当 S1 、S2 都闭合时，称为路；(3) 当 S1 闭合、 S2 断开时，称为路。10. 如图，某反恐小组的拆弹专家在拆除恐怖分子设置在飞机上的...
