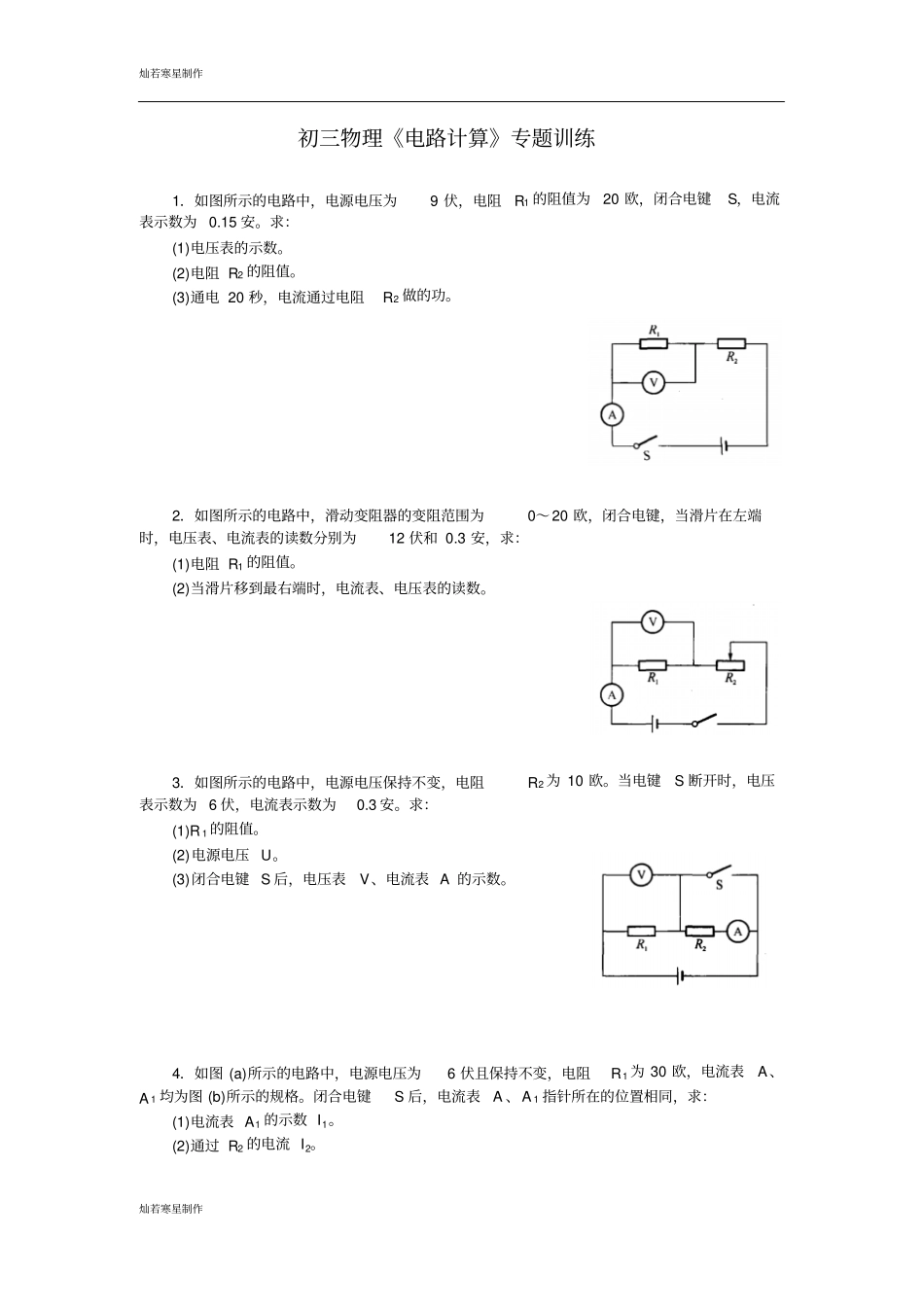

灿若寒星制作灿若寒星制作初三物理《电路计算》专题训练1．如图所示的电路中，电源电压为9 伏，电阻R1 的阻值为20 欧，闭合电键S，电流表示数为 0.15 安。求：(1)电压表的示数。(2)电阻 R2 的阻值。(3)通电 20 秒，电流通过电阻R2 做的功。2．如图所示的电路中，滑动变阻器的变阻范围为0～20 欧，闭合电键，当滑片在左端时，电压表、电流表的读数分别为12 伏和 0.3 安，求：(1)电阻 R1 的阻值。(2)当滑片移到最右端时，电流表、电压表的读数。3．如图所示的电路中，电源电压保持不变，电阻R2 为 10 欧。当电键S 断开时，电压表示数为 6 伏，电流表示数为0.3 安。求：(1)R 1 的阻值。(2)电源电压 U。(3)闭合电键 S 后，电压表V、电流表 A 的示数。4．如图 (a)所示的电路中，电源电压为6 伏且保持不变，电阻R1 为 30 欧，电流表A、A 1 均为图 (b)所示的规格。闭合电键S 后，电流表A 、A 1 指针所在的位置相同，求：(1)电流表 A1 的示数 I1。(2)通过 R2 的电流 I2。灿若寒星制作灿若寒星制作5．在如图所示的电路中，电源电压为6 伏且保持不变。断开电键S 时，电流表的示数为 0.2 安。闭合电键S 时，电流表的示数变化了0.3 安。求：(1)5 秒内通过电阻R1 的电量。(2)电键闭合时电阻R1、R2 消耗的电能之比。6．如图所示电路，电源电压为18 伏且保持不变，滑动变阻器R2 上标有“ 50 欧 1 安”字样。闭合电键S，移动滑片，当电流表示数为0.8 安，电压表V 2 的示数为 14 伏。求：(1)电阻 R1 的阻值。(2)移动变阻器的滑片P，求电压表V 1 的最大值。7．如图 (a)所示电路中，电源电压为9 伏且保持不变，电压表量程0～3 伏、电流表量程 0～0.6 安，定值电阻R1＝20 欧，滑动变阻器标有“15 欧2 安”字样。闭合电键。求：(1)当电流表的读数如图13－9(b)所示时，电阻R1 两端的电压。(2)滑动变阻器R2 允许接入电路的最大阻值。(3)整个电路所消耗的最大功率P。8．如图所示电路， 电源电压不变， R1 的阻值为 10 欧，滑动变阻器R2 上标有 “20 欧2安”字样，闭合开关S，当滑动变阻器的滑片P 滑到中点时，电压表的读数为15 伏。求：(1)电源电压是多少？灿若寒星制作灿若寒星制作(2)如果变阻器的滑片P 在 a、 b 之间滑动，求电表示数的变化范围是多少？9．如图所示的电路中，电源两端电压为6 伏且保持不变， 定值电阻 R1 的阻值为 10 欧，滑动变阻器R2 的最大...
