苏科版九年级物理上册欧姆定律计算题专项练习综合

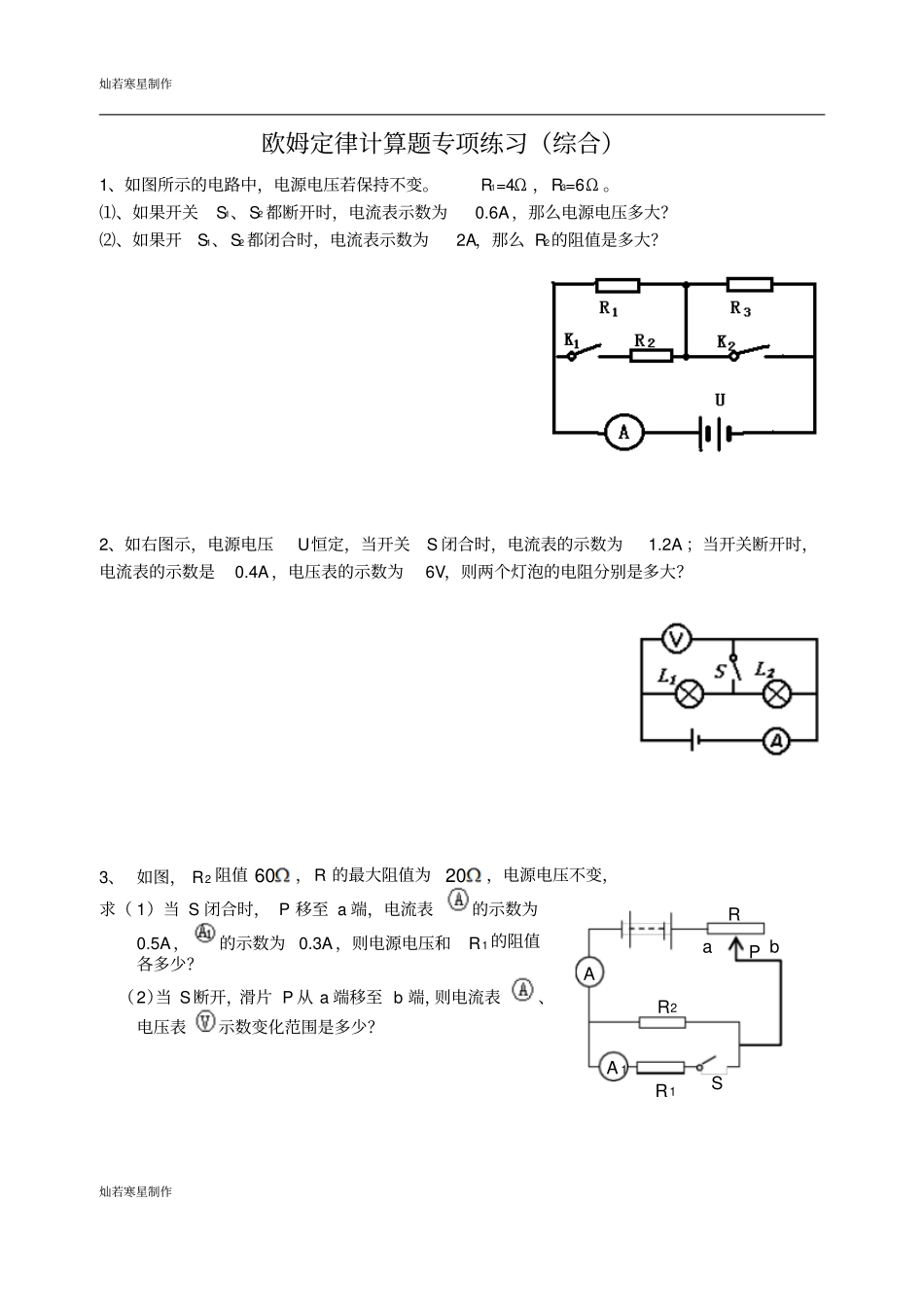

灿若寒星制作灿若寒星制作欧姆定律计算题专项练习（综合）1、如图所示的电路中，电源电压若保持不变。R1=4Ω ，R3=6Ω 。⑴、如果开关S1、S2 都断开时，电流表示数为0.6A，那么电源电压多大？⑵、如果开S1、S2 都闭合时，电流表示数为2A，那么 R2的阻值是多大？2、如右图示，电源电压U恒定，当开关S 闭合时，电流表的示数为1.2A ；当开关断开时，电流表的示数是0.4A，电压表的示数为6V，则两个灯泡的电阻分别是多大？3、 如图， R2 阻值 60，R 的最大阻值为 20，电源电压不变，求（ 1）当 S 闭合时， P 移至 a 端，电流表的示数为0.5A，的示数为 0.3A，则电源电压和R1 的阻值各多少？（2）当 S断开，滑片 P 从 a 端移至 b 端，则电流表、电压表示数变化范围是多少？A A 1 R2 R1 SPRab灿若寒星制作灿若寒星制作4、如图所示， R1=10Ω ，滑动变阻器R2 的阻值变化范围是0～20Ω 。当滑片 P 移至 R2的最左端时，电流表示数为0.6A 。当滑片P 移至R2 的最右端时，电流表和电压表的示数各是多少？5、如图， P 从最右滑到最左，A 示数减少 3/4，则 R1 与 R2的最大值之比是。※6、如图电路，某同学在实验中记录了三只电表读数，分别为1.5；2.5；3，但不慎漏记单位，已知R1=2Ω ，请确定电源电压是，R2 的阻值为Ω7、甲、乙两个电阻分别标有“6Ω ，0.5A ”、“10Ω ，1A”，若将它们串联起来，接在电路中，则电源电压最大是。若将它们并联起来，接在电路中，则电源电压最大是，，干路中的电流为。8、如图所示，电源电压不变，R1=8Ω ，R2=12Ω ，当 S1 闭合、 S2 断开，①、②都是电流表时，两表示数之比；S1、S2都闭合，①、②都是电压表，两表示数之比为。9、如图所示的电路中，A1 和 A2 是两个完全相同的电流表，均有“0-0.6A ”、“0-3A ”两个量程，当开关S闭合时，两表均有正常的示数，且指针偏转的角度相同，则R1：R2为（）A，1：4 B，4：1 C，1：5 D，5：1 10、在如图所示电路中，电源电压为3V ，且保持不变， R1=10Ω ，滑动变阻器的最大阻值是 20Ω ，在滑片 P从 a 滑到 b 的过程中，电流表、电压表示数变化范围（）A，0.1-0.3A ，1-3V B，0.1-0.3A ，3-1V C，0.3-0.1A ，3-1V D，0.3-0.1A ，1-3V 5 题6 题8 题9 题灿若寒星制作灿若寒星制作※11、如图所示电路， 滑动变阻器的滑片P在移动过程中，电压表的示数变化范围是0-4V ，电流表示数变化范...
