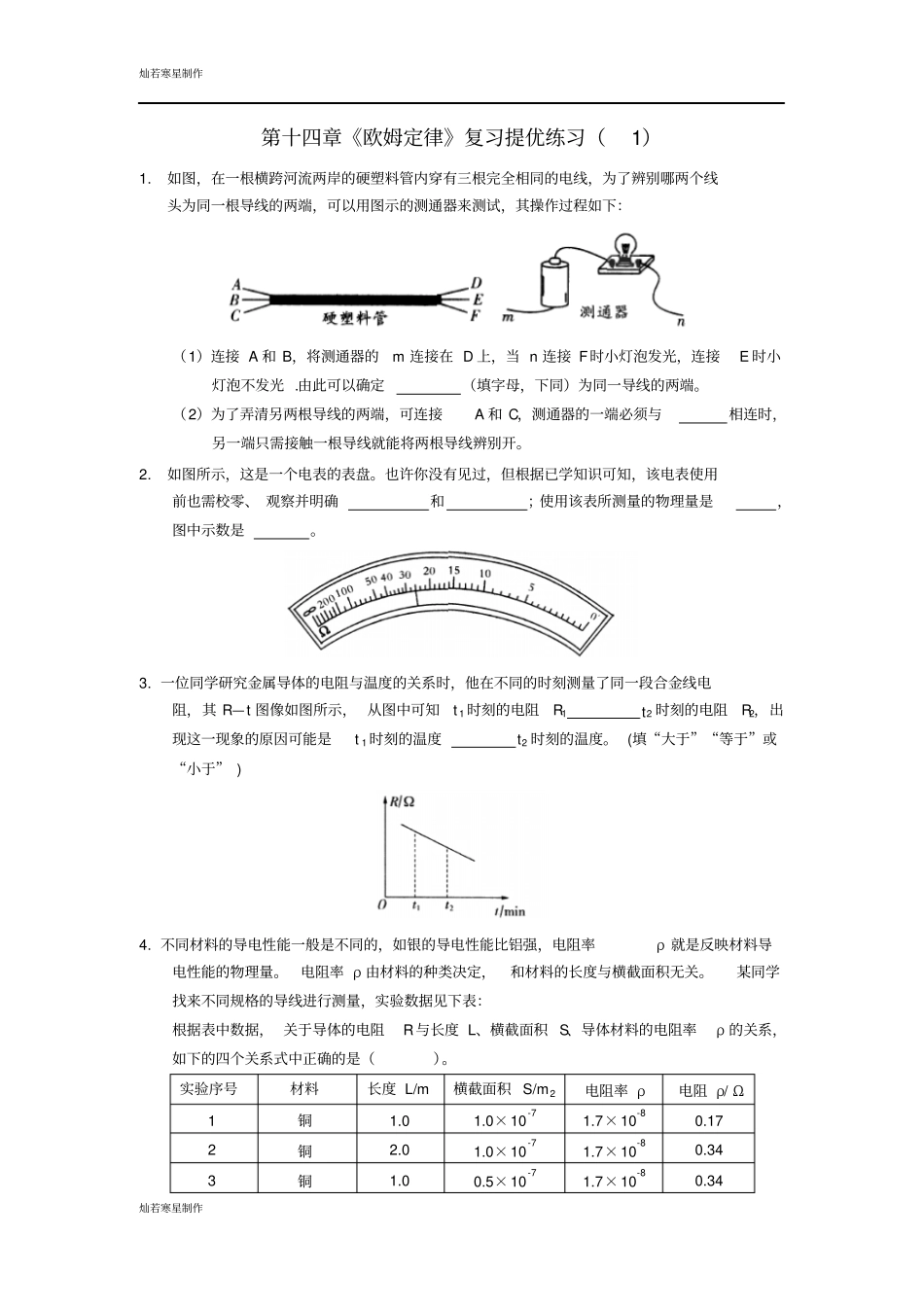

灿若寒星制作灿若寒星制作第十四章《欧姆定律》复习提优练习(1)1.如图,在一根横跨河流两岸的硬塑料管内穿有三根完全相同的电线,为了辨别哪两个线头为同一根导线的两端,可以用图示的测通器来测试,其操作过程如下:(1)连接 A 和 B,将测通器的m 连接在 D 上,当 n 连接 F时小灯泡发光,连接E 时小灯泡不发光 .由此可以确定(填字母,下同)为同一导线的两端。(2)为了弄清另两根导线的两端,可连接A 和 C,测通器的一端必须与相连时,另一端只需接触一根导线就能将两根导线辨别开。2. 如图所示,这是一个电表的表盘。也许你没有见过,但根据已学知识可知,该电表使用前也需校零、 观察并明确和;使用该表所测量的物理量是,图中示数是。3. 一位同学研究金属导体的电阻与温度的关系时,他在不同的时刻测量了同一段合金线电阻,其 R—t 图像如图所示, 从图中可知t 1 时刻的电阻R1t2 时刻的电阻R2,出现这一现象的原因可能是t 1 时刻的温度t2 时刻的温度。 (填“大于”“等于”或“小于” ) 4. 不同材料的导电性能一般是不同的,如银的导电性能比铝强,电阻率ρ 就是反映材料导电性能的物理量。电阻率 ρ 由材料的种类决定,和材料的长度与横截面积无关。某同学找来不同规格的导线进行测量,实验数据见下表:根据表中数据, 关于导体的电阻R与长度 L、横截面积 S、导体材料的电阻率ρ 的关系,如下的四个关系式中正确的是()。实验序号材料长度 L/m 横截面积 S/m2电阻率 ρ电阻 ρ/ Ω1 铜1.0 1.0×10-71.7×10-80.17 2 铜2.0 1.0×10-71.7×10-80.34 3 铜1.0 0.5×10-71.7×10-80.34 灿若寒星制作灿若寒星制作4 铁1.0 1.0×10-71.0×10-81.0 5 镍铬合金1.0 1.0×10-71.1×10-611.0 A.R=ρLS B. R=ρ (L/S ) C. R=L/(ρS) D. R= S′/( ρL) 5. 粗细相同、长短不等的两根镍铬电阻线并联在电路上,下列说法中错误的是()。A. 长镍格电阻线的电阻值较大B. 通过长镍格电阻线的电流比通过短电阻线的电流小C. 长镍格电阻线两端的电压比短电队线两端的电压大D.长镍格电阻线两端的电压与短电阻线两端的电压一样大6. 一根粗细均匀的长为L 金属导线,其电阻为R,当把它均匀拉长到2L 时,其电阻为,当把它对折后使其长度为L/2 时,电阻为,.粗细不变使其长度变为 L/2 时,电阻为。7. 如图所示是一电阻定律演示器,EF为铁丝, AD 为一根镍铬合金丝,其中 AB=BC=CD,...
