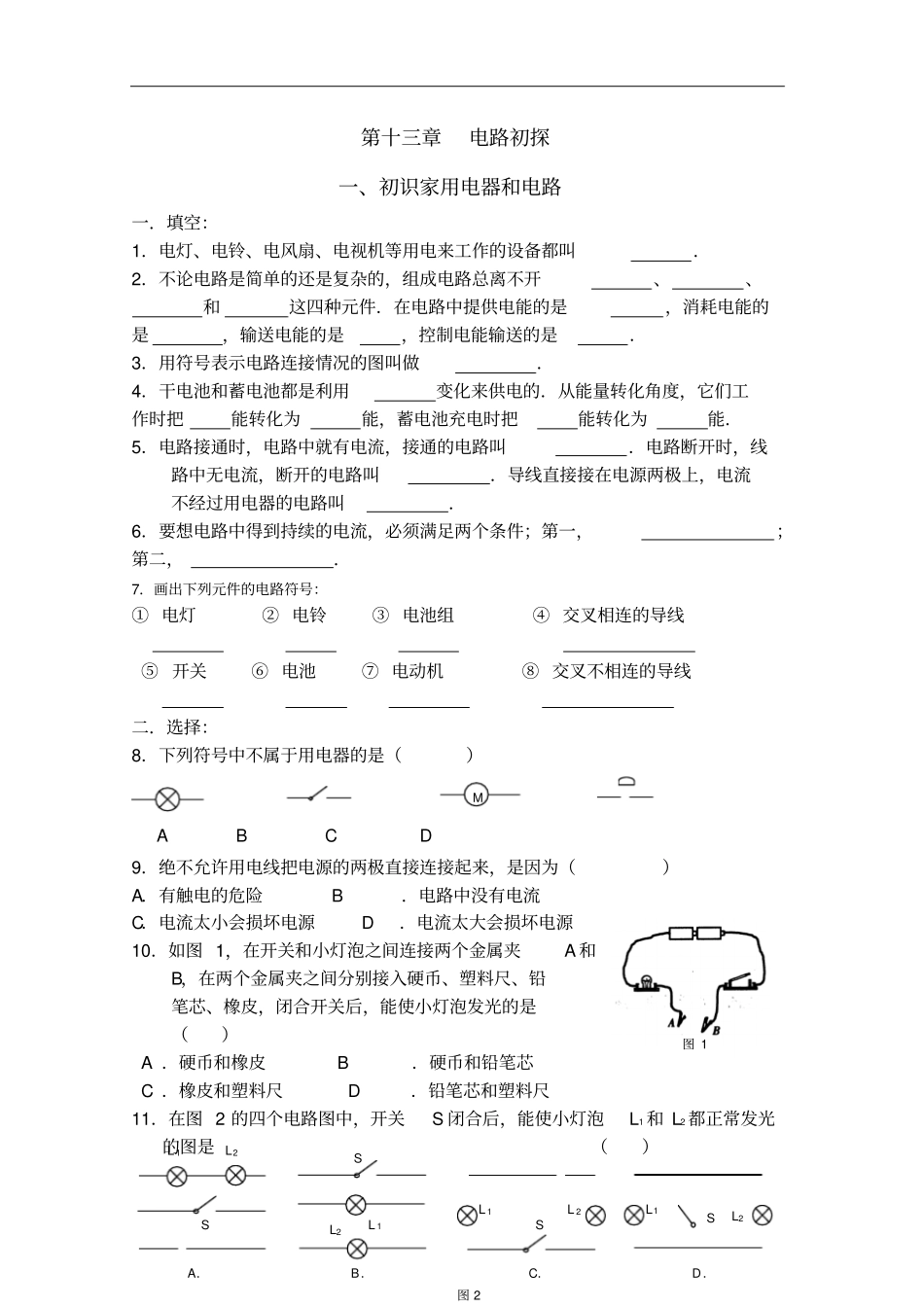

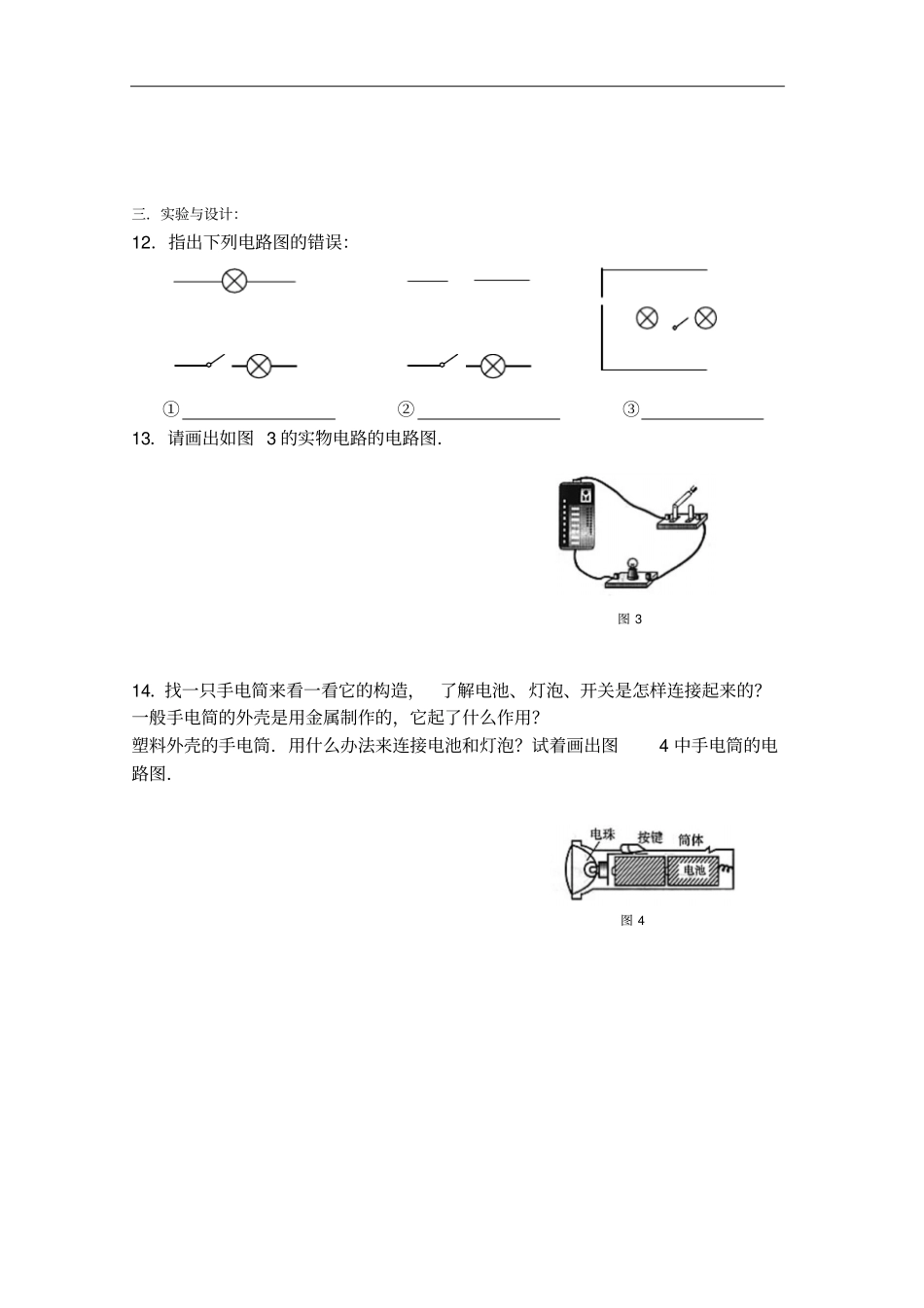

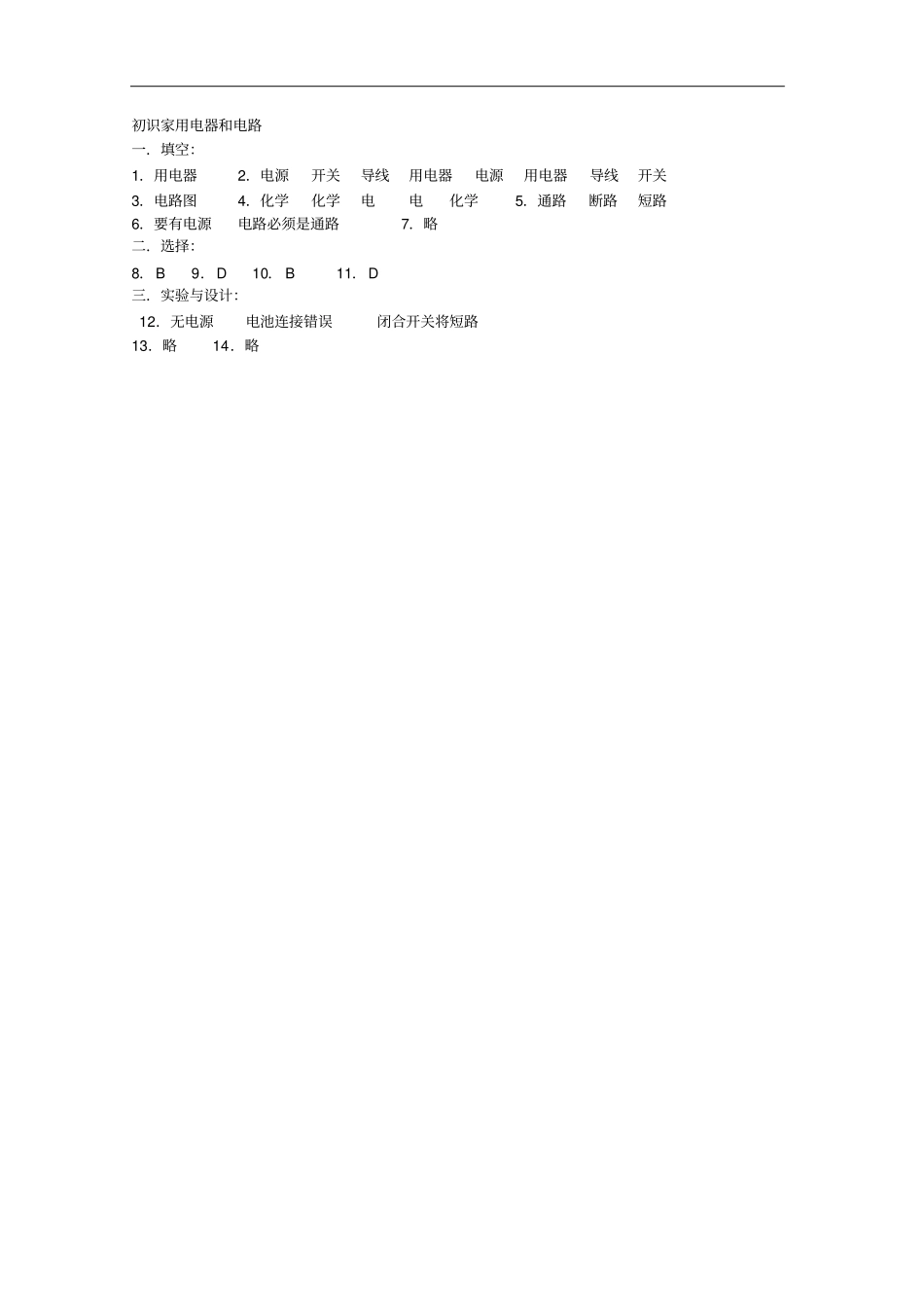

第十三章电路初探一、初识家用电器和电路一．填空：1．电灯、电铃、电风扇、电视机等用电来工作的设备都叫．2．不论电路是简单的还是复杂的，组成电路总离不开、、和这四种元件．在电路中提供电能的是，消耗电能的是，输送电能的是，控制电能输送的是．3．用符号表示电路连接情况的图叫做．4．干电池和蓄电池都是利用变化来供电的．从能量转化角度，它们工作时把能转化为能，蓄电池充电时把能转化为能．5．电路接通时，电路中就有电流，接通的电路叫．电路断开时，线路中无电流，断开的电路叫．导线直接接在电源两极上，电流不经过用电器的电路叫．6．要想电路中得到持续的电流，必须满足两个条件；第一，；第二，．7．画出下列元件的电路符号：① 电灯② 电铃③ 电池组④ 交叉相连的导线⑤ 开关⑥ 电池⑦ 电动机⑧ 交叉不相连的导线二．选择：8．下列符号中不属于用电器的是（）9．绝不允许用电线把电源的两极直接连接起来，是因为（）A．有触电的危险 B．电路中没有电流C．电流太小会损坏电源 D．电流太大会损坏电源10．如图 1，在开关和小灯泡之间连接两个金属夹A 和B，在两个金属夹之间分别接入硬币、塑料尺、铅笔芯、橡皮，闭合开关后，能使小灯泡发光的是（） A ．硬币和橡皮 B．硬币和铅笔芯 C ．橡皮和塑料尺 D．铅笔芯和塑料尺11．在图 2 的四个电路图中，开关S 闭合后，能使小灯泡L1 和 L2 都正常发光的图是（）L1 L2 SL 1 L 2 SL 1 L2 SL 1 L2 SA．B．C．D．图 2 图 1 M A B C D 三．实验与设计：12．指出下列电路图的错误：①②③13．请画出如图 3 的实物电路的电路图．14．找一只手电简来看一看它的构造，了解电池、灯泡、开关是怎样连接起来的？一般手电简的外壳是用金属制作的，它起了什么作用？塑料外壳的手电筒．用什么办法来连接电池和灯泡？试着画出图4 中手电筒的电路图．图 3 图 4 初识家用电器和电路一．填空：1．用电器2．电源开关导线用电器电源用电器导线开关3．电路图4．化学化学电电化学5．通路断路短路6．要有电源电路必须是通路7．略二．选择：8．B 9．D 10． B 11．D 三．实验与设计：12．无电源电池连接错误闭合开关将短路13．略14．略
