落地式卸料平台技术经验交底

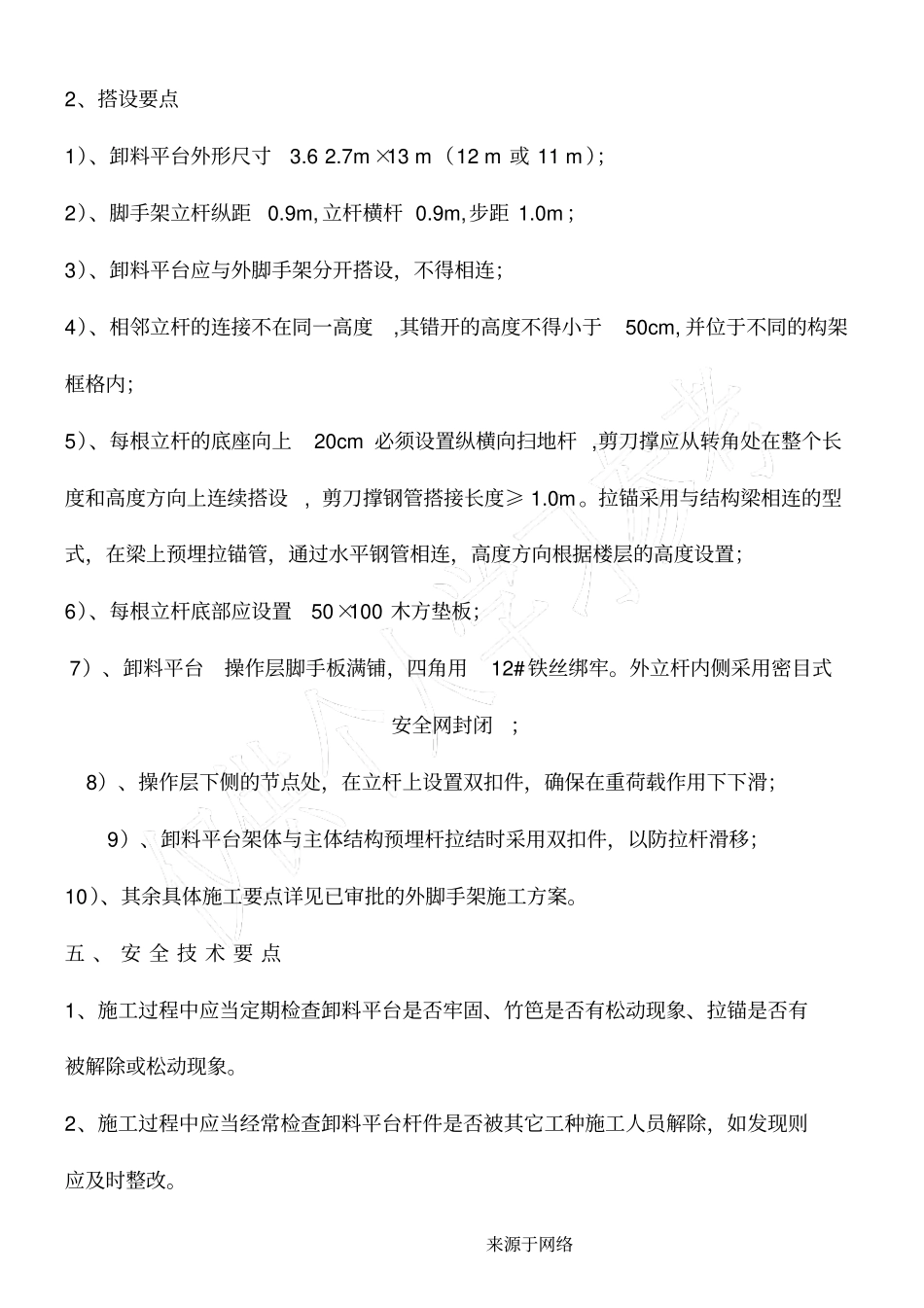

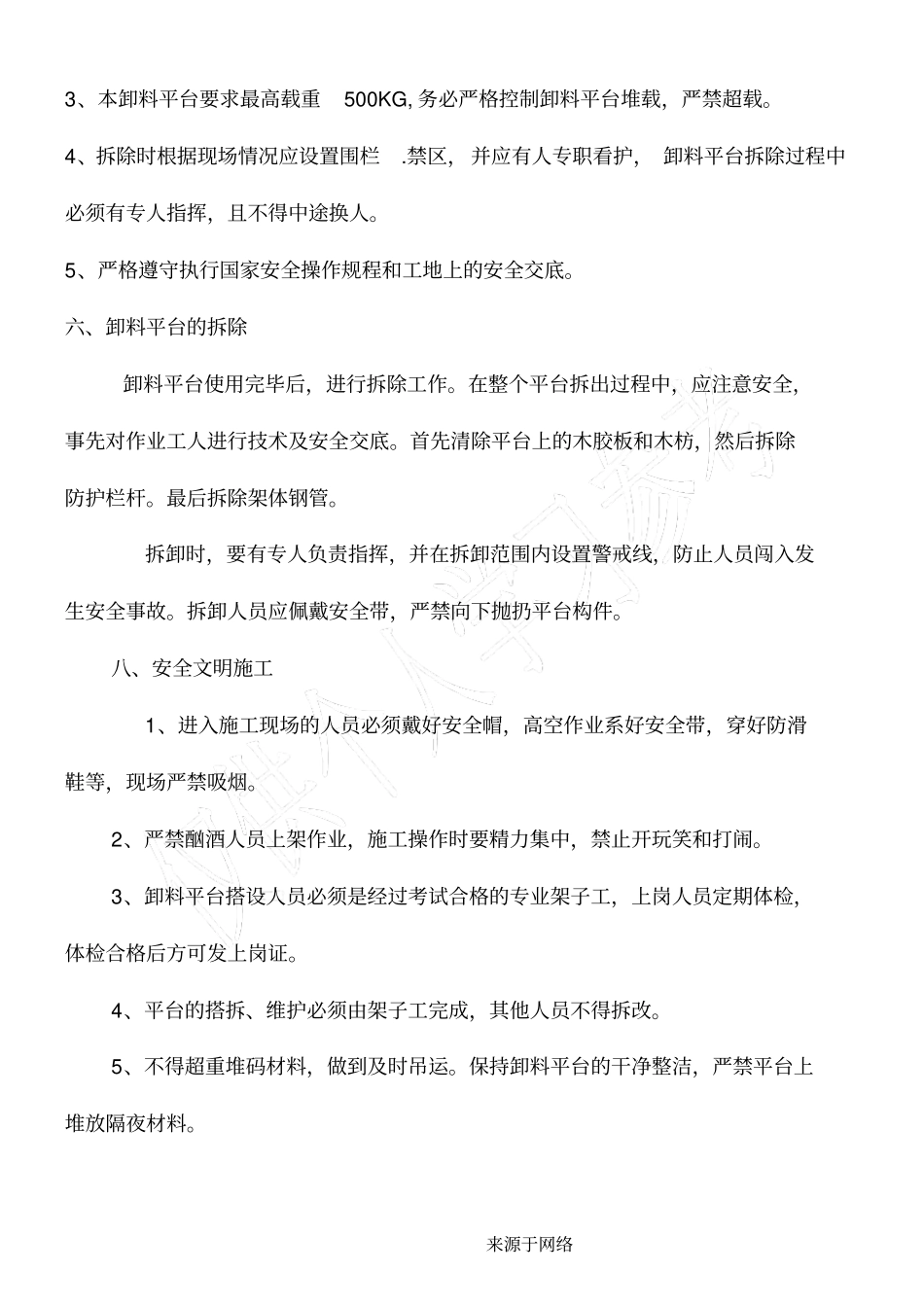

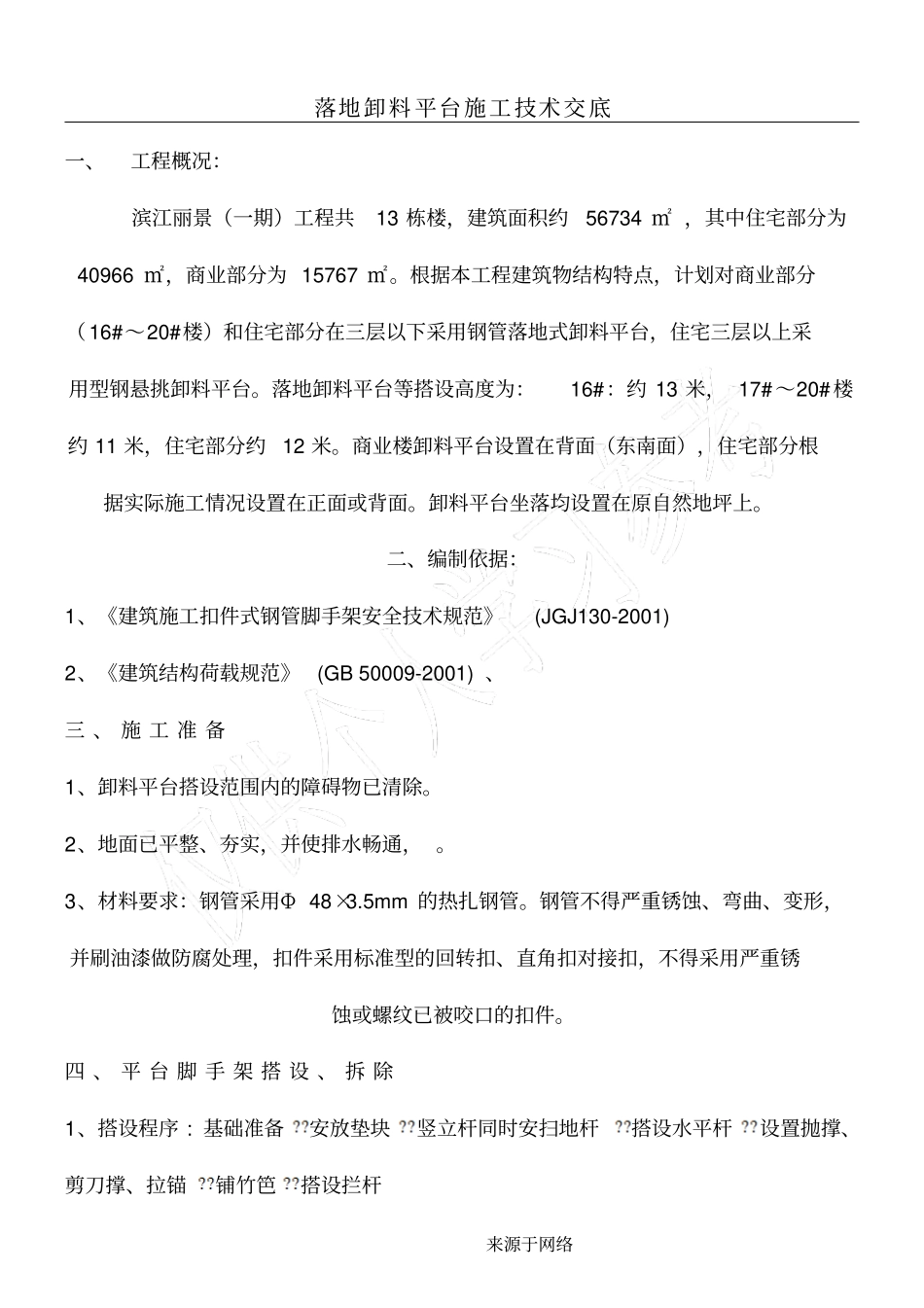

来源于网络落地卸料 平台施工技术交底一、工程概况：滨江丽景（一期）工程共13 栋楼，建筑面积约56734 ㎡ ，其中住宅部分为40966 ㎡，商业部分为 15767 ㎡。根据本工程建筑物结构特点，计划对商业部分（16#～20#楼）和住宅部分在三层以下采用钢管落地式卸料平台，住宅三层以上采用型钢悬挑卸料平台。落地卸料平台等搭设高度为：16#：约 13 米， 17#～20#楼约 11 米，住宅部分约12 米。商业楼卸料平台设置在背面（东南面），住宅部分根据实际施工情况设置在正面或背面。卸料平台坐落均设置在原自然地坪上。二、编制依据：1、《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2001) 2、《建筑结构荷载规范》(GB 50009-2001) 、三 、 施 工 准 备1、卸料平台搭设范围内的障碍物已清除。2、地面已平整、夯实，并使排水畅通， 。3、材料要求：钢管采用Φ 48×3.5mm 的热扎钢管。钢管不得严重锈蚀、弯曲、变形，并刷油漆做防腐处理，扣件采用标准型的回转扣、直角扣对接扣，不得采用严重锈蚀或螺纹已被咬口的扣件。四 、 平 台 脚 手 架 搭 设 、 拆 除1、搭设程序 : 基础准备安放垫块竖立杆同时安扫地杆搭设水平杆设置抛撑、剪刀撑、拉锚铺竹笆搭设拦杆来源于网络2、搭设要点1）、卸料平台外形尺寸3.6 2.7m ×13 m（12 m 或 11 m ）；2）、脚手架立杆纵距0.9m, 立杆横杆 0.9m,步距 1.0m ；3）、卸料平台应与外脚手架分开搭设，不得相连；4）、相邻立杆的连接不在同一高度,其错开的高度不得小于50cm, 并位于不同的构架框格内；5）、每根立杆的底座向上20cm 必须设置纵横向扫地杆 ,剪刀撑应从转角处在整个长度和高度方向上连续搭设, 剪刀撑钢管搭接长度≥ 1.0m 。拉锚采用与结构梁相连的型式，在梁上预埋拉锚管，通过水平钢管相连，高度方向根据楼层的高度设置；6）、每根立杆底部应设置50×100 木方垫板；7）、卸料平台操作层脚手板满铺，四角用12#铁丝绑牢。外立杆内侧采用密目式安全网封闭；8）、操作层下侧的节点处，在立杆上设置双扣件，确保在重荷载作用下下滑；9）、卸料平台架体与主体结构预埋杆拉结时采用双扣件，以防拉杆滑移；10）、其余具体施工要点详见已审批的外脚手架施工方案。五 、 安 全 技 术 要 点1、施工过程中应当定期检查卸料平台是否牢固、竹笆是否有松动现象、拉锚是否有被解除或松动现象。2、施工过程中应当经常检查卸料平台杆件是否被其它工种施工人员解除，...
