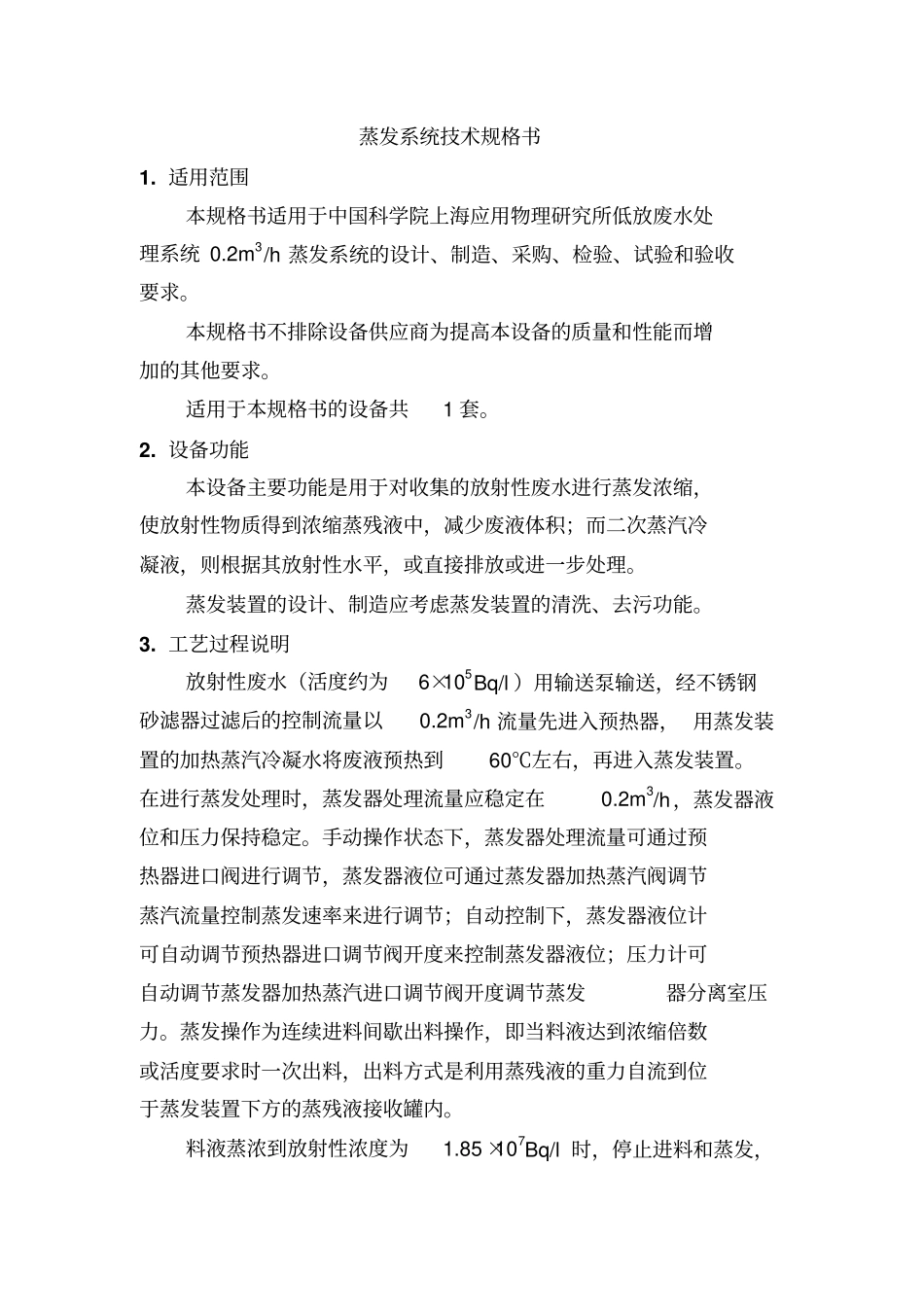

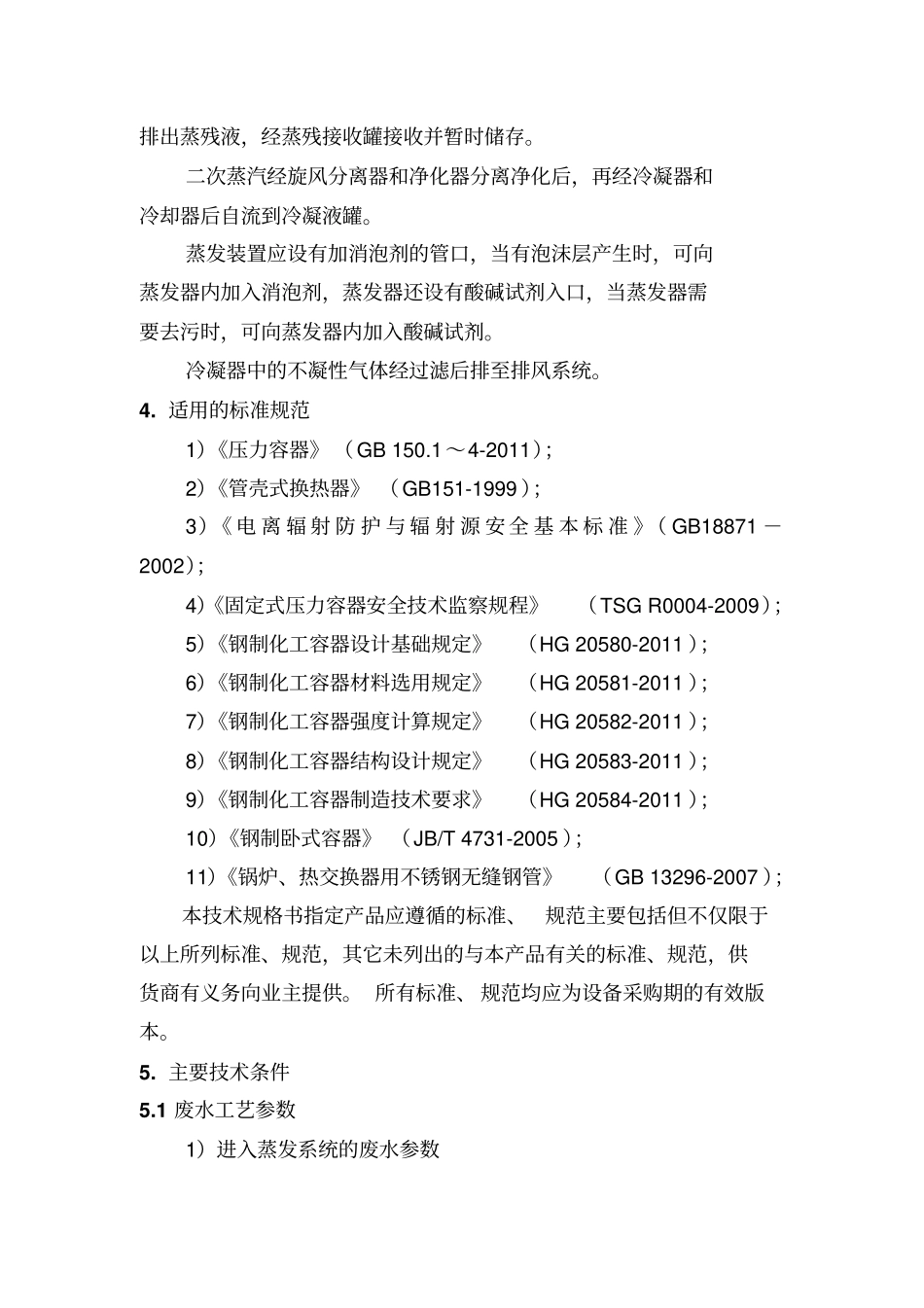

蒸发系统技术规格书1. 适用范围本规格书适用于中国科学院上海应用物理研究所低放废水处理系统 0.2m3/h 蒸发系统的设计、制造、采购、检验、试验和验收要求。本规格书不排除设备供应商为提高本设备的质量和性能而增加的其他要求。适用于本规格书的设备共1 套。2. 设备功能本设备主要功能是用于对收集的放射性废水进行蒸发浓缩，使放射性物质得到浓缩蒸残液中，减少废液体积；而二次蒸汽冷凝液，则根据其放射性水平，或直接排放或进一步处理。蒸发装置的设计、制造应考虑蒸发装置的清洗、去污功能。3. 工艺过程说明放射性废水（活度约为6×105Bq/l ）用输送泵输送，经不锈钢砂滤器过滤后的控制流量以0.2m3/h 流量先进入预热器， 用蒸发装置的加热蒸汽冷凝水将废液预热到60℃左右，再进入蒸发装置。在进行蒸发处理时，蒸发器处理流量应稳定在0.2m3/h，蒸发器液位和压力保持稳定。手动操作状态下，蒸发器处理流量可通过预热器进口阀进行调节，蒸发器液位可通过蒸发器加热蒸汽阀调节蒸汽流量控制蒸发速率来进行调节；自动控制下，蒸发器液位计可自动调节预热器进口调节阀开度来控制蒸发器液位；压力计可自动调节蒸发器加热蒸汽进口调节阀开度调节蒸发器分离室压力。蒸发操作为连续进料间歇出料操作，即当料液达到浓缩倍数或活度要求时一次出料，出料方式是利用蒸残液的重力自流到位于蒸发装置下方的蒸残液接收罐内。料液蒸浓到放射性浓度为1.85 ×107Bq/l 时，停止进料和蒸发，排出蒸残液，经蒸残接收罐接收并暂时储存。二次蒸汽经旋风分离器和净化器分离净化后，再经冷凝器和冷却器后自流到冷凝液罐。蒸发装置应设有加消泡剂的管口，当有泡沫层产生时，可向蒸发器内加入消泡剂，蒸发器还设有酸碱试剂入口，当蒸发器需要去污时，可向蒸发器内加入酸碱试剂。冷凝器中的不凝性气体经过滤后排至排风系统。4. 适用的标准规范1）《压力容器》 （GB 150.1 ～4-2011）；2）《管壳式换热器》 （GB151-1999 ）；3）《 电 离 辐 射 防 护 与 辐 射 源 安全 基 本 标 准 》（ GB18871 －2002）；4）《固定式压力容器安全技术监察规程》（TSG R0004-2009）；5）《钢制化工容器设计基础规定》（HG 20580-2011 ）；6）《钢制化工容器材料选用规定》（HG 20581-2011 ）；7）《钢制化工容器强度计算规定》（HG 20582-2011 ）；8）《钢制化工容器结构设计规定》（HG 20583-2011 ）；9）《钢制化工容器制造技术要求》（HG 20...
