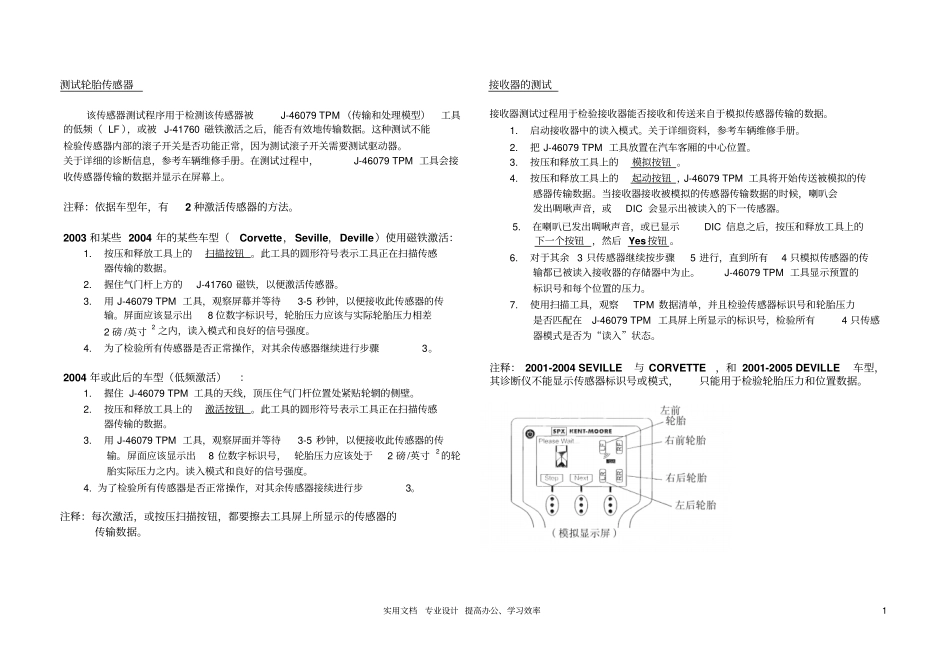

实用文档专业设计 提高办公、学习效率1 测试轮胎传感器接收器的测试该传感器测试程序用于检测该传感器被J-46079 TPM （传输和处理模型）工具的低频（ LF ），或被 J-41760 磁铁激活之后，能否有效地传输数据。这种测试不能检验传感器内部的滚子开关是否功能正常，因为测试滚子开关需要测试驱动器。关于详细的诊断信息，参考车辆维修手册。在测试过程中，J-46079 TPM 工具会接收传感器传输的数据并显示在屏幕上。注释：依据车型年，有2 种激活传感器的方法。2003 和某些 2004 年的某些车型（Corvette，Seville，Deville）使用磁铁激活：1. 按压和释放工具上的扫描按钮 。此工具的圆形符号表示工具正在扫描传感器传输的数据。2. 握住气门杆上方的J-41760 磁铁，以便激活传感器。3. 用 J-46079 TPM 工具，观察屏幕并等待3-5 秒钟，以便接收此传感器的传输。屏面应该显示出8 位数字标识号，轮胎压力应该与实际轮胎压力相差2 磅 /英寸2 之内，读入模式和良好的信号强度。4. 为了检验所有传感器是否正常操作，对其余传感器继续进行步骤3。2004 年或此后的车型（低频激活）：1. 握住 J-46079 TPM 工具的天线，顶压住气门杆位置处紧贴轮辋的侧壁。2. 按压和释放工具上的激活按钮 。此工具的圆形符号表示工具正在扫描传感器传输的数据。3. 用 J-46079 TPM 工具，观察屏面并等待3-5 秒钟，以便接收此传感器的传输。屏面应该显示出8 位数字标识号， 轮胎压力应该处于2 磅/英寸2的轮胎实际压力之内。读入模式和良好的信号强度。4. 为了检验所有传感器是否正常操作，对其余传感器接续进行步3。注释：每次激活，或按压扫描按钮，都要擦去工具屏上所显示的传感器的传输数据。接收器测试过程用于检验接收器能否接收和传送来自于模拟传感器传输的数据。1. 启动接收器中的读入模式。关于详细资料，参考车辆维修手册。2. 把 J-46079 TPM 工具放置在汽车客厢的中心位置。3. 按压和释放工具上的模拟按钮 。4. 按压和释放工具上的起动按钮 ，J-46079 TPM 工具将开始传送被模拟的传感器传输数据。当接收器接收被模拟的传感器传输数据的时候，喇叭会发出啁啾声音，或DIC 会显示出被读入的下一传感器。5. 在喇叭已发出啁啾声音，或已显示DIC 信息之后，按压和释放工具上的下一个按钮 ，然后 Yes按钮 。6. 对于其余 3 只传感器继续按步骤5 进行，直到所有4 只模拟传感器的传输都已被读入接收器的存储器中...
