蒸汽型溴化锂吸收式热泵机组工作原理

蒸汽型溴化锂吸收式热泵机组工作原理_第1页
1/5
蒸汽型溴化锂吸收式热泵机组工作原理_第2页
2/5
蒸汽型溴化锂吸收式热泵机组工作原理_第3页
3/5

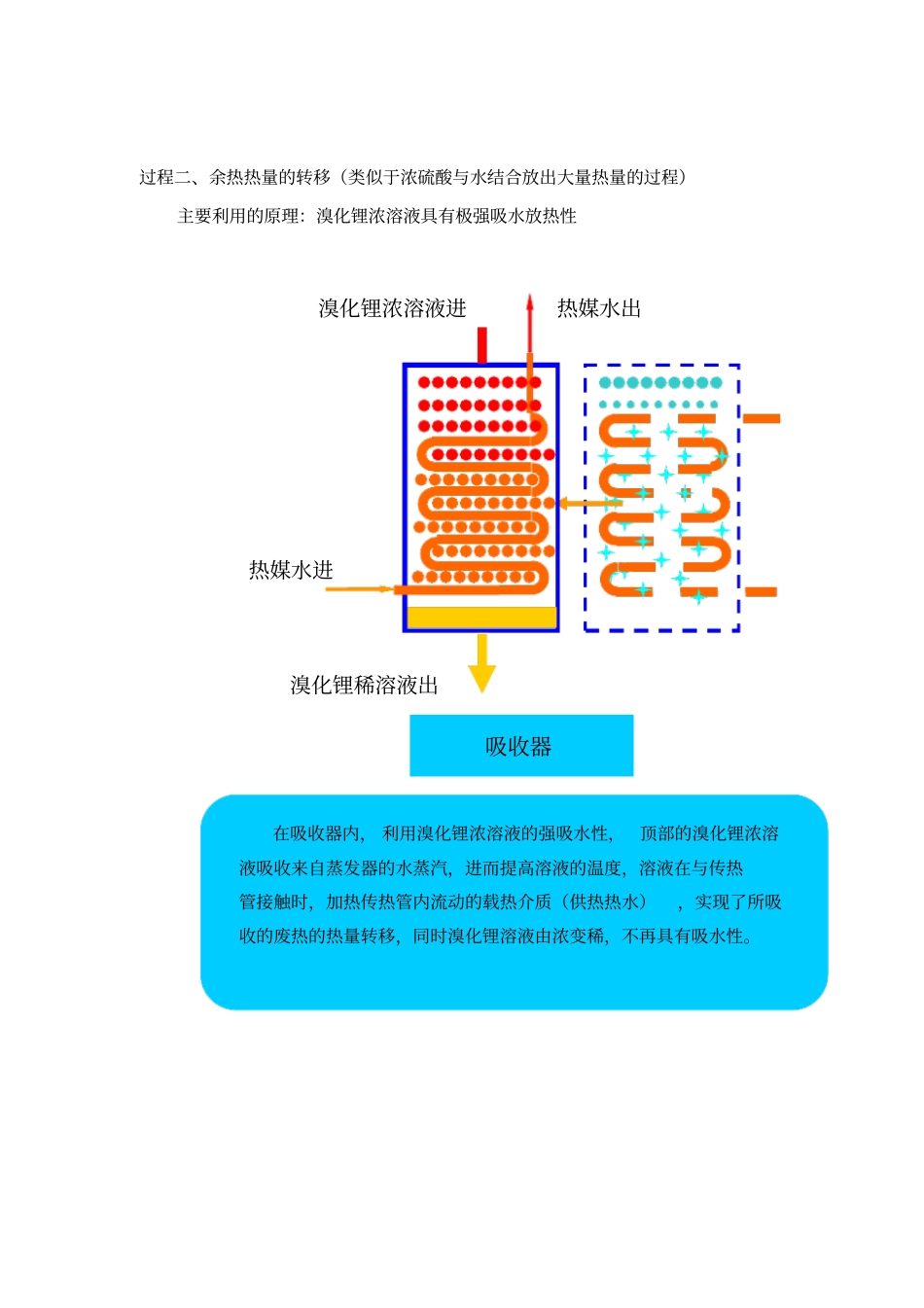

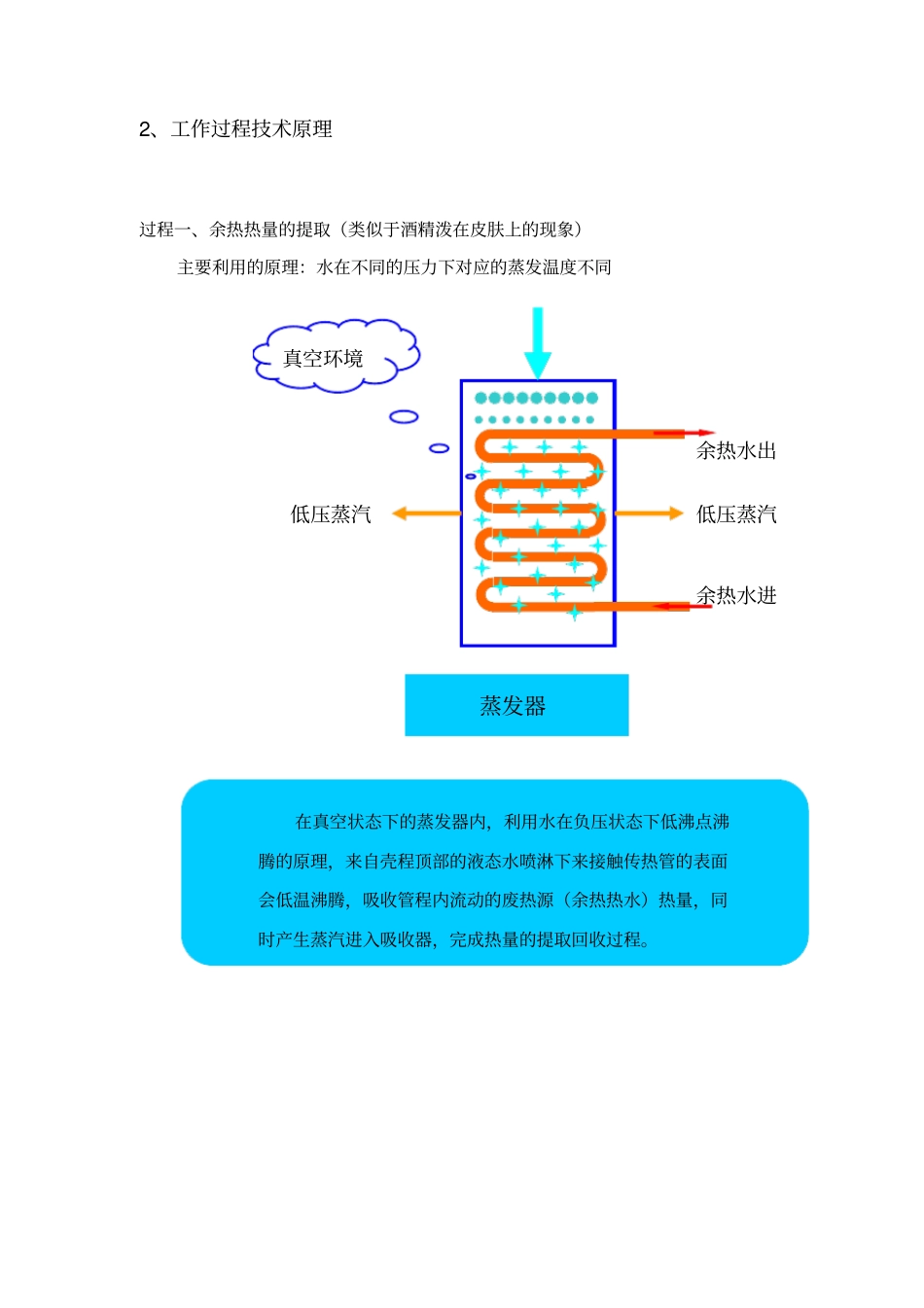

蒸汽型溴化锂吸收式热泵机组工作原理1、结构组成蒸汽型溴化锂吸收式热泵机组以0.3Mpa 以上蒸汽产生的热能为驱动热源,溴化锂浓溶液为吸收剂, 水为蒸发剂, 利用水在低压真空状态下低沸点沸腾的特性,提取低品位废热源中的热量,通过回收转换制取工艺性、 采暖或生活用高品位热水。吸收式热泵机组由发生器、冷凝器、蒸发器、吸收器、热交换器及自动控制系统组成。发生器吸 收 器蒸发器控制系统汽水汽稀浓冷凝器电能出运行信号出控制信号出供热水进驱动蒸汽凝水供热水出辅助设备余热水进余热水出2、工作过程技术原理过程一、余热热量的提取(类似于酒精泼在皮肤上的现象)主要利用的原理:水在不同的压力下对应的蒸发温度不同在真空状态下的蒸发器内,利用水在负压状态下低沸点沸腾的原理,来自壳程顶部的液态水喷淋下来接触传热管的表面会低温沸腾,吸收管程内流动的废热源(余热热水)热量,同时产生蒸汽进入吸收器,完成热量的提取回收过程。蒸发器余热水进余热水出真空环境低压蒸汽低压蒸汽过程二、余热热量的转移(类似于浓硫酸与水结合放出大量热量的过程)主要利用的原理:溴化锂浓溶液具有极强吸水放热性热媒水进溴化锂浓溶液进溴化锂稀溶液出热媒水出在吸收器内, 利用溴化锂浓溶液的强吸水性,顶部的溴化锂浓溶液吸收来自蒸发器的水蒸汽,进而提高溶液的温度,溶液在与传热管接触时,加热传热管内流动的载热介质(供热热水),实现了所吸收的废热的热量转移,同时溴化锂溶液由浓变稀,不再具有吸水性。吸收器过程三、吸收工质的浓缩(类似于熬粥的过程)主要利用的原理:一定压力的条件下,不同物质----水与溴化锂的蒸发温度不同溴化锂稀溶液进溴化锂浓溶液出驱动蒸汽进凝水出二次蒸汽出发生器在发生器内,利用驱动蒸汽产生的热量,对来自吸收器的溴化锂稀溶液进行浓缩,产生的浓溶液又具有强吸水性,继续进入吸收器进行吸收水蒸气,同时产生的水蒸汽进入冷凝器。过程四、热媒介质的二次加热(类似于汽水换热器的加热过程)主要利用的原理:基本的热传递原理二次蒸汽进蒸发凝水出冷凝器热媒出热媒进在冷凝器内,利用来自发生器的高温水蒸汽的凝结潜热,对来自吸收器的载热介质(供热热水)进行再次加热,最终对外输出所需要的热水。蒸汽凝结后产生的水进入吸收器进行蒸发,继续进行余热热量的回收提取。
