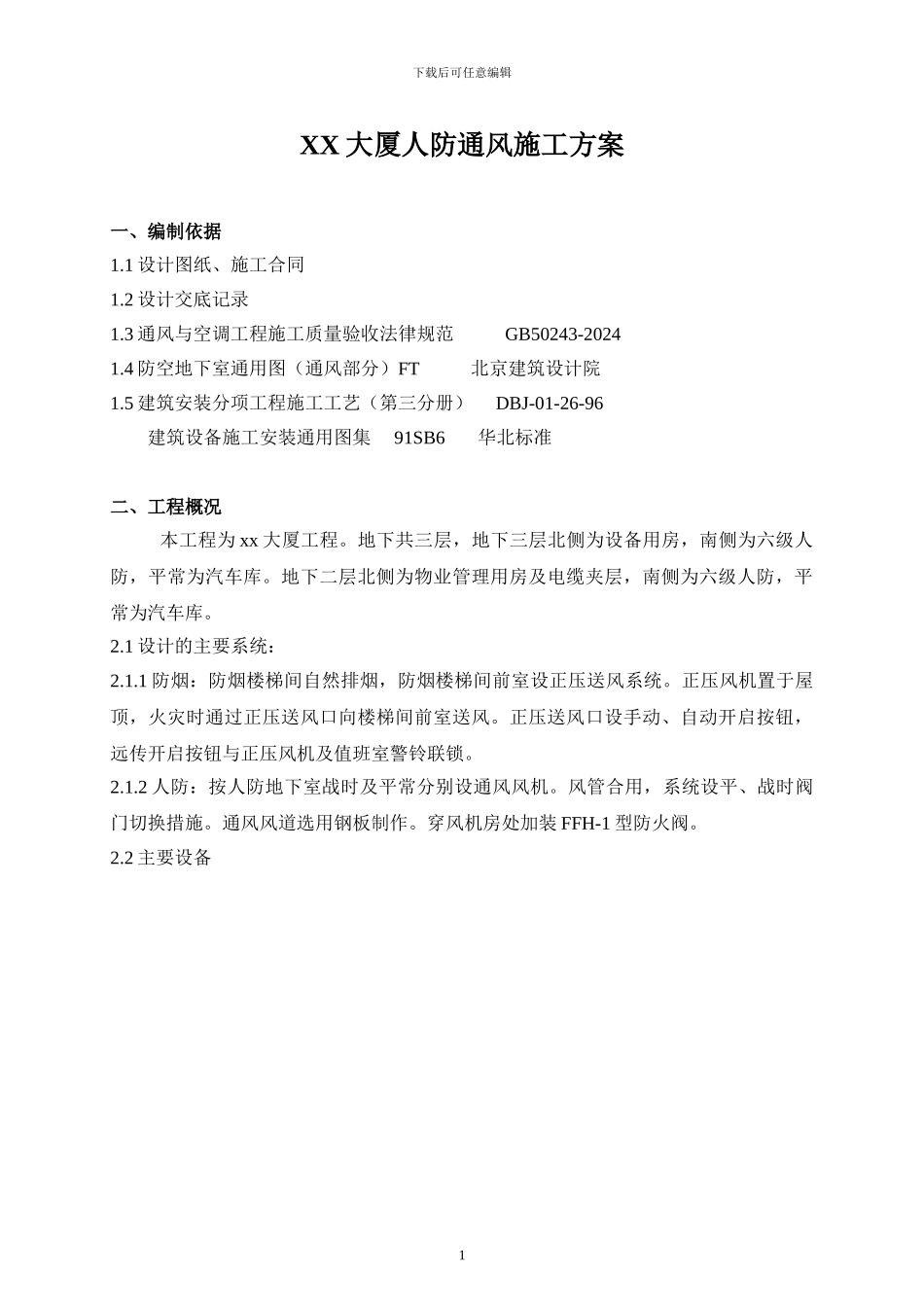

XX大厦人防通风施工方案

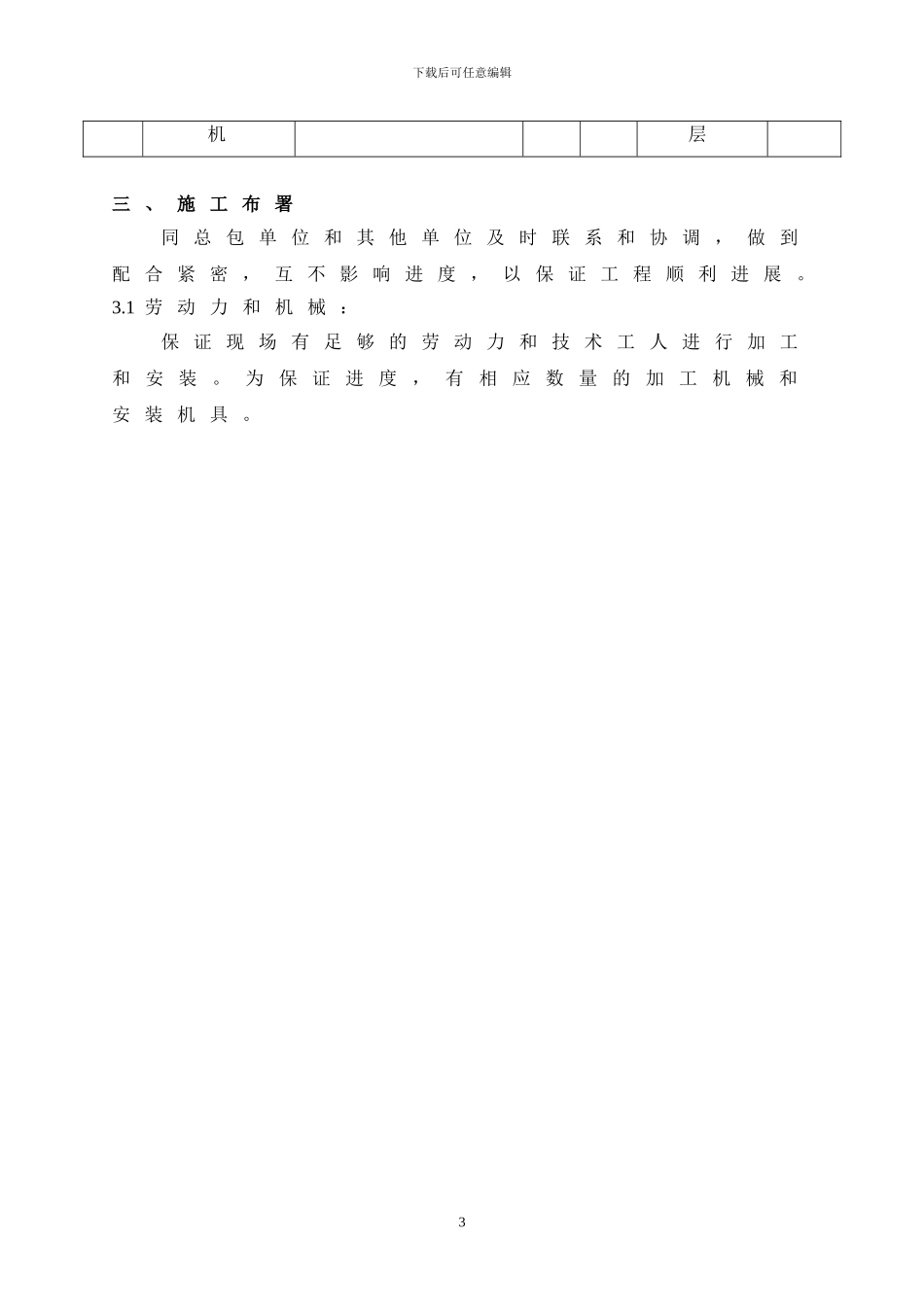

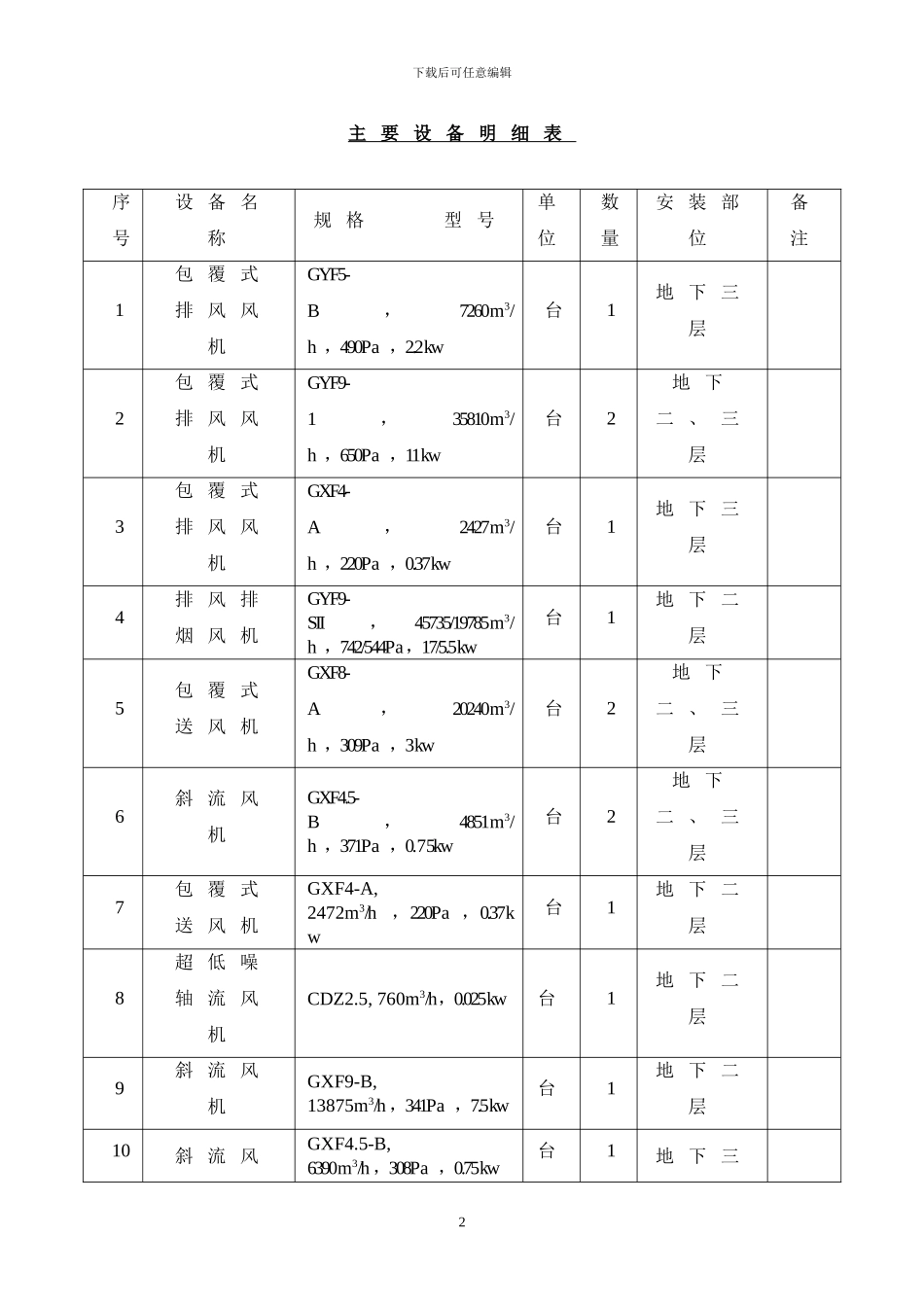

下载后可任意编辑XX 大厦人防通风施工方案一、编制依据1.1 设计图纸、施工合同1.2 设计交底记录1.3 通风与空调工程施工质量验收法律规范 GB50243-20241.4 防空地下室通用图（通风部分）FT 北京建筑设计院1.5 建筑安装分项工程施工工艺（第三分册） DBJ-01-26-96建筑设备施工安装通用图集 91SB6 华北标准二、工程概况本工程为 xx 大厦工程。地下共三层，地下三层北侧为设备用房，南侧为六级人防，平常为汽车库。地下二层北侧为物业管理用房及电缆夹层，南侧为六级人防，平常为汽车库。2.1 设计的主要系统：2.1.1 防烟：防烟楼梯间自然排烟，防烟楼梯间前室设正压送风系统。正压风机置于屋顶，火灾时通过正压送风口向楼梯间前室送风。正压送风口设手动、自动开启按钮，远传开启按钮与正压风机及值班室警铃联锁。2.1.2 人防：按人防地下室战时及平常分别设通风风机。风管合用，系统设平、战时阀门切换措施。通风风道选用钢板制作。穿风机房处加装 FFH-1 型防火阀。2.2 主要设备1下载后可任意编辑主 要 设 备 明 细 表序号设 备 名称规 格 型 号单位数量安 装 部位备注1包 覆 式排 风 风机GYF5-B，7260m3/h ，490Pa ，2.2kw台1地 下 三层2包 覆 式排 风 风机GYF9-1，35810m3/h ，650Pa ，11kw台2地 下二 、 三层3包 覆 式排 风 风机GXF4-A，2427m3/h ，220Pa ，0.37kw台1地 下 三层4排 风 排烟 风 机GYF9-SII，45735/19785m3/h ，742/544Pa，17/5.5kw台1地 下 二层5包 覆 式送 风 机GXF8-A，20240m3/h ，309Pa ，3kw台2地 下二 、 三层6斜 流 风机GXF4.5-B，4851m3/h ，371Pa ，0.75kw台2地 下二 、 三层7包 覆 式送 风 机GXF4-A, 2472m3/h ，220Pa ，0.37kw台1地 下 二层8超 低 噪轴 流 风机CDZ2.5, 760m3/h，0.025kw台1地 下 二层9斜 流 风机GXF9-B, 13875m3/h ，341Pa ，7.5kw台1地 下 二层10斜 流 风GXF4.5-B, 6390m3/h ，308Pa ，0.75kw台1地 下 三2下载后可任意编辑机层三 、 施 工 布 署同 总 包 单 位 和 其 他 单 位 及 时 联 系 和 协 调 ， 做 到配 合 紧 密 ， 互 不 影 响 进 度 ， 以 保 证 工 程 顺 利 进 展 。3.1 劳 动 力 和 机 械 ：保 证 现 场 有 足 够 的 劳 动 力 和 技 术 工 人 进 行 加 工和 安 装 。 为 保 证 进 度 ，...
