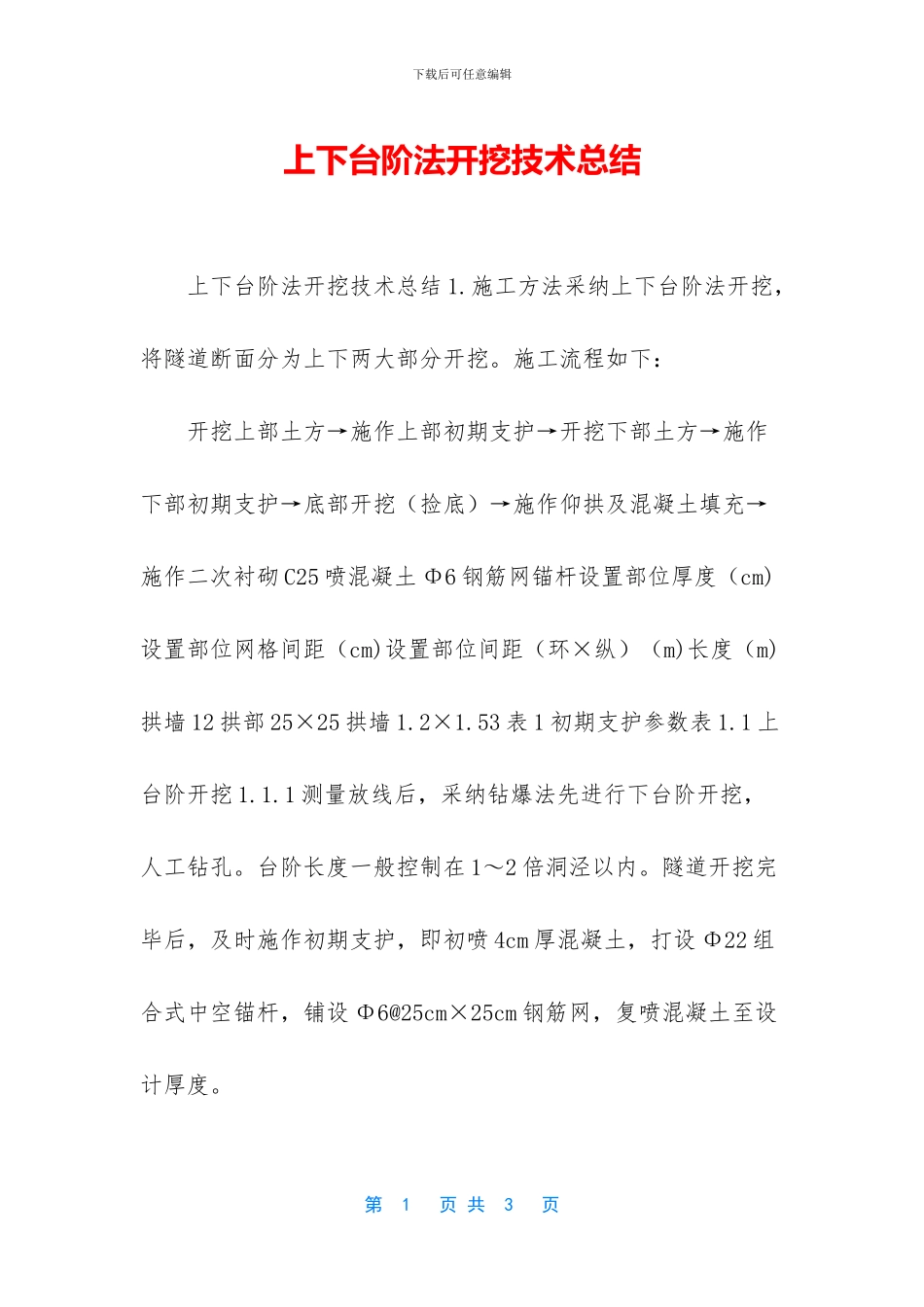

上下台阶法开挖技术总结

下载后可任意编辑上下台阶法开挖技术总结 上下台阶法开挖技术总结 1.施工方法采纳上下台阶法开挖，将隧道断面分为上下两大部分开挖。施工流程如下： 开挖上部土方→施作上部初期支护→开挖下部土方→施作下部初期支护→底部开挖（捡底）→施作仰拱及混凝土填充→施作二次衬砌 C25 喷混凝土 Φ6 钢筋网锚杆设置部位厚度（cm)设置部位网格间距（cm)设置部位间距（环×纵）（m)长度（m)拱墙 12 拱部 25×25 拱墙 1.2×1.53 表 1 初期支护参数表 1.1 上台阶开挖 1.1.1 测量放线后，采纳钻爆法先进行下台阶开挖，人工钻孔。台阶长度一般控制在 1～2 倍洞泾以内。隧道开挖完毕后，及时施作初期支护，即初喷 4cm 厚混凝土，打设 Φ22 组合式中空锚杆，铺设 Φ6@25cm×25cm 钢筋网，复喷混凝土至设计厚度。 第 1 页 共 3 页下载后可任意编辑 1.2 下台阶开挖 1.2.1 测量放线后，采纳钻爆法先进行下台阶开挖，人工钻孔。开挖完成后，测量放线后，采纳钻爆法先进行下台阶开挖，人工钻孔对开挖面进行初期支护，初喷 4cm厚混凝土。拱部打设 22 组合式中空锚杆，L=3.0m，铺设6@25cm×25cm 钢筋网，复喷混凝土至设计厚度。 1.3 底部开挖底部开挖完成后，及时施作初期支护，喷射混凝土至涉及设计厚度，及时封闭成环。 1.4 灌注仰拱及填充（仰拱和填充要分开施作）1.5 根据监控两侧分析，待初期支护收敛后，利用模板台车一次性灌注。 台阶法施工工序纵断面图 2、质量控制要点（1）隧道施工应坚持“弱爆破、短进尺、强支护、早封闭、勤测量”的原则，每次开挖完毕后，及时施作初期支护，及早封闭成环。 （2）（3）工序变化初应加强初期支护。隧道开挖后初期支护应及时封闭成环，封闭位置距离掌子面不得大于 90m。 第 2 页 共 3 页下载后可任意编辑 （4）台阶开挖高度可根据围岩及现场施工机具做适当调整，台阶长度一般控制在 1～2 倍洞泾以内。 （5）施工中解决好上下台阶施工干扰问题，下部施工减少对上部围岩、支护的扰动。 3、质量验收标准隧道允许超挖值（cm）4、安全保证措施(1)施工期间，应对支护的稳定状态进行定期和不定期的检查。在不良地质地段，由专人每班检查。当发现支护变形或损坏后，应及时进行修整加固，当险情危险时，应将人员撤出危险区。 （2）爆破完成后，为防止出现掉块现象，需要对隧道开挖面进行找顶，找顶完毕后方可进行下步施工。 （3）在开挖过程中随时注意围岩动态，当发现围岩不稳定时必须实行相应的加固措施，直到确定无危险后方可继续施工。 第 3 页 共 3 页
