开关柜的基本知识介绍

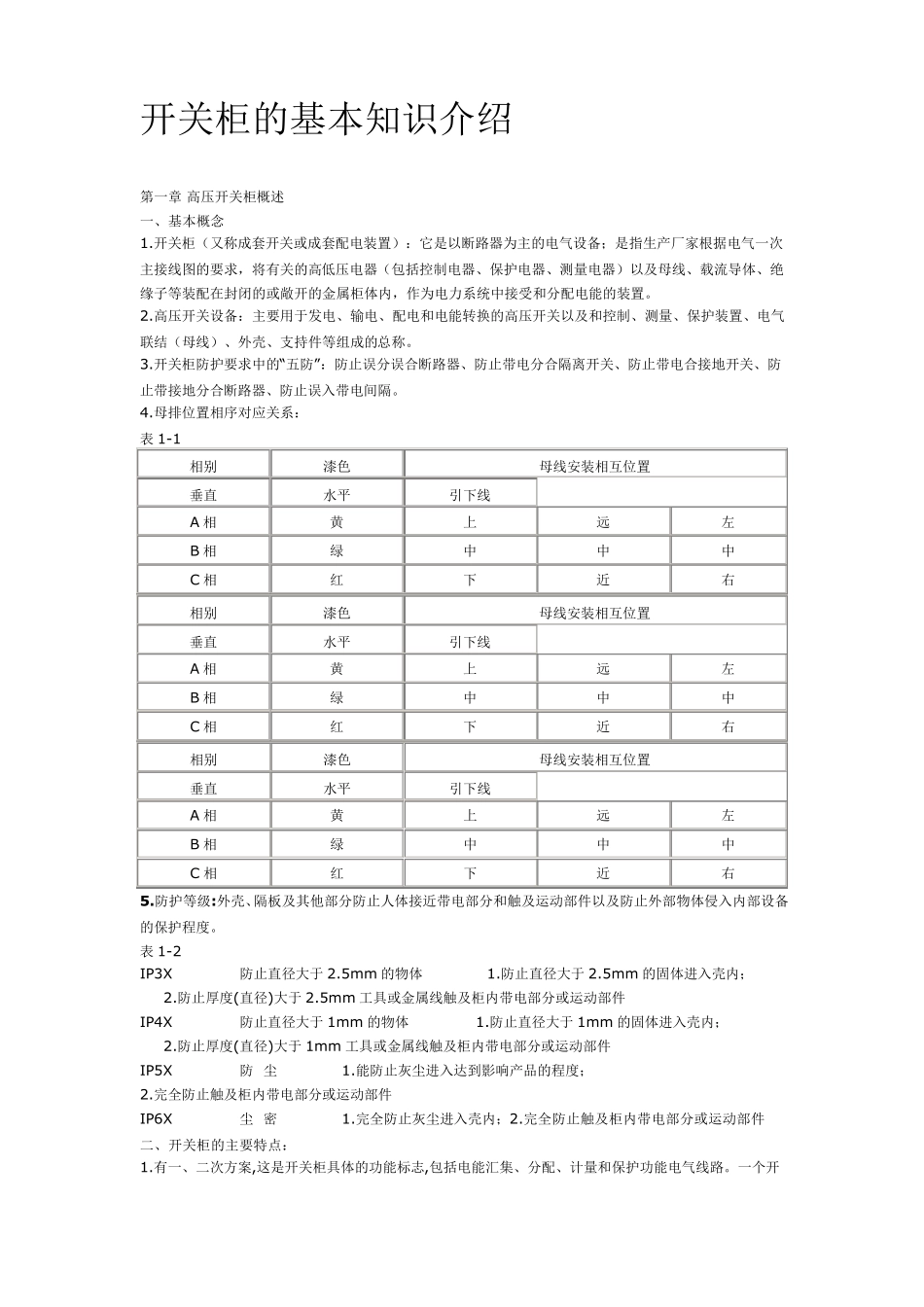

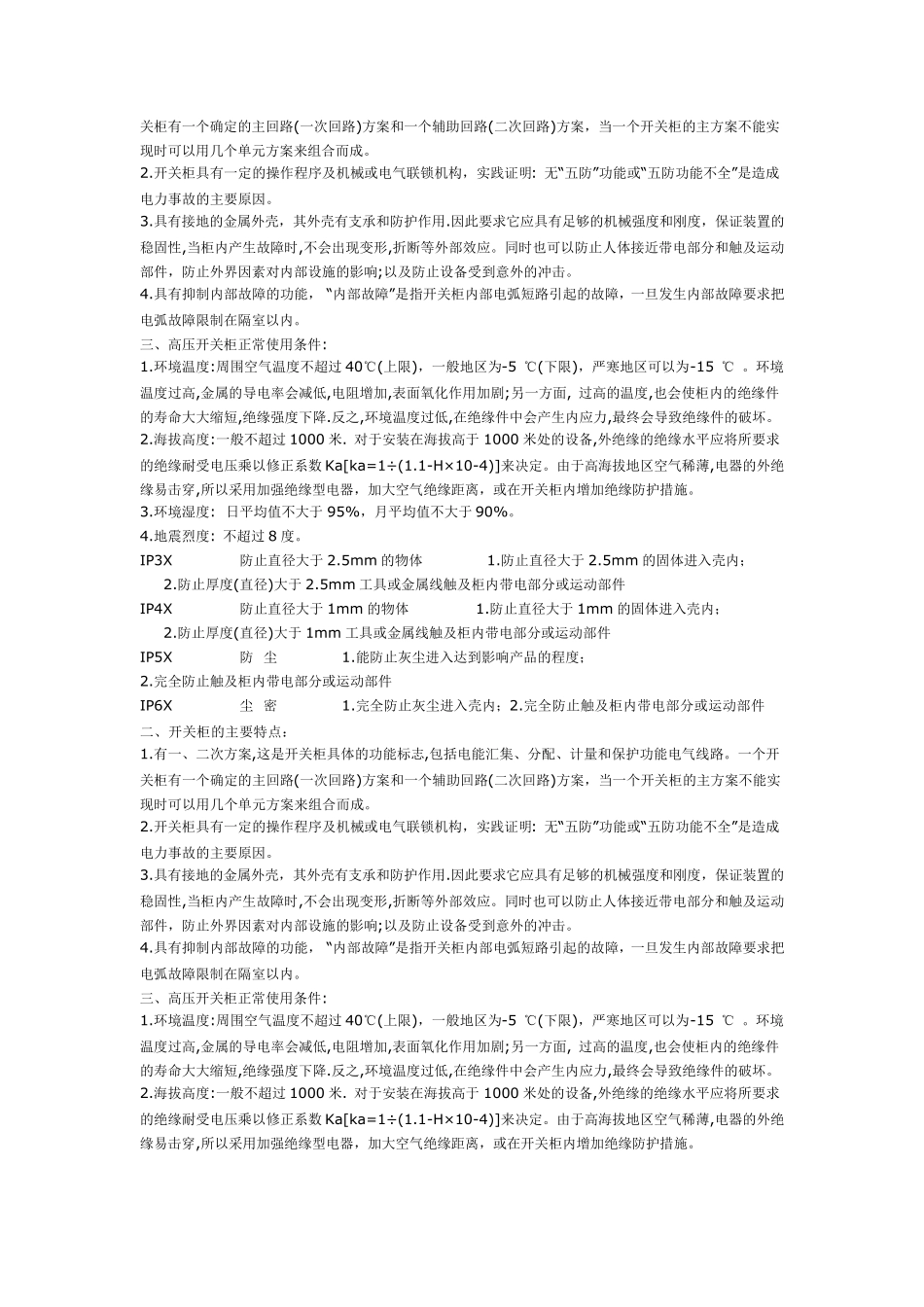

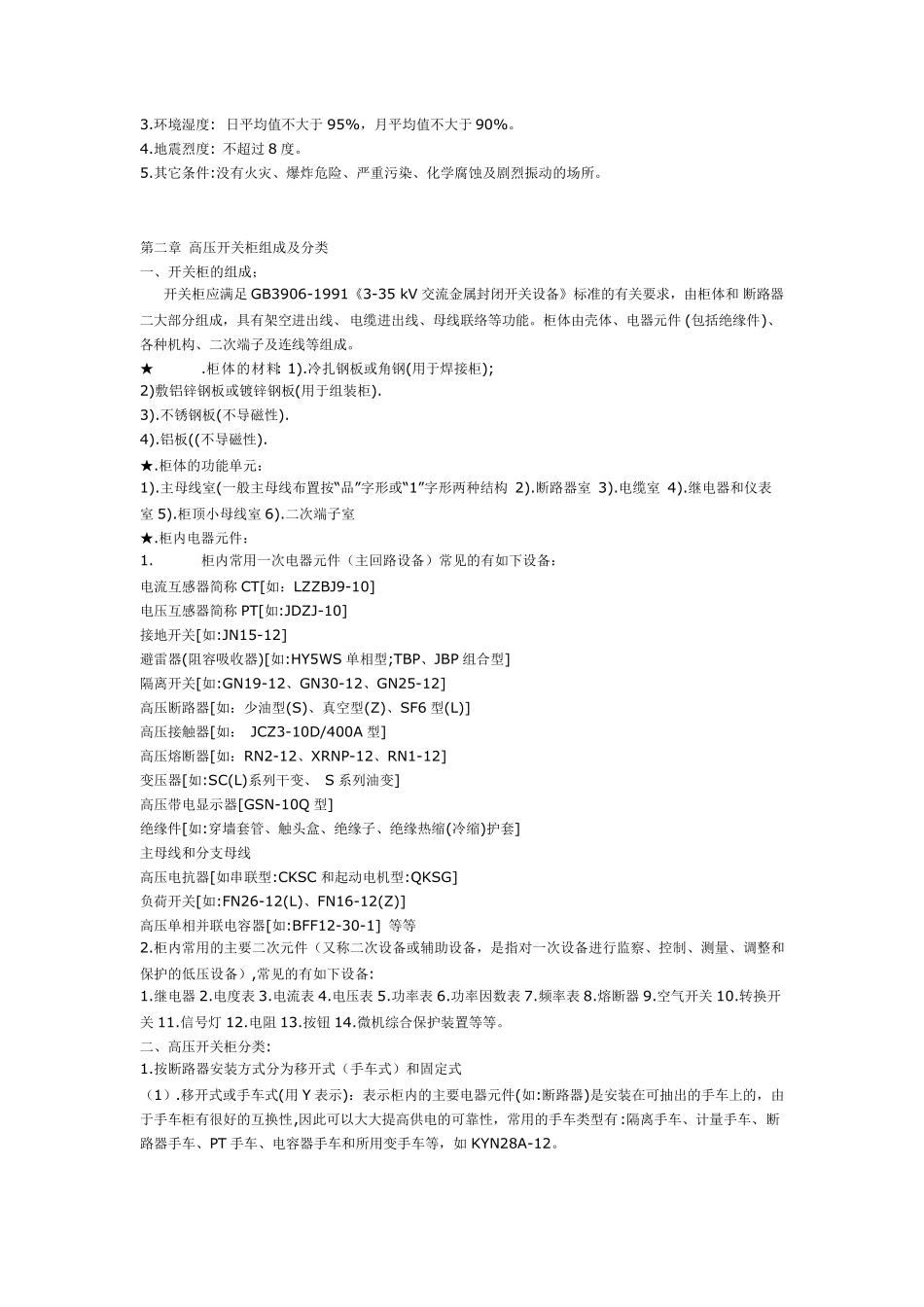

开关柜的基本知识介绍 第一章 高压开关柜概述 一、基本概念 1.开关柜（又称成套开关或成套配电装置）：它是以断路器为主的电气设备；是指生产厂家根据电气一次主接线图的要求，将有关的高低压电器（包括控制电器、保护电器、测量电器）以及母线、载流导体、绝缘子等装配在封闭的或敞开的金属柜体内，作为电力系统中接受和分配电能的装置。 2.高压开关设备：主要用于发电、输电、配电和电能转换的高压开关以及和控制、测量、保护装置、电气联结（母线）、外壳、支持件等组成的总称。 3.开关柜防护要求中的“五防”：防止误分误合断路器、防止带电分合隔离开关、防止带电合接地开关、防止带接地分合断路器、防止误入带电间隔。 4.母排位置相序对应关系： 表 1-1 相别 漆色 母线安装相互位置 垂直 水平 引下线 A 相 黄 上 远 左 B 相 绿 中 中 中 C 相 红 下 近 右 相别 漆色 母线安装相互位置 垂直 水平 引下线 A 相 黄 上 远 左 B 相 绿 中 中 中 C 相 红 下 近 右 相别 漆色 母线安装相互位置 垂直 水平 引下线 A 相 黄 上 远 左 B 相 绿 中 中 中 C 相 红 下 近 右 5.防护等级:外壳、隔板及其他部分防止人体接近带电部分和触及运动部件以及防止外部物体侵入内部设备的保护程度。 表 1-2 IP3X 防止直径大于 2.5mm 的物体 1.防止直径大于 2.5mm 的固体进入壳内； 2.防止厚度(直径)大于 2.5mm 工具或金属线触及柜内带电部分或运动部件 IP4X 防止直径大于 1mm 的物体 1.防止直径大于 1mm 的固体进入壳内； 2.防止厚度(直径)大于 1mm 工具或金属线触及柜内带电部分或运动部件 IP5X 防 尘 1.能防止灰尘进入达到影响产品的程度； 2.完全防止触及柜内带电部分或运动部件 IP6X 尘 密 1.完全防止灰尘进入壳内；2.完全防止触及柜内带电部分或运动部件 二、开关柜的主要特点： 1.有一、二次方案,这是开关柜具体的功能标志,包括电能汇集、分配、计量和保护功能电气线路。一个开关柜有一个确定的主回路(一次回路)方案和一个辅助回路(二次回路)方案，当一个开关柜的主方案不能实现时可以用几个单元方案来组合而成。 2.开关柜具有一定的操作程序及机械或电气联锁机构，实践证明: 无“五防” 功能或“五防功能不全” 是造成电力事故的主要原因。 3.具有接地的金属外壳，其外壳有支承和防护作用.因此要求它应具有足够的机械强度和刚度，...
