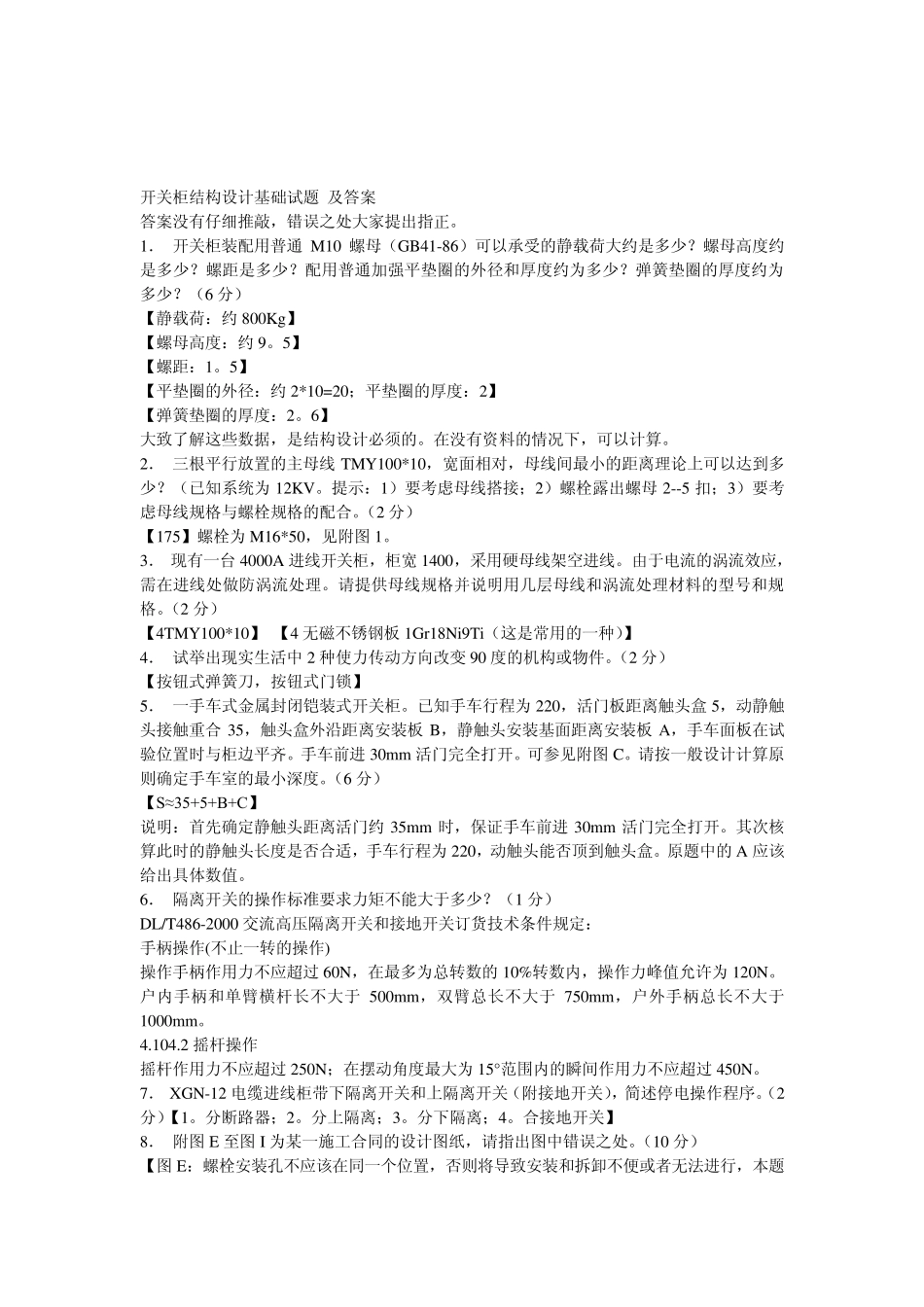

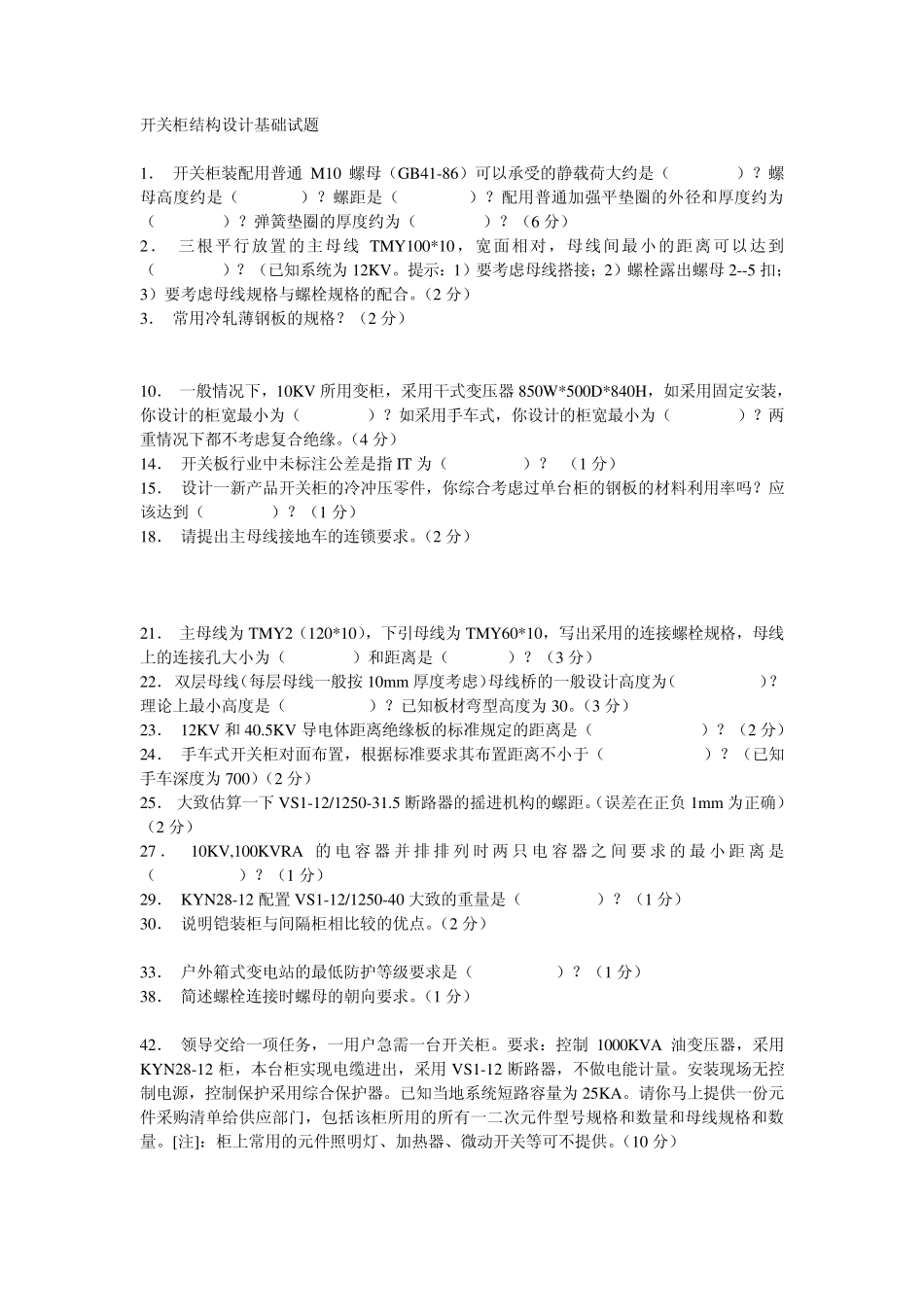

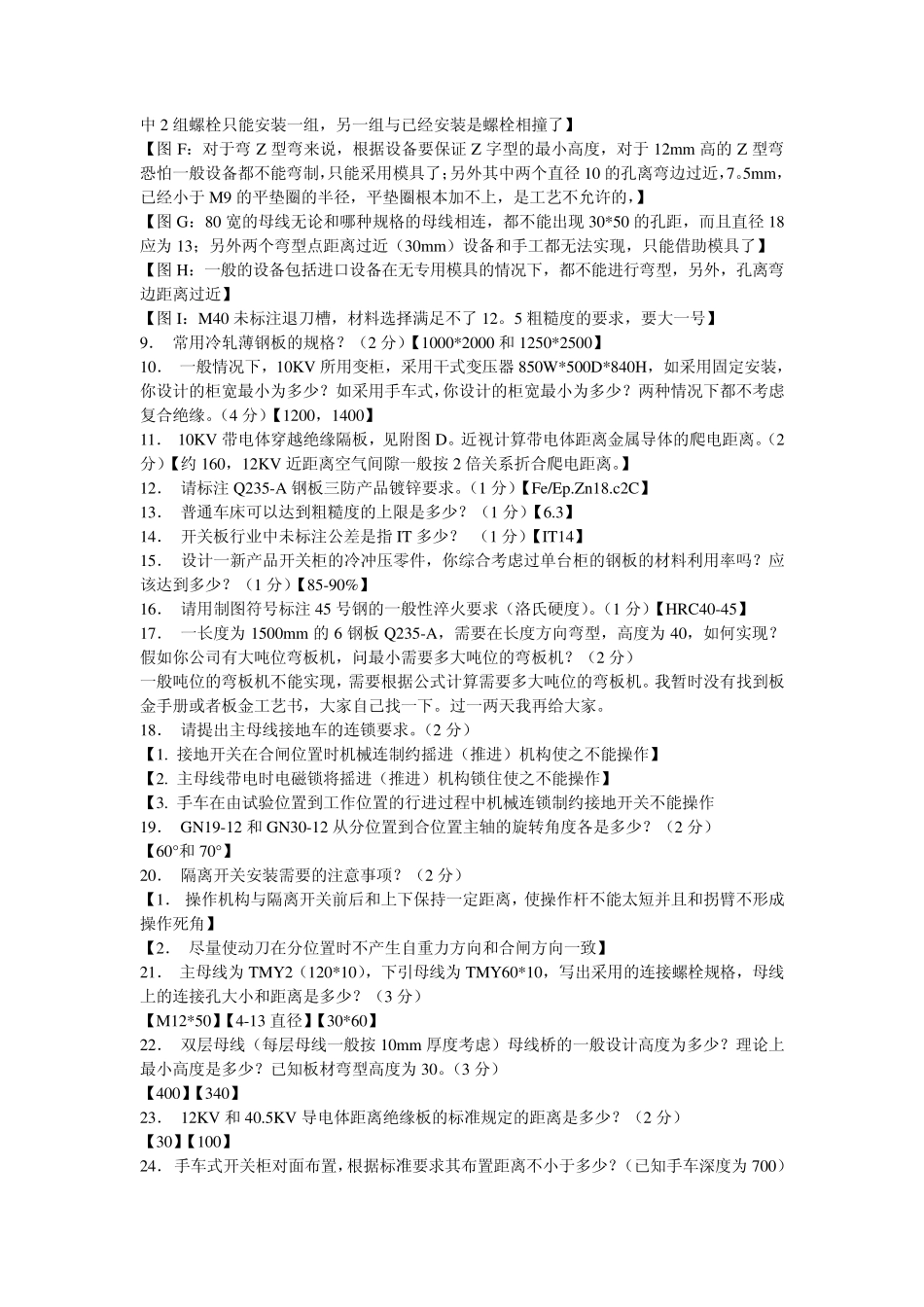

开关柜结构设计基础试题 1． 开关柜装配用普通 M10 螺母（GB41-86）可以承受的静载荷大约是（ ）？螺母高度约是（ ）？螺距是（ ）？配用普通加强平垫圈的外径和厚度约为（ ）？弹簧垫圈的厚度约为（ ）？（6 分） 2． 三根平行放置的主母线 TMY100*10，宽面相对，母线间最小的距离可以达到（ ）？（已知系统为 12KV。提示：1）要考虑母线搭接；2）螺栓露出螺母 2--5 扣；3）要考虑母线规格与螺栓规格的配合。（2 分） 3． 常用冷轧薄钢板的规格？（2 分） 10． 一般情况下，10KV 所用变柜，采用干式变压器 850W*500D*840H，如采用固定安装，你设计的柜宽最小为（ ）？如采用手车式，你设计的柜宽最小为（ ）？两重情况下都不考虑复合绝缘。（4 分） 14． 开关板行业中未标注公差是指IT 为（ ）？ （1 分） 15． 设计一新产品开关柜的冷冲压零件，你综合考虑过单台柜的钢板的材料利用率吗？应该达到（ ）？（1 分） 18． 请提出主母线接地车的连锁要求。（2 分） 21． 主母线为 TMY2（120*10），下引母线为 TMY60*10，写出采用的连接螺栓规格，母线上的连接孔大小为（ ）和距离是（ ）？（3 分） 22． 双层母线（每层母线一般按10m m 厚度考虑）母线桥的一般设计高度为（ ）？理论上最小高度是（ ）？已知板材弯型高度为 30。（3 分） 23． 12KV 和 40.5KV 导电体距离绝缘板的标准规定的距离是（ ）？（2 分） 24． 手车式开关柜对面布置，根据标准要求其布置距离不小于（ ）？（已知手车深度为 700）（2 分） 25． 大致估算一下 VS1-12/1250-31.5 断路器的摇进机构的螺距。（误差在正负1m m 为正确）（2 分） 27 ． 10KV,100KVRA 的 电容器 并排排列时两 只电容器 之间 要 求的 最 小 距 离 是（ ）？（1 分） 29． KYN28-12 配置 VS1-12/1250-40 大致的重量是（ ）？（1 分） 30． 说明铠装柜与间隔柜相比较的优点。（2 分） 33． 户外箱式变电站的最低防护等级要求是（ ）？（1 分） 38． 简述螺栓连接时螺母的朝向要求。（1 分） 42． 领导交给一项任务，一用户急需一台开关柜。要求：控制1000KVA 油变压器，采用KYN28-12 柜，本台柜实现电缆进出，采用 VS1-12 断路器，不做电能计量。安装现场无控制电源，控制保护采用综合保护器。已知当地系统短路容量为 25KA。请你马上提供一份元件采购清单给供应部门，包括该柜所用...
