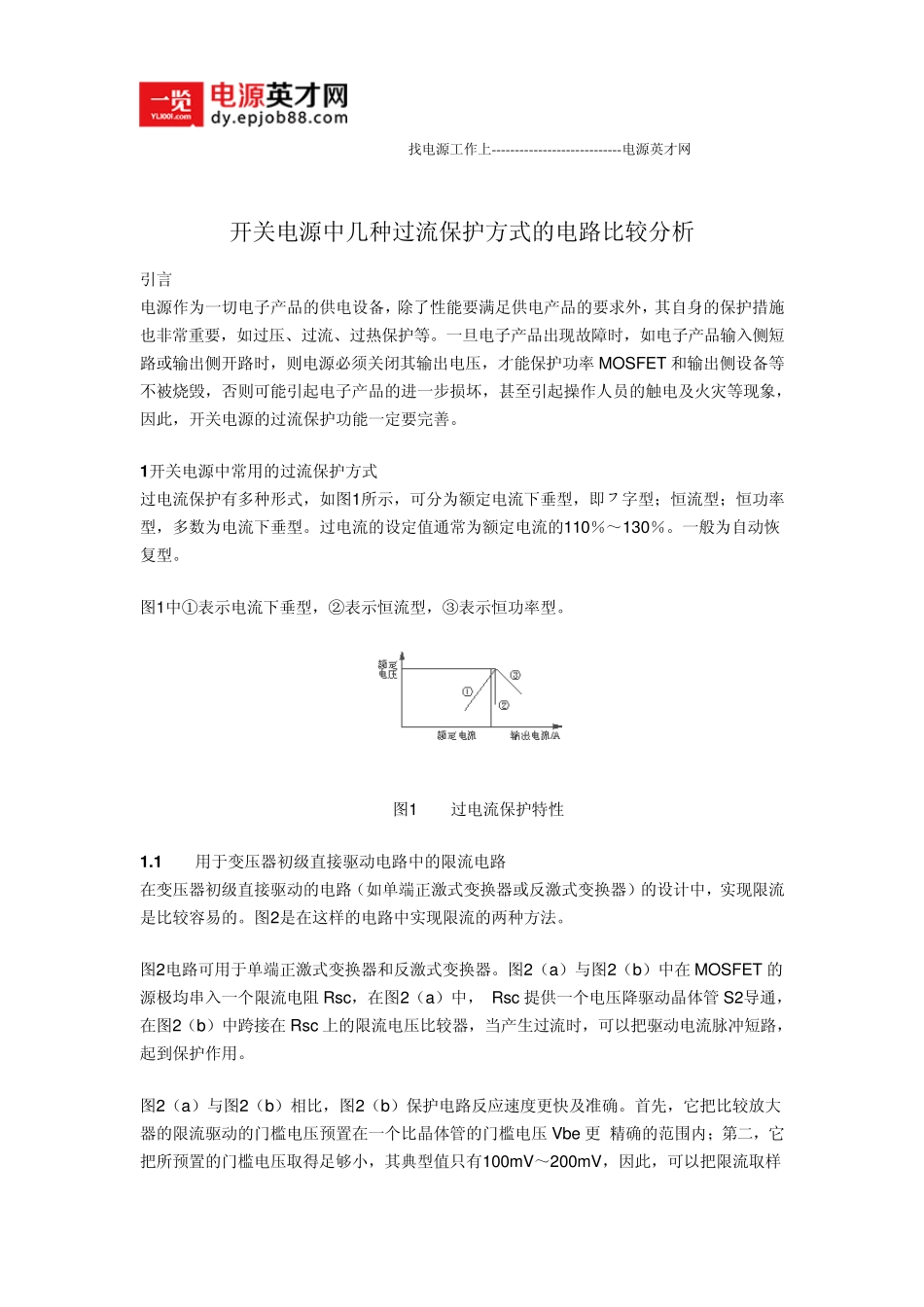

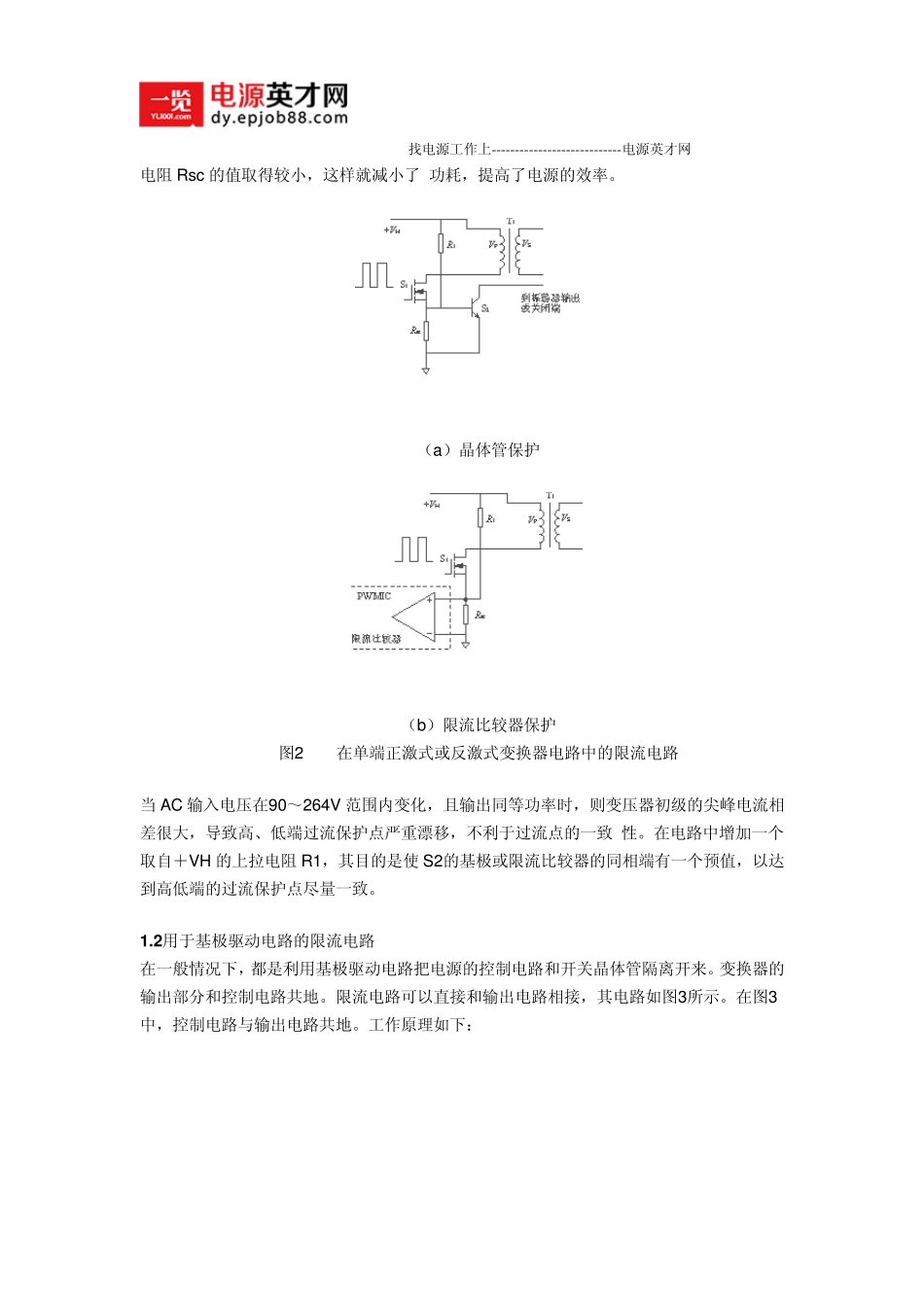

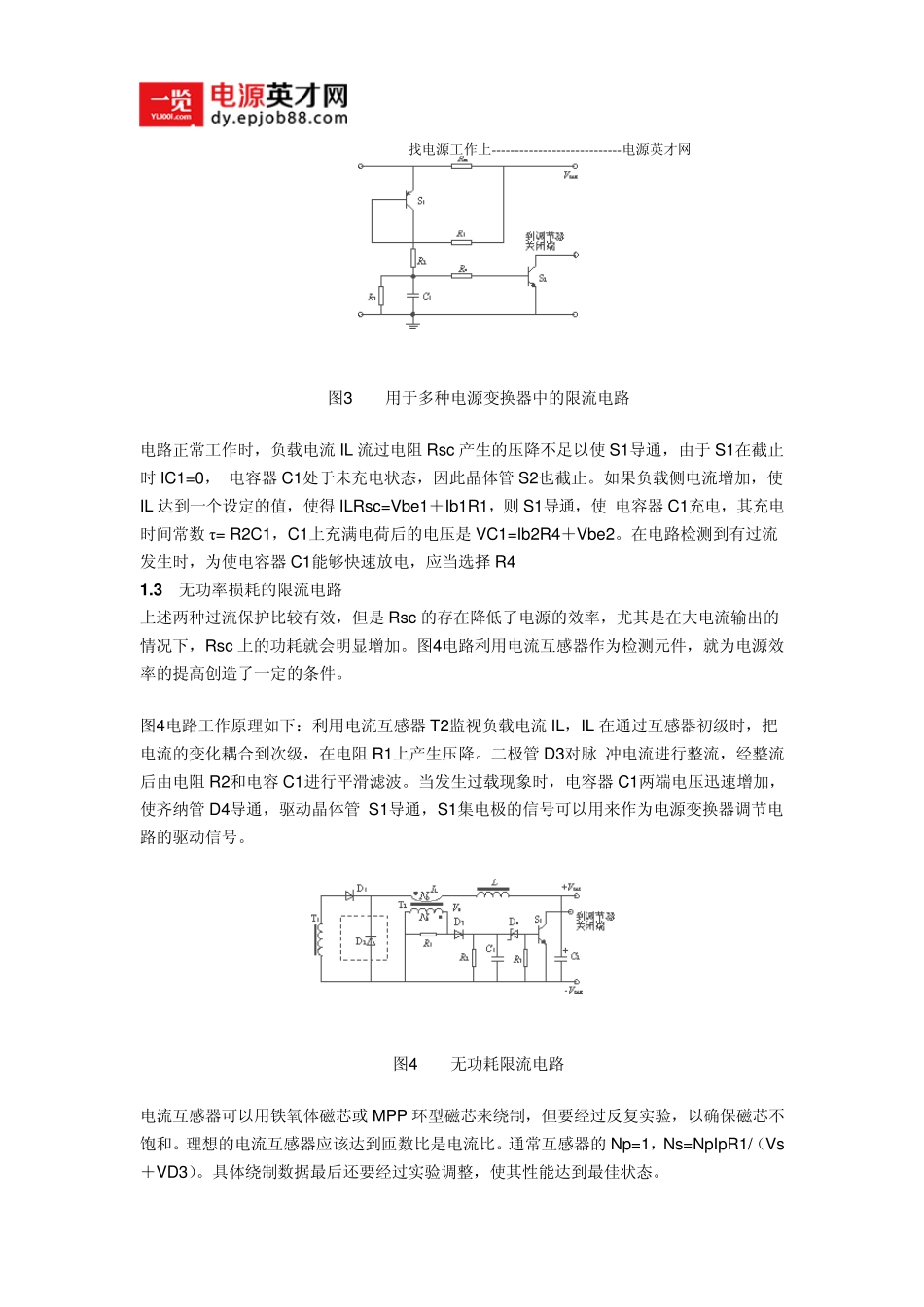

找电源工作上----------------------------电源英才网 开关电源中几种过流保护方式的电路比较分析 引言 电源作为一切电子产品的供电设备，除了性能要满足供电产品的要求外，其自身的保护措施也非常重要，如过压、过流、过热保护等。一旦电子产品出现故障时，如电子产品输入侧短路或输出侧开路时，则电源必须关闭其输出电压，才能保护功率 MOSFET 和输出侧设备等不被烧毁，否则可能引起电子产品的进一步损坏，甚至引起操作人员的触电及火灾等现象，因此，开关电源的过流保护功能一定要完善。 1 开关电源中常用的过流保护方式 过电流保护有多种形式，如图1所示，可分为额定电流下垂型，即フ字型；恒流型；恒功率型，多数为电流下垂型。过电流的设定值通常为额定电流的110％～130％。一般为自动恢复型。 图1中①表示电流下垂型，②表示恒流型，③表示恒功率型。 图1 过电流保护特性 1 .1 用于变压器初级直接驱动电路中的限流电路 在变压器初级直接驱动的电路（如单端正激式变换器或反激式变换器）的设计中，实现限流是比较容易的。图2是在这样的电路中实现限流的两种方法。 图2电路可用于单端正激式变换器和反激式变换器。图2（a）与图2（b）中在 MOSFET 的源极均串入一个限流电阻 Rsc，在图2（a）中， Rsc 提供一个电压降驱动晶体管 S2导通，在图2（b）中跨接在 Rsc 上的限流电压比较器，当产生过流时，可以把驱动电流脉冲短路，起到保护作用。 图2（a）与图2（b）相比，图2（b）保护电路反应速度更快及准确。首先，它把比较放大器的限流驱动的门槛电压预置在一个比晶体管的门槛电压 Vbe 更 精确的范围内；第二，它把所预置的门槛电压取得足够小，其典型值只有100mV～200mV，因此，可以把限流取样 找电源工作上----------------------------电源英才网 电阻Rsc 的值取得较小，这样就减小了 功耗，提高了电源的效率。 （a）晶体管保护 （b）限流比较器保护 图2 在单端正激式或反激式变换器电路中的限流电路 当AC 输入电压在90～264V 范围内变化，且输出同等功率时，则变压器初级的尖峰电流相差很大，导致高、低端过流保护点严重漂移，不利于过流点的一致 性。在电路中增加一个取自＋VH 的上拉电阻R1，其目的是使 S2的基极或限流比较器的同相端有一个预值，以达到高低端的过流保护点尽量一致。 1 .2 用于基极驱动电路的限流电路 在一般情况下，都是利用基极驱动电路把电源的控制电路和开关晶体管隔离开...
