开关电源的检修思路和检修方法

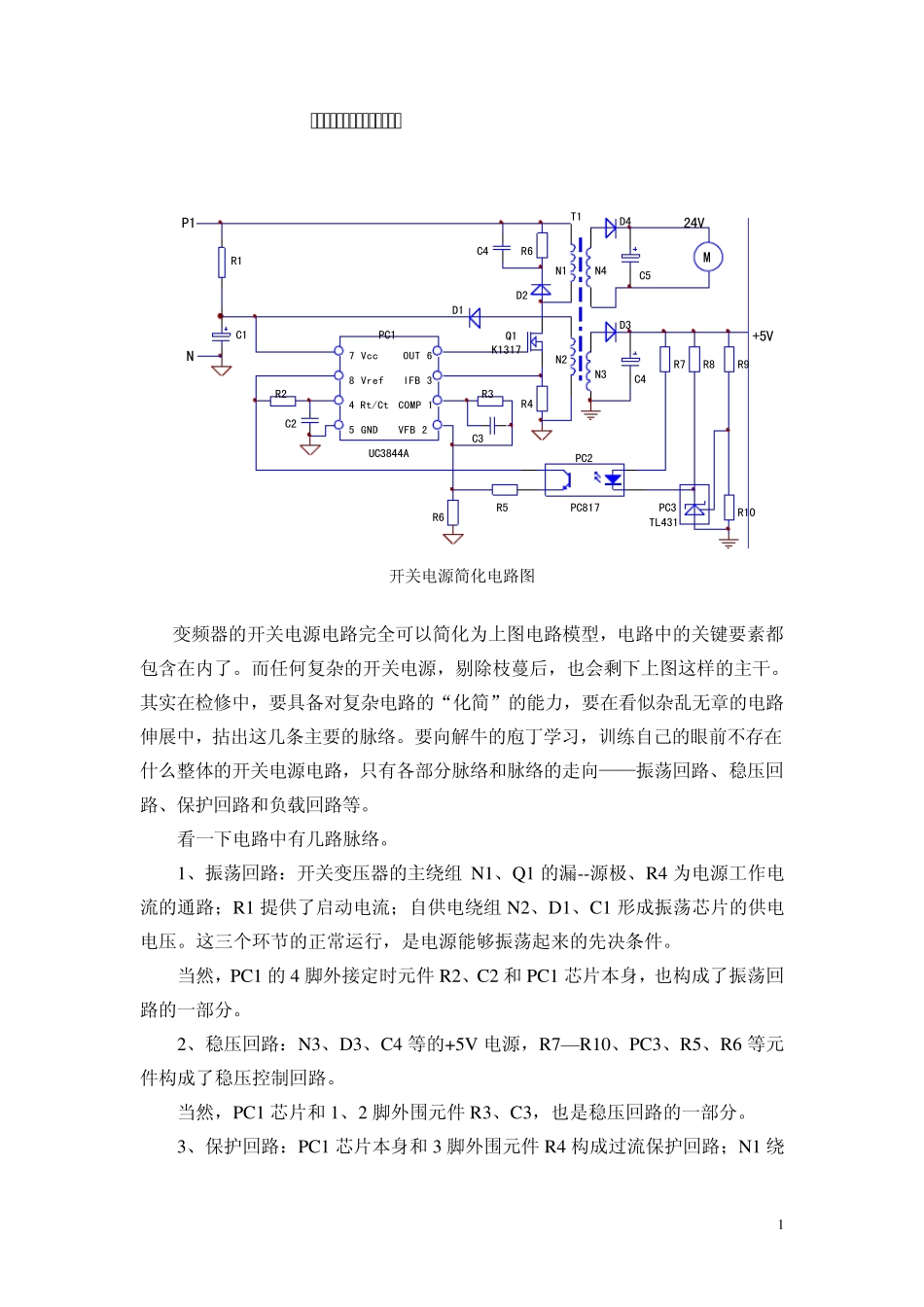

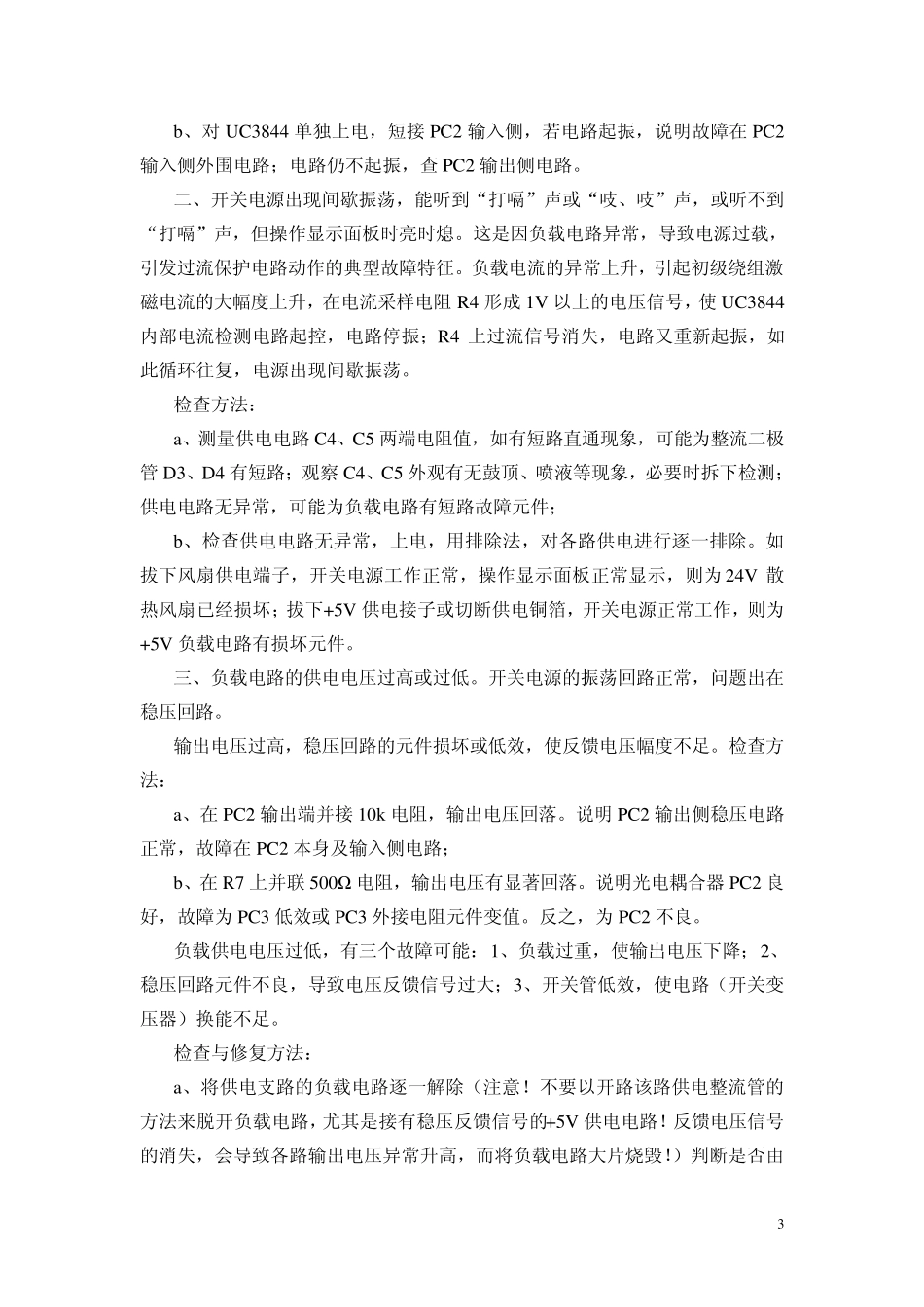

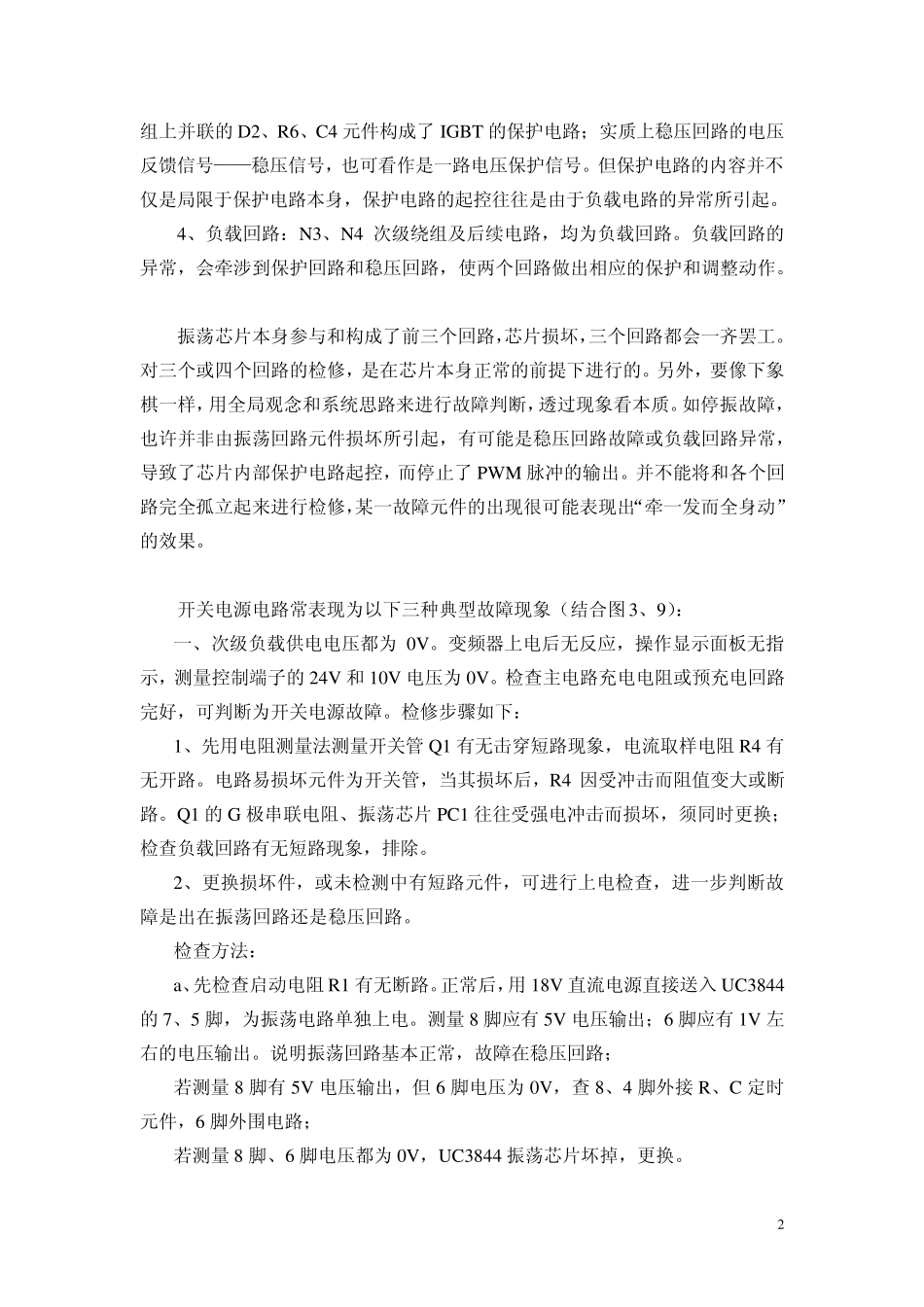

1 开关电源的检修思路和检修方法 7 VccOUT 6PC2PC1D1T1N3C3R3Q1N1C1R1R4P1IFB 3N28 Vref4 Rt/CtN5 GNDR2C2COMP 1VFB 2+5VR6R5D3C4R6R7R8PC3TL431PC817UC3844AK1317R9N4D4C4D2R10C524VM 开关电源简化电路图 变频器的开关电源电路完全可以简化为上图电路模型，电路中的关键要素都包含在内了。而任何复杂的开关电源，剔除枝蔓后，也会剩下上图这样的主干。其实在检修中，要具备对复杂电路的“化简”的能力，要在看似杂乱无章的电路伸展中，拈出这几条主要的脉络。要向解牛的庖丁学习，训练自己的眼前不存在什么整体的开关电源电路，只有各部分脉络和脉络的走向——振荡回路、稳压回路、保护回路和负载回路等。 看一下电路中有几路脉络。 1、振荡回路：开关变压器的主绕组 N1、Q1 的漏--源极、R4 为电源工作电流的通路；R1 提供了启动电流；自供电绕组 N2、D1、C1 形成振荡芯片的供电电压。这三个环节的正常运行，是电源能够振荡起来的先决条件。 当然，PC1 的4 脚外接定时元件 R2、C2 和PC1 芯片本身，也构成了振荡回路的一部分。 2、稳压回路：N3、D3、C4 等的+5V 电源，R7—R10、PC3、R5、R6 等元件构成了稳压控制回路。 当然，PC1 芯片和1、2 脚外围元件 R3、C3，也是稳压回路的一部分。 3、保护回路：PC1 芯片本身和3 脚外围元件 R4 构成过流保护回路；N1 绕 2 组上并联的D2、R6、C4 元件构成了IGBT 的保护电路；实质上稳压回路的电压反馈信号——稳压信号，也可看作是一路电压保护信号。但保护电路的内容并不仅是局限于保护电路本身，保护电路的起控往往是由于负载电路的异常所引起。 4、负载回路：N3、N4 次级绕组及后续电路，均为负载回路。负载回路的异常，会牵涉到保护回路和稳压回路，使两个回路做出相应的保护和调整动作。 振荡芯片本身参与和构成了前三个回路，芯片损坏，三个回路都会一齐罢工。对三个或四个回路的检修，是在芯片本身正常的前提下进行的。另外，要像下象棋一样，用全局观念和系统思路来进行故障判断，透过现象看本质。如停振故障，也许并非由振荡回路元件损坏所引起，有可能是稳压回路故障或负载回路异常，导致了芯片内部保护电路起控，而停止了PWM 脉冲的输出。并不能将和各个回路完全孤立起来进行检修，某一故障元件的出现很可能表现出“牵一发而全身动”的效果。 开关电源电路常表现为以下三种典型故障现象（结合图3、9）： 一、次级负载供电电压都为 0V。变频器...
