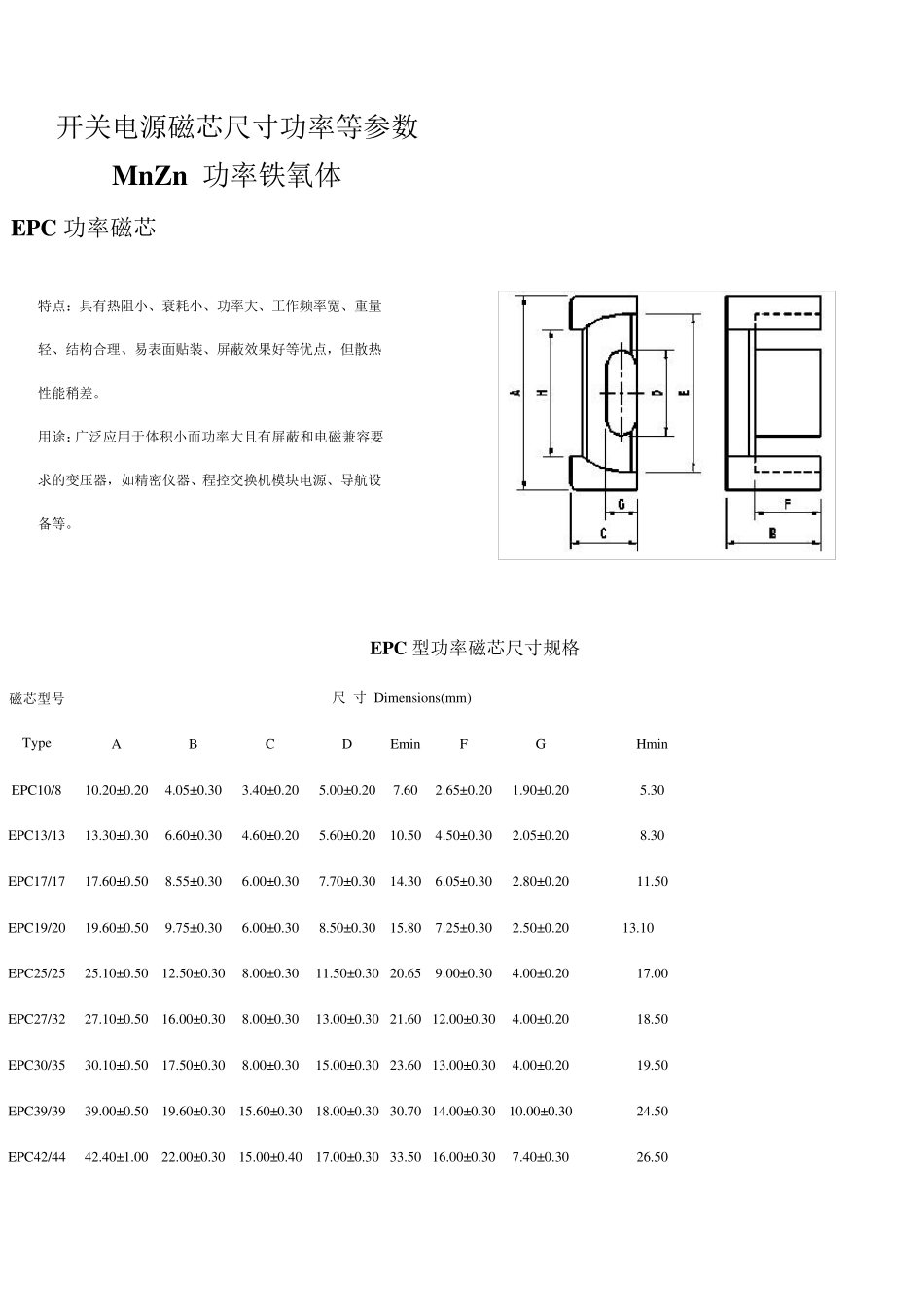

开关电源磁芯尺寸功率等参数 MnZn 功率铁氧体 EPC 功率磁芯 特点：具有热阻小、衰耗小、功率大、工作频率宽、重量轻、结构合理、易表面贴装、屏蔽效果好等优点，但散热性能稍差。 用途：广泛应用于体积小而功率大且有屏蔽和电磁兼容要求的变压器，如精密仪器、程控交换机模块电源、导航设备等。 EPC 型功率磁芯尺寸规格 磁芯型号 Type 尺 寸 Dimensions(mm) A B C D Emin F G Hmin EPC10/8 10.20±0.20 4.05±0.30 3.40±0.20 5.00±0.20 7.60 2.65±0.20 1.90±0.20 5.30 EPC13/13 13.30±0.30 6.60±0.30 4.60±0.20 5.60±0.20 10.50 4.50±0.30 2.05±0.20 8.30 EPC17/17 17.60±0.50 8.55±0.30 6.00±0.30 7.70±0.30 14.30 6.05±0.30 2.80±0.20 11.50 EPC19/20 19.60±0.50 9.75±0.30 6.00±0.30 8.50±0.30 15.80 7.25±0.30 2.50±0.20 13.10 EPC25/25 25.10±0.50 12.50±0.30 8.00±0.30 11.50±0.30 20.65 9.00±0.30 4.00±0.20 17.00 EPC27/32 27.10±0.50 16.00±0.30 8.00±0.30 13.00±0.30 21.60 12.00±0.30 4.00±0.20 18.50 EPC30/35 30.10±0.50 17.50±0.30 8.00±0.30 15.00±0.30 23.60 13.00±0.30 4.00±0.20 19.50 EPC39/39 39.00±0.50 19.60±0.30 15.60±0.30 18.00±0.30 30.70 14.00±0.30 10.00±0.30 24.50 EPC42/44 42.40±1.00 22.00±0.30 15.00±0.40 17.00±0.30 33.50 16.00±0.30 7.40±0.30 26.50 EPC46/49 46.00±1.00 24.80±0.30 19.50±0.40 20.80±0.40 35.70 18.40±0.40 11.90±0.30 28.40 EPC46.5/44 46.50±1.00 22.30±0.30 19.40±0.40 21.00±0.40 36.90 15.80±0.40 12.00±0.30 29.40 EPC54/54 54.50±1.20 27.20±0.30 21.50±0.40 26.50±0.40 43.00 19.30±0.40 14.00±0.30 34.30 EPC 功率磁芯电气特性及有效参数 磁芯型号 Type 材质 Material AL(nH/N2) ±25% 有 效 参 数 Effective parameters C1 (mm-1) Le (mm) Ae (mm2) Ve (mm3) 重量 (g/PRS) 功耗 (W/PRS,max) 约设计功率（W） 1KHz/0.25v EPC10/8 TP4 950 1.90 17.8 9.39 167 1.1 0.13 3 EPC13/13 TP4 830 2.45 30.6 12.5 382 2.1 0.24 6 EPC17/17 TP4 1150 1.76 40.2 22.8 917 4.5 0.52 13 EPC19/20 TP4 900 2.03 ...
