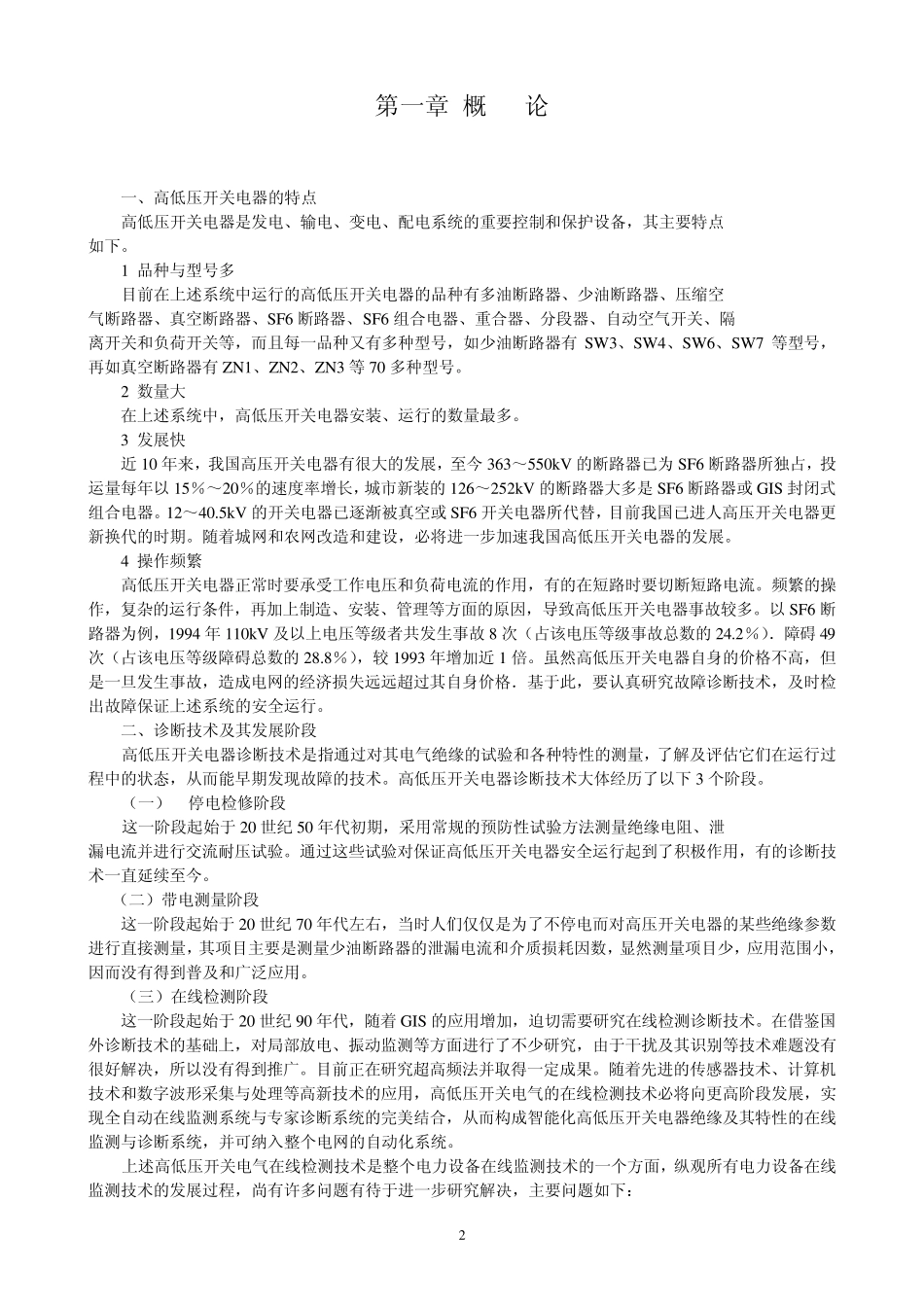

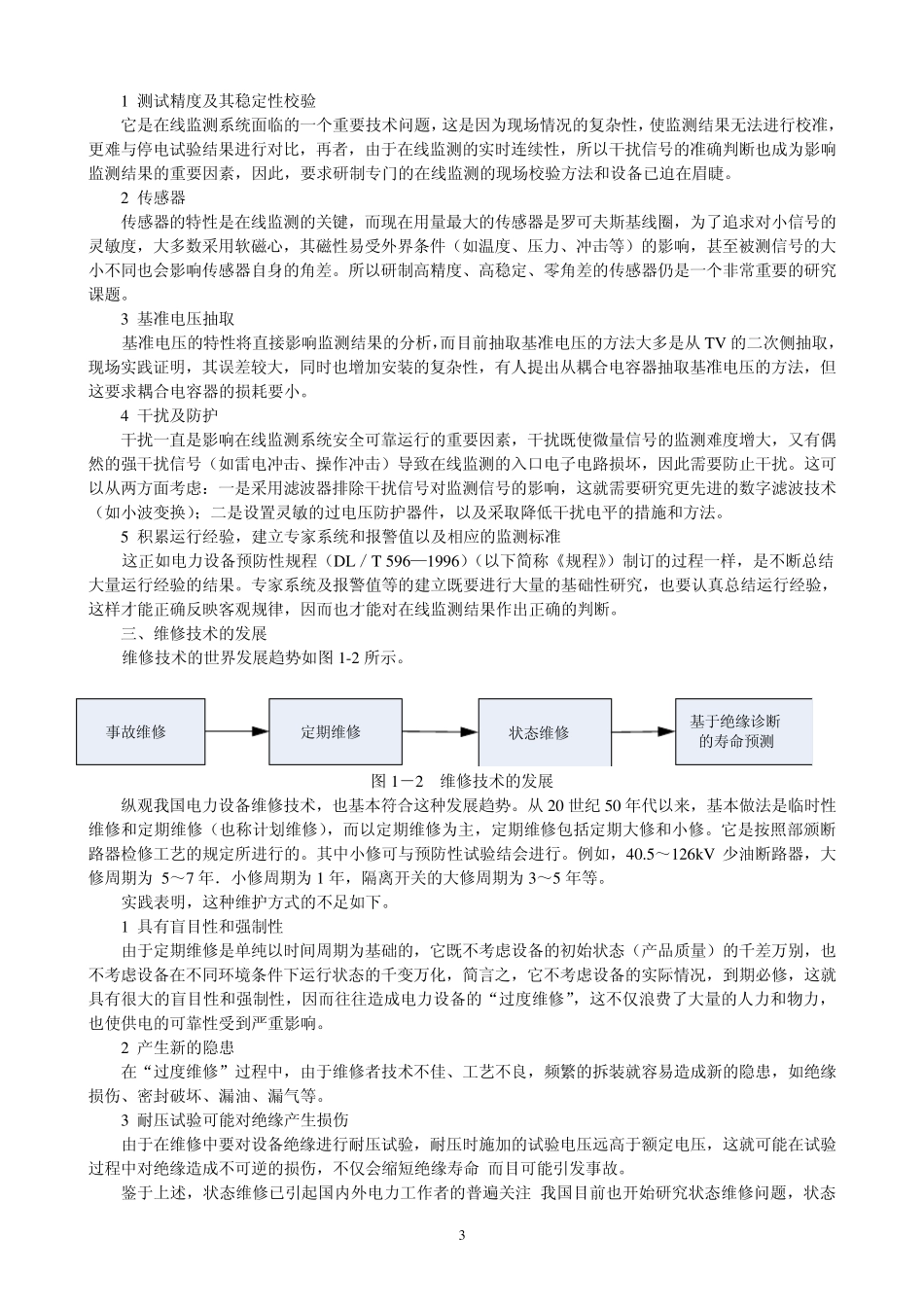

1 2007 年度中 层 干 部 轮 训 学 习 资 料 开关类设备的基本原理、维护 与新技术介绍 山东电力集团公司生技部 姓名：逯怀东 2 第一章 概 论 一、高低压开关电器的特点 高低压开关电器是发电、输电、变电、配电系统的重要控制和保护设备，其主要特点 如下。 1 品种与型号多 目前在上述系统中运行的高低压开关电器的品种有多油断路器、少油断路器、压缩空 气断路器、真空断路器、SF6 断路器、SF6 组合电器、重合器、分段器、自动空气开关、隔 离开关和负荷开关等，而且每一品种又有多种型号，如少油断路器有 SW3、SW4、SW6、SW7 等型号，再如真空断路器有 ZN1、ZN2、ZN3 等 70 多种型号。 2 数量大 在上述系统中，高低压开关电器安装、运行的数量最多。 3 发展快 近 10 年来，我国高压开关电器有很大的发展，至今 363～550kV 的断路器已为 SF6 断路器所独占，投运量每年以 15％～20％的速度率增长，城市新装的 126～252kV 的断路器大多是 SF6 断路器或 GIS 封闭式组合电器。12～40.5kV 的开关电器已逐渐被真空或 SF6 开关电器所代替，目前我国已进人高压开关电器更新换代的时期。随着城网和农网改造和建设，必将进一步加速我国高低压开关电器的发展。 4 操作频繁 高低压开关电器正常时要承受工作电压和负荷电流的作用，有的在短路时要切断短路电流。频繁的操作，复杂的运行条件，再加上制造、安装、管理等方面的原因，导致高低压开关电器事故较多。以 SF6 断路器为例，1994 年 110kV 及以上电压等级者共发生事故 8 次（占该电压等级事故总数的 24.2％）．障碍 49次（占该电压等级障碍总数的 28.8％），较 1993 年增加近 1 倍。虽然高低压开关电器自身的价格不高，但是一旦发生事故，造成电网的经济损失远远超过其自身价格．基于此，要认真研究故障诊断技术，及时检出故障保证上述系统的安全运行。 二、诊断技术及其发展阶段 高低压开关电器诊断技术是指通过对其电气绝缘的试验和各种特性的测量，了解及评估它们在运行过程中的状态，从而能早期发现故障的技术。高低压开关电器诊断技术大体经历了以下 3 个阶段。 （一） 停电检修阶段 这一阶段起始于 20 世纪 50 年代初期，采用常规的预防性试验方法测量绝缘电阻、泄 漏电流并进行交流耐压试验。通过这些试验对保证高低压开关电器安全运行起到了积极作用，有的诊断技术一直延续至今。 （二）带电测量阶段 ...
