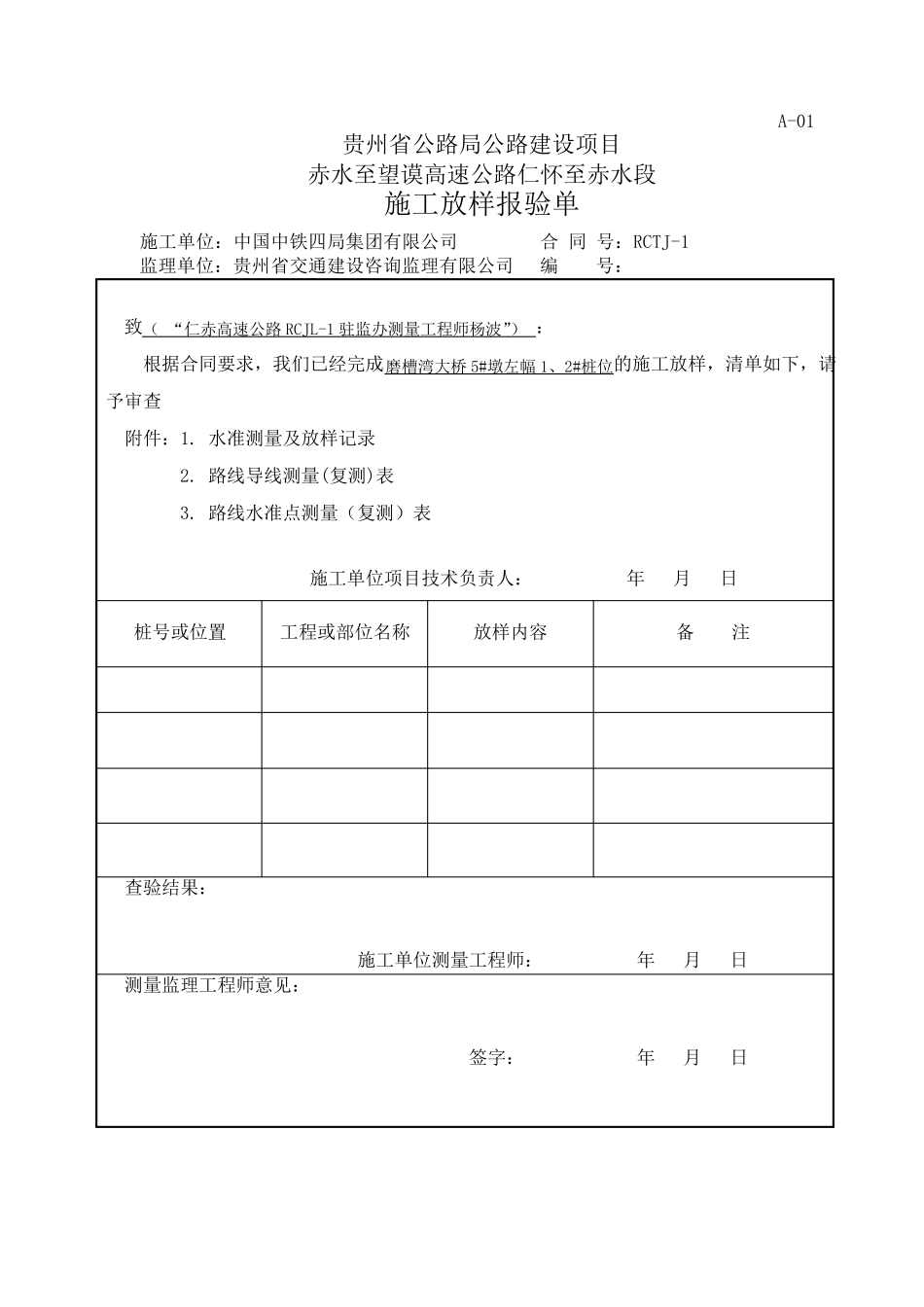

A-01 贵州省公路局公路建设项目 赤水至望谟高速公路仁怀至赤水段 施工放样报验单 施工单位：中国中铁四局集团有限公司 合 同 号：RCTJ-1 监理单位：贵州省交通建设咨询监理有限公司 编 号： 致（ “仁赤高速公路RCJL-1 驻监办测量工程师杨波”） ： 根据合同要求，我们已经完成磨槽湾大桥 5#墩左幅 1、2#桩位的施工放样，清单如下，请予审查 附件：1. 水准测量及放样记录 2. 路线导线测量(复测)表 3. 路线水准点测量（复测）表 施工单位项目技术负责人： 年 月 日 桩号或位置 工程或部位名称 放样内容 备 注 查验结果： 施工单位测量工程师： 年 月 日 测量监理工程师意见： 签字： 年 月 日 CL-06 贵州省公路局公路建设项目 赤水至望谟高速公路仁怀至赤水段 一 般 水 准 测 量 记 录 承包单位：中国中铁四局集团有限公司 合同号：RCTJ-1 监理单位：贵州省交通建设咨询监理有限公司 编 号： 测量： 计算： 复核： 监理工程师： 工程名称 严家湾大桥桩基工程 施工日期 桩号或部位 7#墩左幅1、2、3、4#钻孔桩 测量日期 测站编号 水准尺读数（mm） 仪器高（mm） 高 程 (mm) 备 注 后视 中视 前视 测量示意图及测量结果结论： CL-02 贵州省公路局公路建设项目 赤水至望谟高速公路仁怀至赤水段 施工放样测量记录表 监理单位：中国中铁四局集团有限公司 编 号： 承包单位：贵州省交通建设咨询监理有限公司 合同号：RCTJ-1 项目名称 严家湾大桥桩基工程 桩号及部位 7#墩左幅1、2、3、4#钻孔桩 测点桩号 设计坐标 实测坐标 坐标差值 （mm） 设计高程 (mm) 实测高程 (mm) 示意图： X Y X Y 计算单位 （m） A 测站点坐标 X= Y= Z= 仪器型号： B 后视点坐标 X= Y= Z= C 后视点坐标 X= Y= Z= 距 离 AB= AC= 测 量： 复 核： 监理工程师： 日 期： CL-01 贵州省公路局公路建设项目 赤水至望谟高速公路仁怀至赤水段 路线导线测量（复测）表 监理单位：中国中铁四局集团有限公司 编 号： 承包单位：贵州省交通建设咨询监理有限公司 合同号：RCTJ-1 项目名称 严家湾大桥基础工程 桩号及部位 7#墩左幅1、2、3、4#钻孔桩 导线点 编 号 设计坐标 实测坐标 坐标差 设计距离 (m) 实测距离 (m) 距离偏差(m) 设 计 夹 角 (°′″) 实 测 夹 角 (°′″) 角度偏差(″) X Y X Y △X (m...
