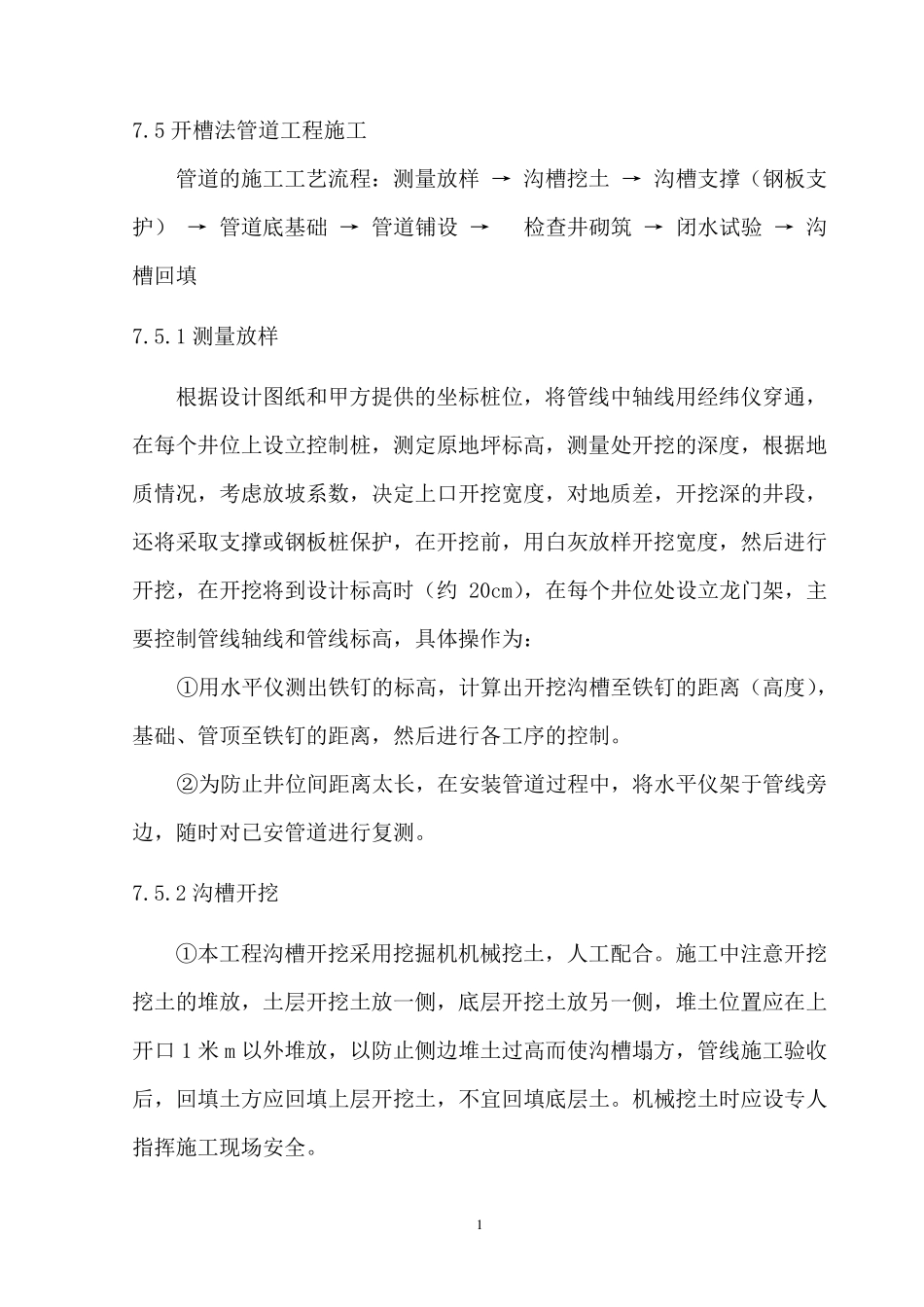

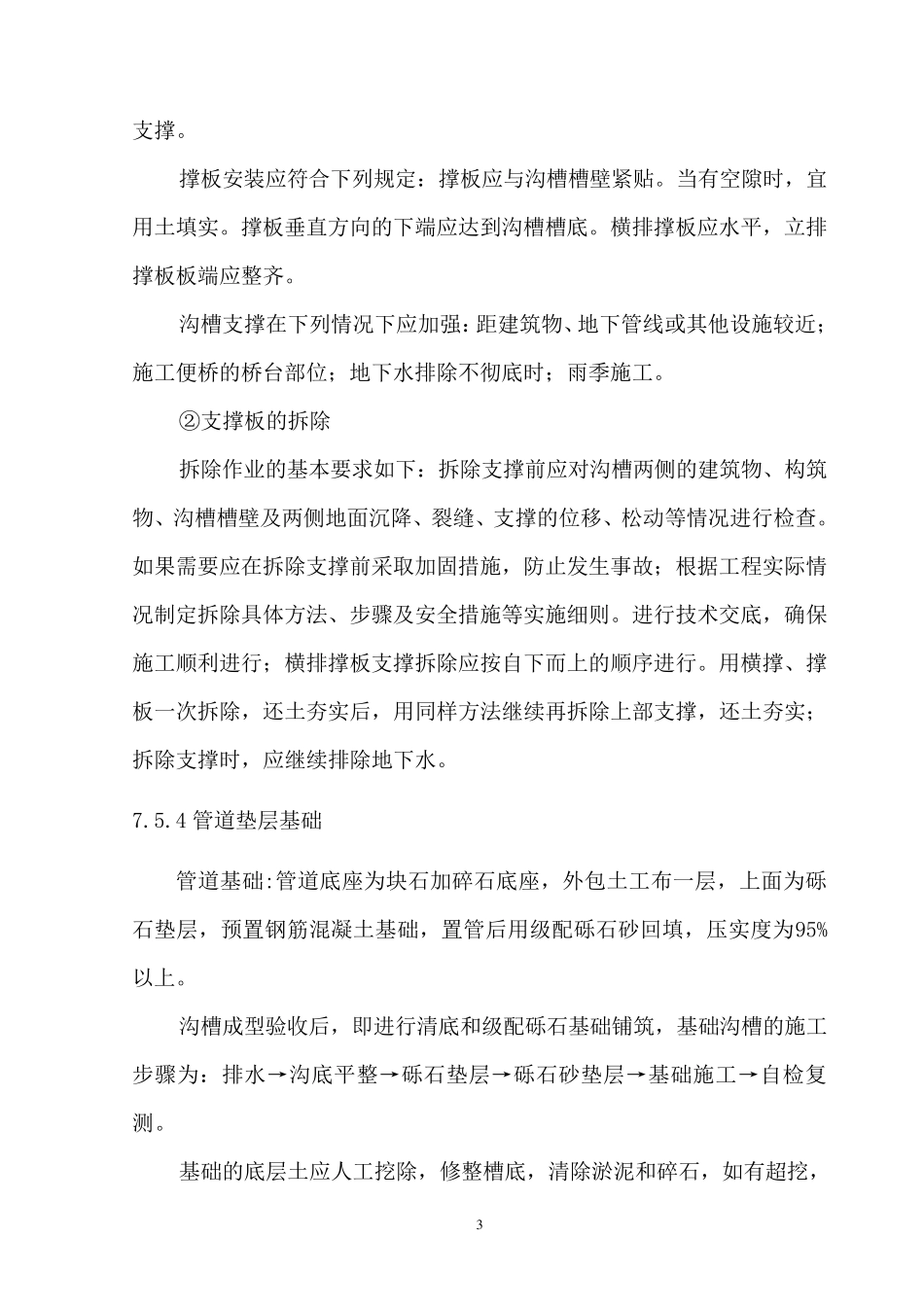

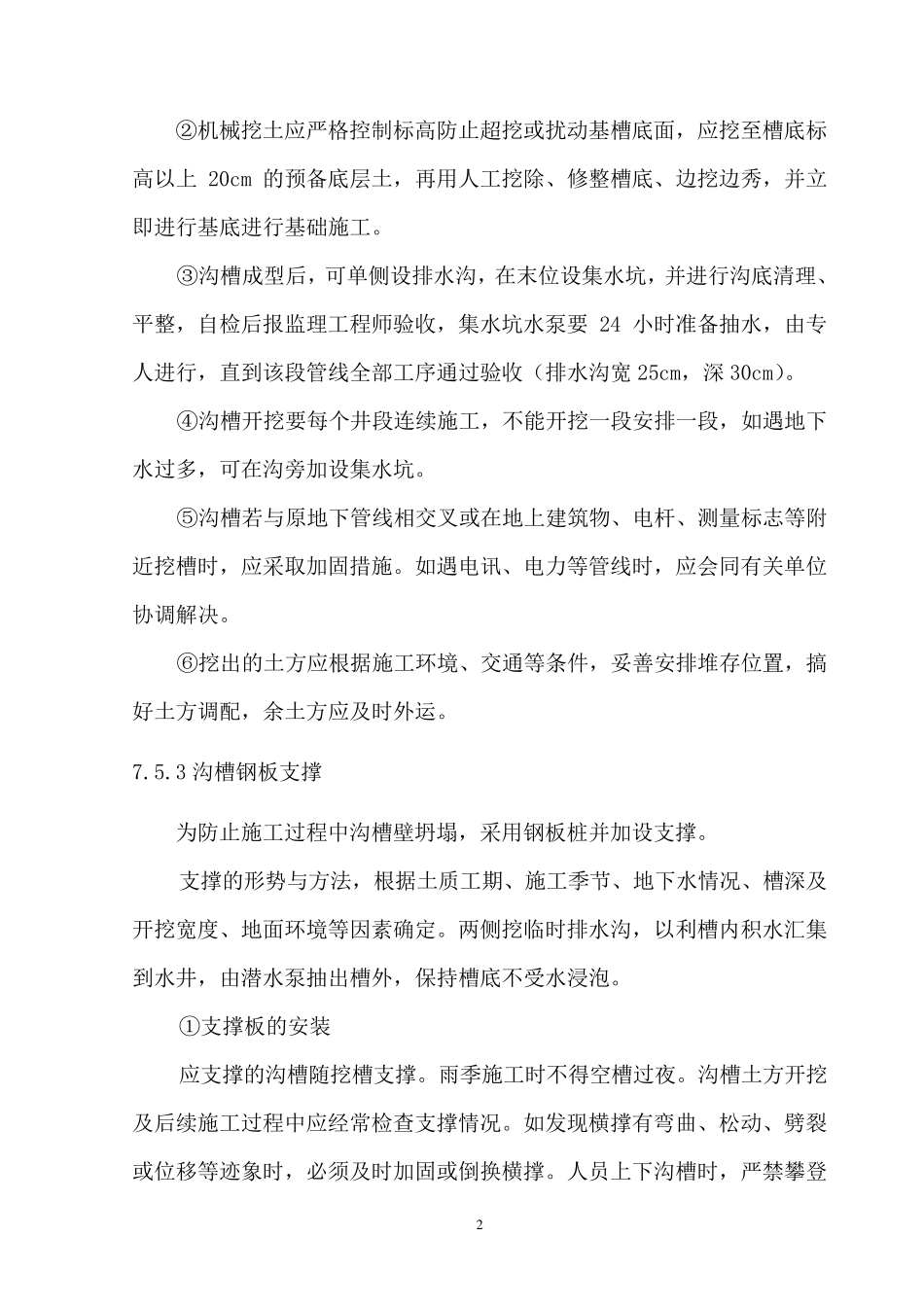

1 7.5 开槽法管道工程施工 管道的施工工艺流程：测量放样 → 沟槽挖土 → 沟槽支撑（钢板支护） → 管道底基础 → 管道铺设 → 检查井砌筑 → 闭水试验 → 沟槽回填 7.5.1 测量放样 根据设计图纸和甲方提供的坐标桩位，将管线中轴线用经纬仪穿通，在每个井位上设立控制桩，测定原地坪标高，测量处开挖的深度，根据地质情况，考虑放坡系数，决定上口开挖宽度，对地质差，开挖深的井段，还将采取支撑或钢板桩保护，在开挖前，用白灰放样开挖宽度，然后进行开挖，在开挖将到设计标高时（约 20cm），在每个井位处设立龙门架，主要控制管线轴线和管线标高，具体操作为： ①用水平仪测出铁钉的标高，计算出开挖沟槽至铁钉的距离（高度），基础、管顶至铁钉的距离，然后进行各工序的控制。 ②为防止井位间距离太长，在安装管道过程中，将水平仪架于管线旁边，随时对已安管道进行复测。 7.5.2 沟槽开挖 ①本工程沟槽开挖采用挖掘机机械挖土，人工配合。施工中注意开挖挖土的堆 放，土层 开挖土放一 侧 ，底层 开挖土放另 一 侧 ，堆 土位置 应 在上开口 1 米 m 以 外 堆 放，以 防止侧 边堆 土过高而 使 沟槽塌 方，管线施工验收后，回填土方应 回填上层 开挖土，不 宜 回填底层 土。机械挖土时应 设专 人指 挥 施工现 场 安全 。 2 ② 机 械 挖 土 应 严 格 控 制 标 高 防 止 超 挖 或 扰 动 基 槽 底 面 ， 应 挖 至 槽 底 标高 以 上20cm 的 预 备 底 层 土 ， 再 用 人 工 挖 除 、 修 整 槽 底 、 边 挖 边 秀 ， 并 立即 进 行 基 底 进 行 基 础 施 工 。 ③ 沟 槽 成 型 后 ， 可 单 侧 设 排 水 沟 ， 在 末 位 设 集 水 坑 ， 并 进 行 沟 底 清 理 、平 整 ， 自 检 后 报 监 理 工 程 师 验 收 ， 集 水 坑 水 泵 要24 小 时 准 备 抽 水 ， 由 专人 进 行 ， 直 到 该 段 管 线 全 部 工 序 通 过 验 收 （ 排 水 沟 宽 25cm， 深 30cm）。 ④ 沟 槽 开 挖 要 每 个 井 段 连 续 施 工 ， 不 能 开 挖 一 段 安 排 一 段 ， 如 遇 地 下水 过 多 ， 可 在 沟 旁 加 设 集 水 坑 。 ⑤ 沟 槽 若 与 原 地 下 管 线 相 交 叉 或 在 地 上 建 筑...
