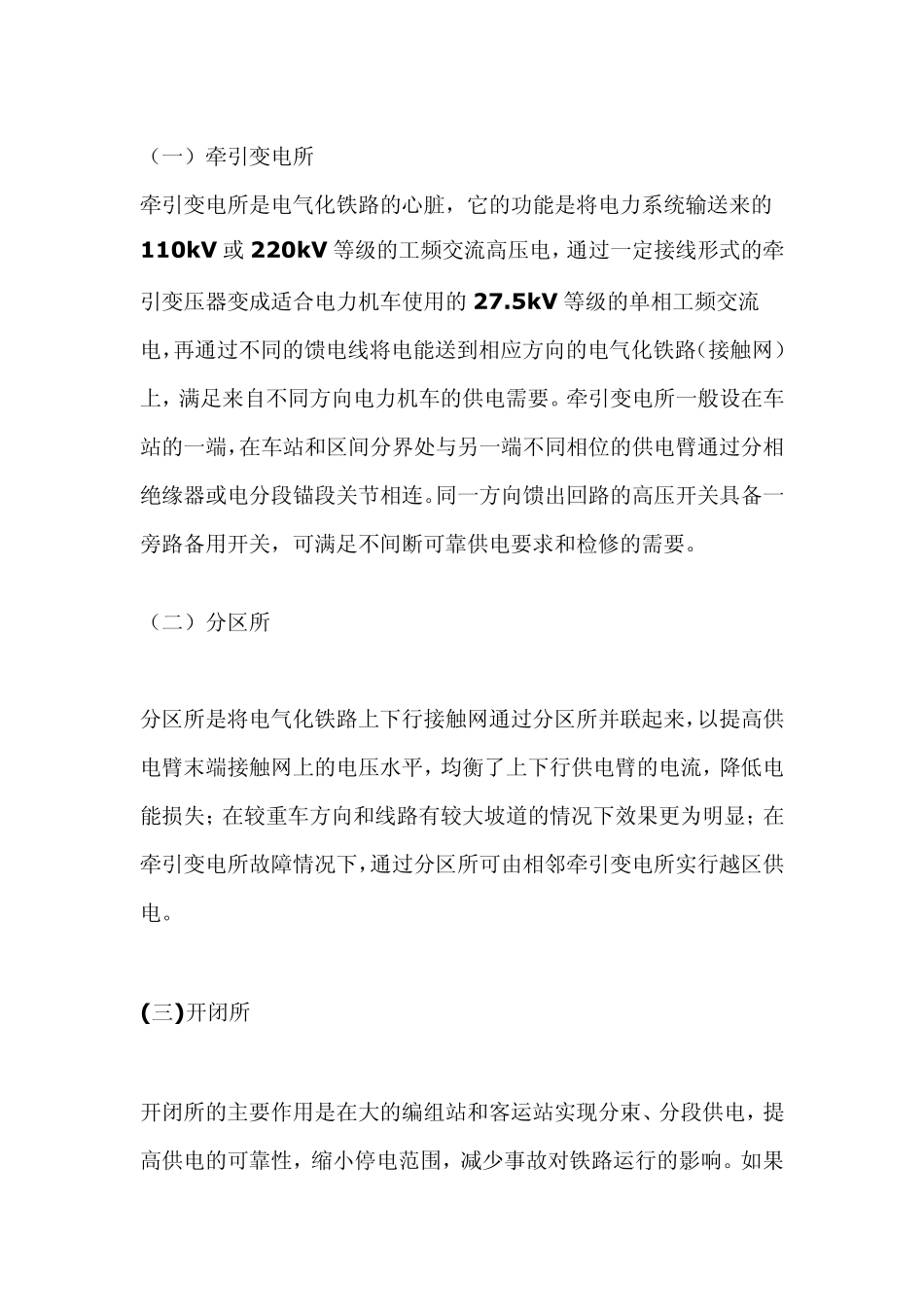

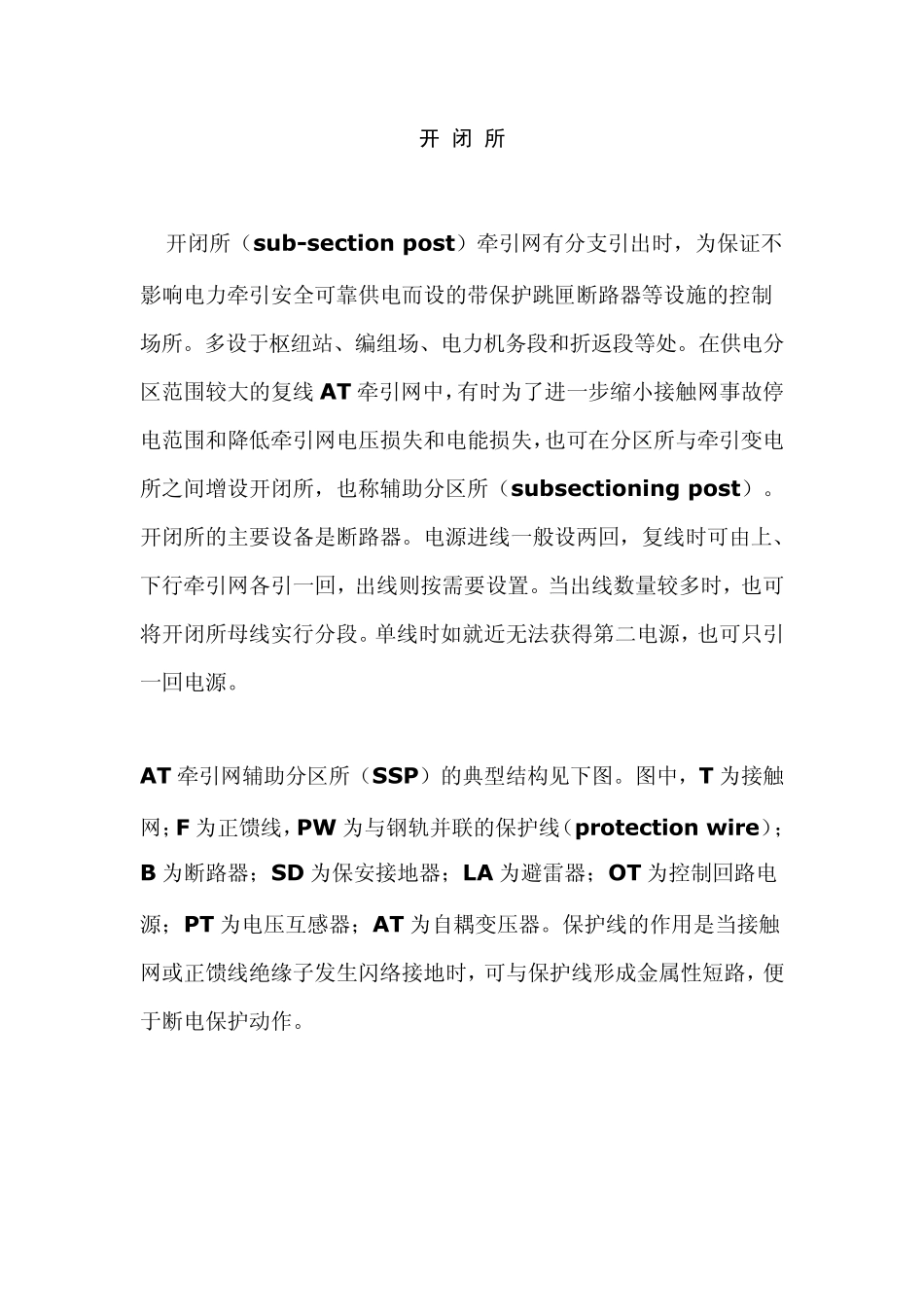

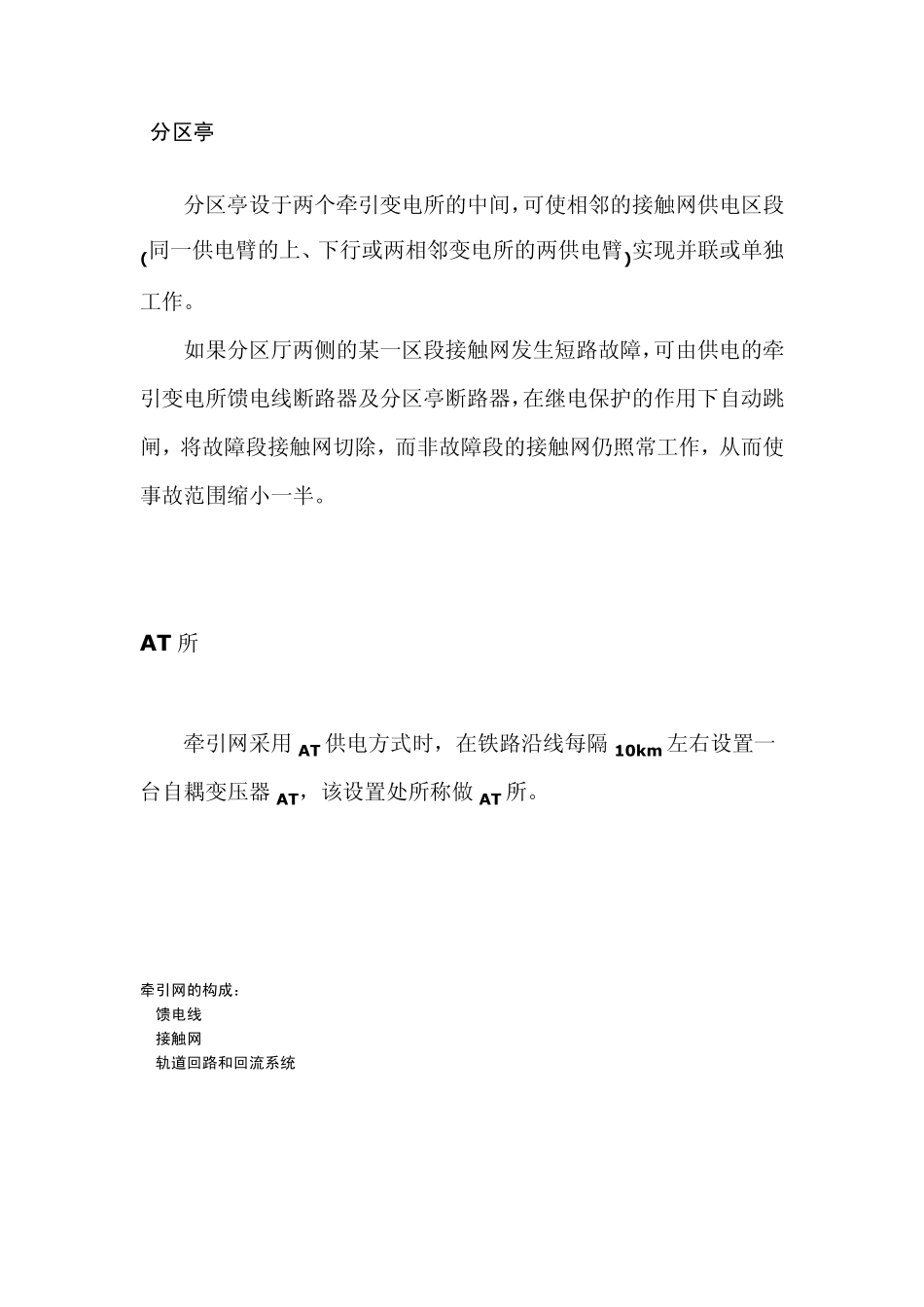

开 闭 所 开闭所(sub-section post)牵引网有分支引出时,为保证不影响电力牵引安全可靠供电而设的带保护跳匣断路器等设施的控制场所。多设于枢纽站、编组场、电力机务段和折返段等处。在供电分区范围较大的复线 AT 牵引网中,有时为了进一步缩小接触网事故停电范围和降低牵引网电压损失和电能损失,也可在分区所与牵引变电所之间增设开闭所,也称辅助分区所(subsectioning post)。 开闭所的主要设备是断路器。电源进线一般设两回,复线时可由上、下行牵引网各引一回,出线则按需要设置。当出线数量较多时,也可将开闭所母线实行分段。单线时如就近无法获得第二电源,也可只引一回电源。 AT 牵引网辅助分区所(SSP)的典型结构见下图。图中,T 为接触网;F 为正馈线,PW 为与钢轨并联的保护线(protection w ire);B 为断路器;SD 为保安接地器;LA 为避雷器;OT 为控制回路电源;PT 为电压互感器;AT 为自耦变压器。保护线的作用是当接触网或正馈线绝缘子发生闪络接地时,可与保护线形成金属性短路,便于断电保护动作。 分区亭 分区亭设于两个牵引变电所的中间,可使相邻的接触网供电区段(同一供电臂的上、下行或两相邻变电所的两供电臂)实现并联或单独工作。 如果分区厅两侧的某一区段接触网发生短路故障,可由供电的牵引变电所馈电线断路器及分区亭断路器,在继电保护的作用下自动跳闸,将故障段接触网切除,而非故障段的接触网仍照常工作,从而使事故范围缩小一半。 AT 所 牵引网采用 AT 供电方式时,在铁路沿线每隔 10km 左右设置一台自耦变压器 AT,该设置处所称做 AT 所。 牵引网的构成: 1 馈电线 2 接触网 3 轨道回路和回流系统 (一)牵引变电所 牵引变电所是电气化铁路的心脏,它的功能是将电力系统输送来的110kV 或 220kV 等级的工频交流高压电,通过一定接线形式的牵引变压器变成适合电力机车使用的 27.5kV 等级的单相工频交流电,再通过不同的馈电线将电能送到相应方向的电气化铁路(接触网)上,满足来自不同方向电力机车的供电需要。牵引变电所一般设在车站的一端,在车站和区间分界处与另一端不同相位的供电臂通过分相绝缘器或电分段锚段关节相连。同一方向馈出回路的高压开关具备一旁路备用开关,可满足不间断可靠供电要求和检修的需要。 (二)分区所 分区所是将电气化铁路上下行接触网通过分区所并联起来,以提高供电臂末端接触网上的电压水平,均衡了上下行供电臂的电...
