张力机的操作使用

张力机的操作使用_第1页
1/11
张力机的操作使用_第2页
2/11
张力机的操作使用_第3页
3/11

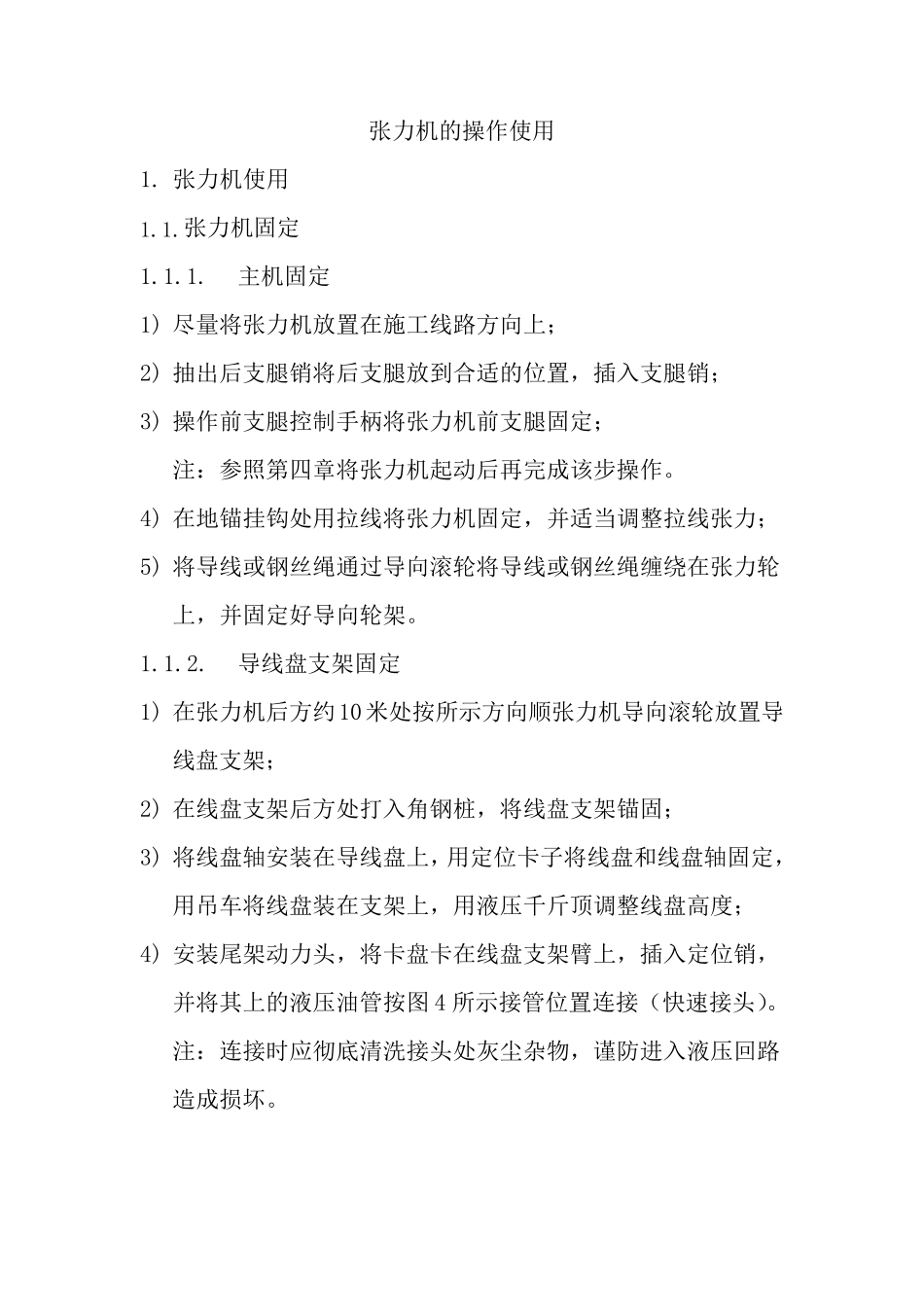

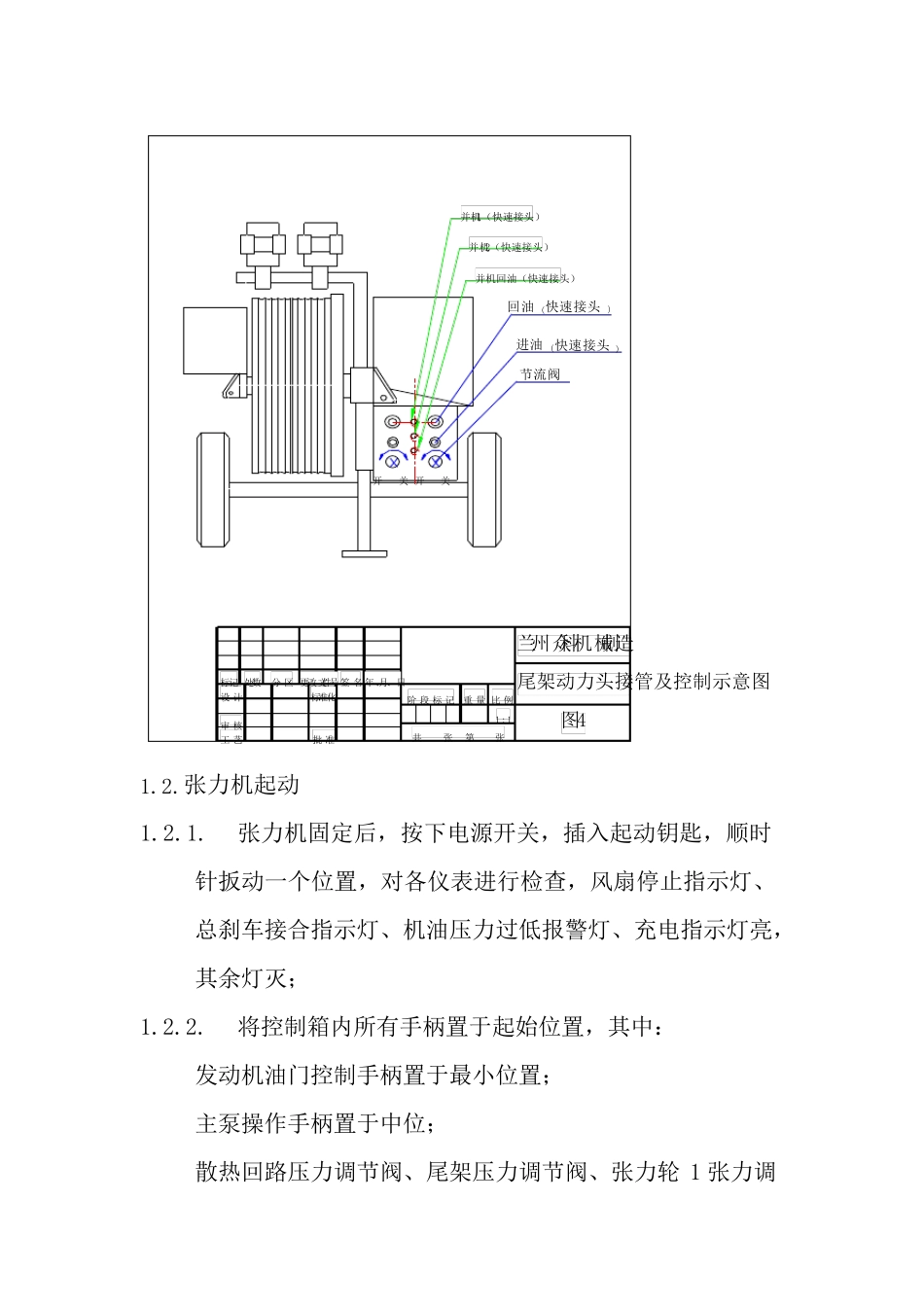

张力机的操作使用 1. 张力机使用 1.1. 张力机固定 1.1.1. 主机固定 1) 尽量将张力机放置在施工线路方向上; 2) 抽出后支腿销将后支腿放到合适的位置,插入支腿销; 3) 操作前支腿控制手柄将张力机前支腿固定; 注:参照第四章将张力机起动后再完成该步操作。 4) 在地锚挂钩处用拉线将张力机固定,并适当调整拉线张力; 5) 将导线或钢丝绳通过导向滚轮将导线或钢丝绳缠绕在张力轮上,并固定好导向轮架。 1.1.2. 导线盘支架固定 1) 在张力机后方约10米处按所示方向顺张力机导向滚轮放置导线盘支架; 2) 在线盘支架后方处打入角钢桩,将线盘支架锚固; 3) 将线盘轴安装在导线盘上,用定位卡子将线盘和线盘轴固定,用吊车将线盘装在支架上,用液压千斤顶调整线盘高度; 4) 安装尾架动力头,将卡盘卡在线盘支架臂上,插入定位销,并将其上的液压油管按图 4 所示接管位置连接(快速接头)。注:连接时应彻底清洗接头处灰尘杂物,谨防进入液压回路造成损坏。 开关节流阀进油快速接头回油快速接头((开关并机2(快速接头)并机回油(快速接头)并机1(快速接头)))标记设计处数分区更改文件号签名年、月、日阶 段 标记重 量 比 例共张第张标准化批 准审 核工 艺兰州众科机械制造尾架动力头接管及控制示意图图41:1 1.2. 张力机起动 1.2.1. 张力机固定后,按下电源开关,插入起动钥匙,顺时针扳动一个位置,对各仪表进行检查,风扇停止指示灯、总刹车接合指示灯、机油压力过低报警灯、充电指示灯亮,其余灯灭; 1.2.2. 将控制箱内所有手柄置于起始位置,其中: 发动机油门控制手柄置于最小位置; 主泵操作手柄置于中位; 散热回路压力调节阀、尾架压力调节阀、张力轮 1 张力调节阀、张力轮 2 张力调节阀均减至最小;风扇工作选择开关均置于关位; 1.2.3. 再顺时针转动起动钥匙,发动机起动后,调节转速,检查各仪表工作是否正常,除机油压力报警灯和充电指示灯亮外,其余灯灭;检查图补油回路压力表,读数不小于2Mpa; 1.2.4. 以上均正常时,张力机起动成功。 1.3. 张力机操作 1.3.1. 张力工况时的操作 1.3.1.1. 具体操作程序 1) 并轮旋钮应置于关位; 2) 将牵引工作选择开关置于中位; 3) 按下总刹车按钮,再分别按张力轮 1 及张力轮 2 刹车控制按钮,刹车接合指示红灯灭,刹车开启指示绿灯亮,此时张力轮 1、2 刹车均打开; 4) 观察尾架压力表,调节尾绳张力调节阀,一般此压力...
