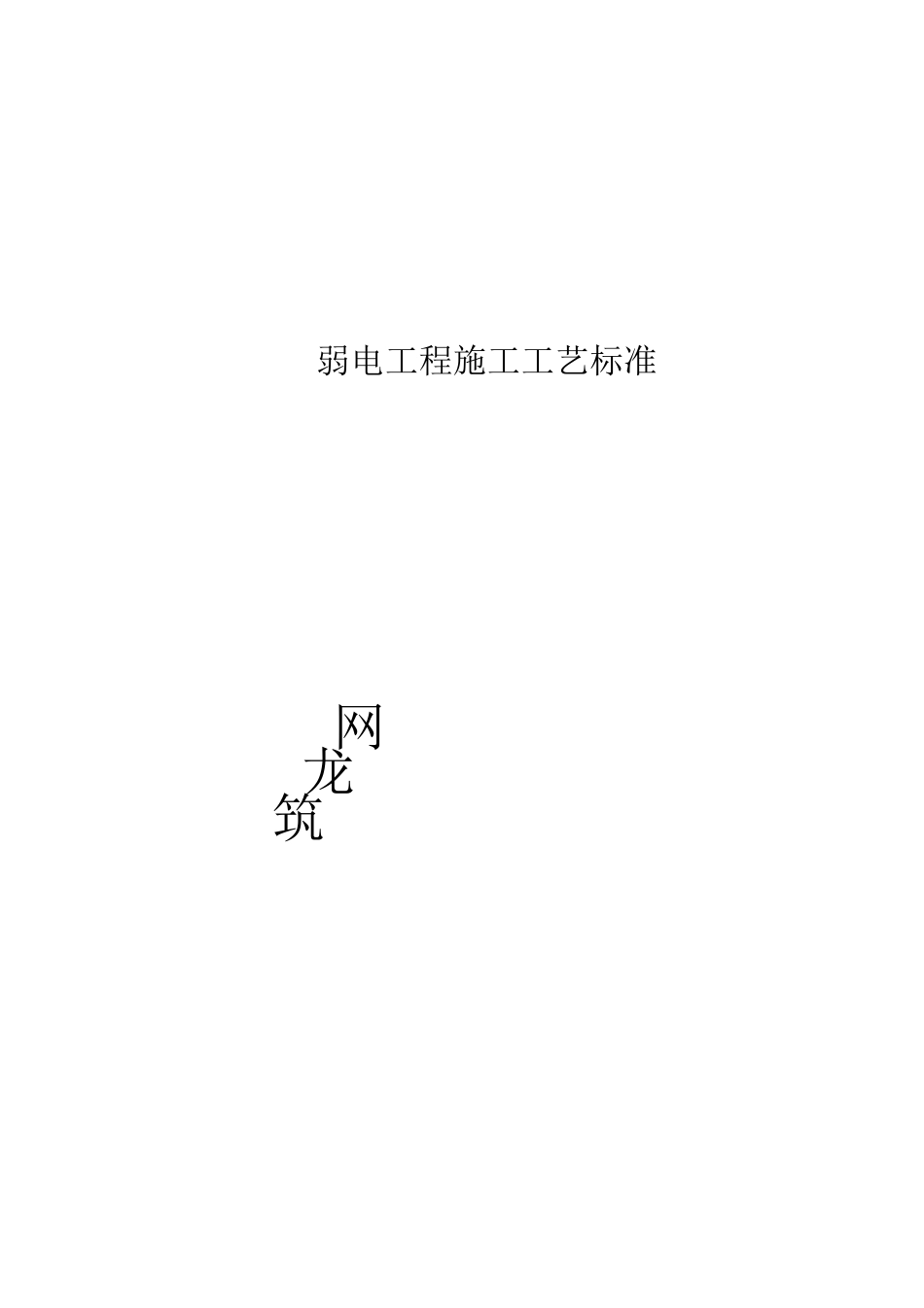

弱电工程施工工艺标准大全

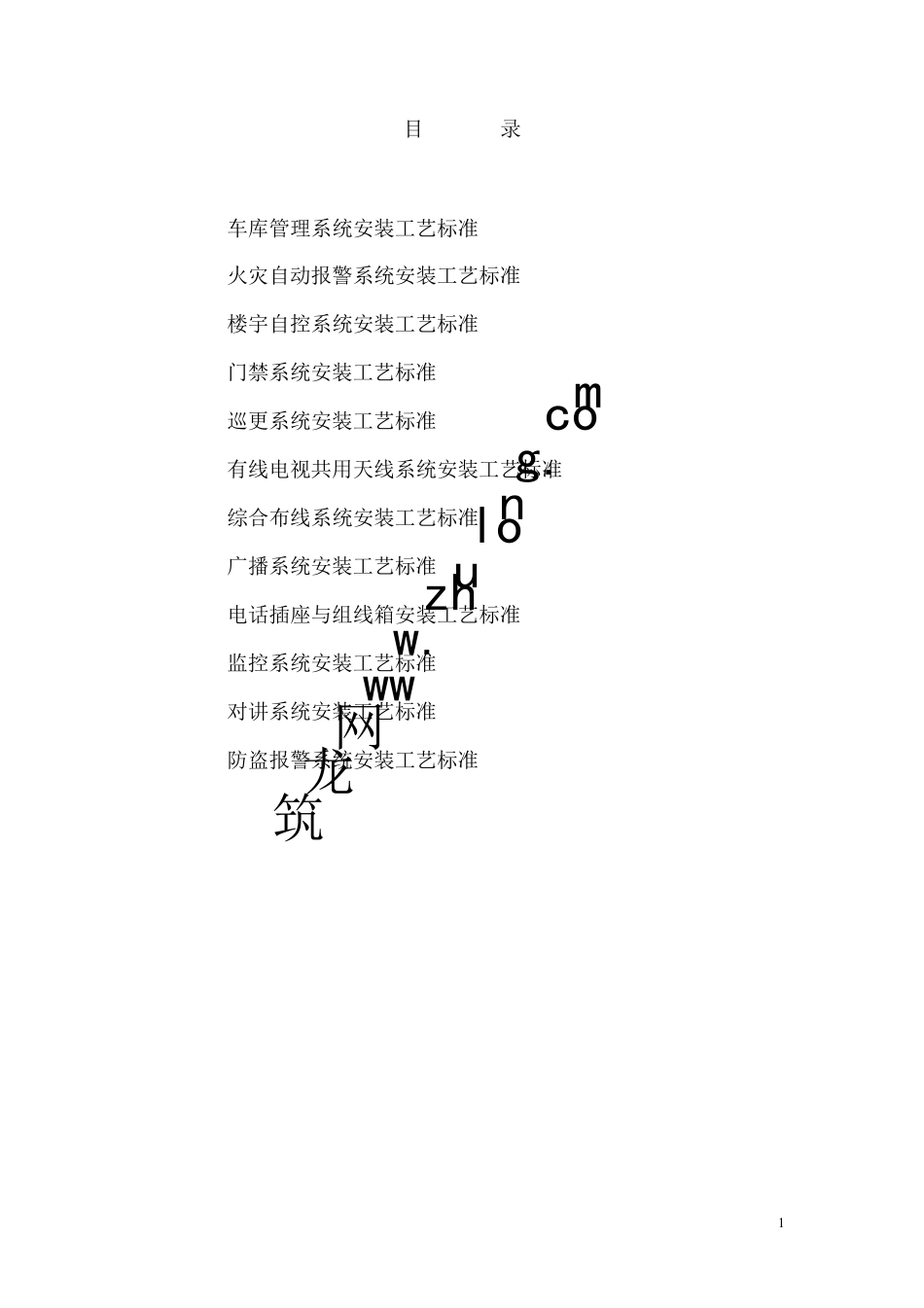

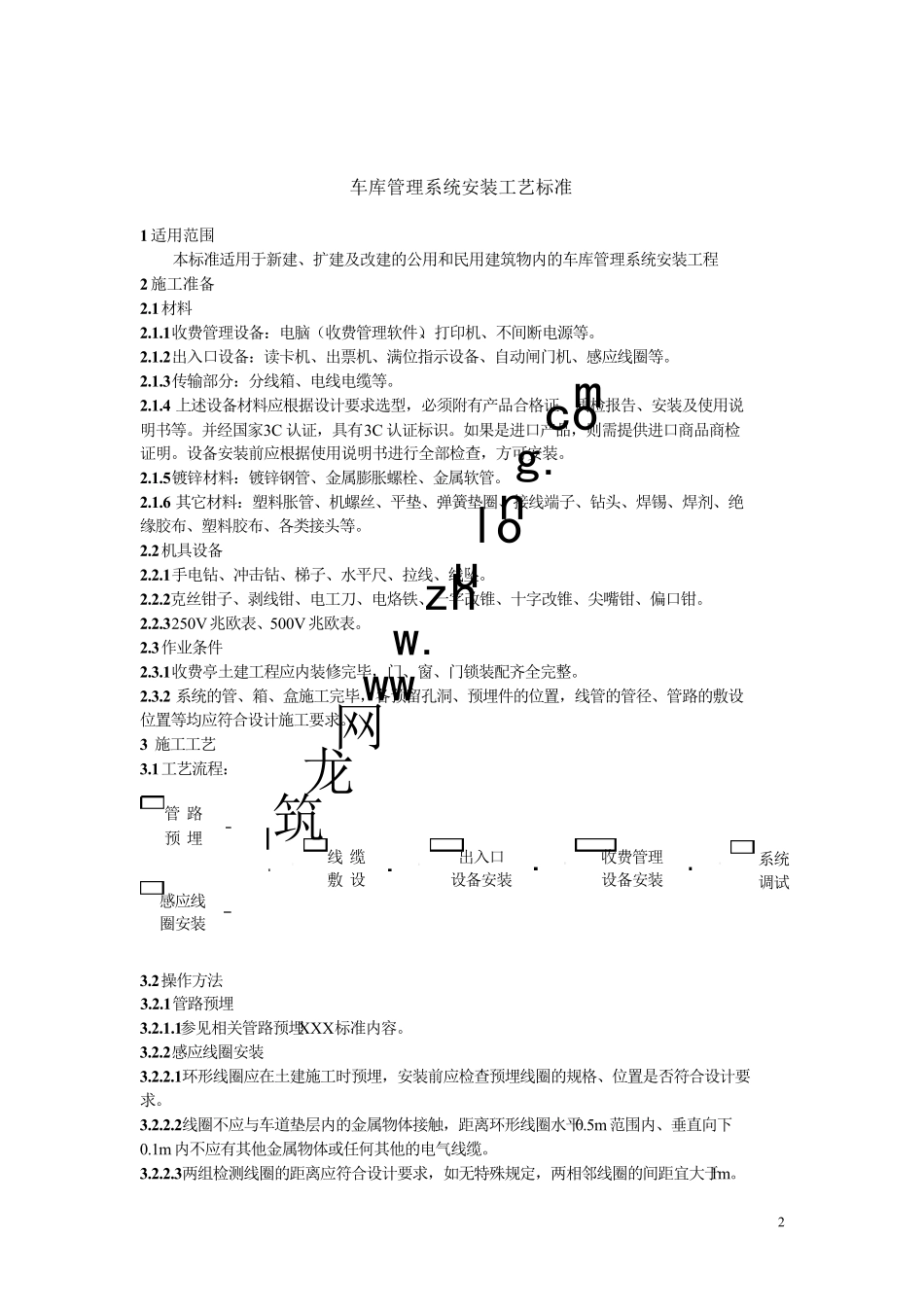

筑 龙 网 弱电工程施工工艺标准筑 龙 网 ww w. zh u lo n g. co m 目 录 车库管理系统安装工艺标准 火灾自动报警系统安装工艺标准 楼宇自控系统安装工艺标准 门禁系统安装工艺标准 巡更系统安装工艺标准 有线电视共用天线系统安装工艺标准 综合布线系统安装工艺标准 广播系统安装工艺标准 电话插座与组线箱安装工艺标准 监控系统安装工艺标准 对讲系统安装工艺标准 防盗报警系统安装工艺标准 1龙 网 筑 ww w. zh u lo n g. co m 车库管理系统安装工艺标准 1 适用范围 本标准适用于新建、扩建及改建的公用和民用建筑物内的车库管理系统安装工程 2 施工准备 2.1 材料 2.1.1 收费管理设备：电脑（收费管理软件）、打印机、不间断电源等。 2.1.2 出入口设备：读卡机、出票机、满位指示设备、自动闸门机、感应线圈等。 2.1.3 传输部分：分线箱、电线电缆等。 2.1.4 上述设备材料应根据设计要求选型，必须附有产品合格证、质检报告、安装及使用说 明书等。并经国家 3C 认证，具有 3C 认证标识。如果是进口产品，则需提供进口商品商检 证明。设备安装前应根据使用说明书进行全部检查，方可安装。 2.1.5 镀锌材料：镀锌钢管、金属膨胀螺栓、金属软管。 2.1.6 其它材料：塑料胀管、机螺丝、平垫、弹簧垫圈、接线端子、钻头、焊锡、焊剂、绝 缘胶布、塑料胶布、各类接头等。 2.2 机具设备 2.2.1 手电钻、冲击钻、梯子、水平尺、拉线、线坠。 2.2.2 克丝钳子、剥线钳、电工刀、电烙铁、一字改锥、十字改锥、尖嘴钳、偏口钳。 2.2.3 250V 兆欧表、500V 兆欧表。 2.3 作业条件 2.3.1 收费亭土建工程应内装修完毕，门、窗、门锁装配齐全完整。 2.3.2 系统的管、箱、盒施工完毕，各预留孔洞、预埋件的位置，线管的管径、管路的敷设 位置等均应符合设计施工要求。 3 施工工艺 3.1 工艺流程： 管 路 预 埋 线 缆 敷 设 出入口 设备安装 收费管理 设备安装 系统 调试 感应线 圈安装 3.2 操作方法 3.2.1 管路预埋 3.2.1.1 参见相关管路预埋 XXX 标准内容。 3.2.2 感应线圈安装 3.2.2.1 环形线圈应在土建施工时预埋，安装前应检查预埋线圈的规格、位置是否符合设计要 求。 3.2.2.2 线圈不应与车道垫层内的金属物体接触，距离环形线圈水平 0.5m 范围内、垂直向下 0.1m 内不应有其他金属物体或任何其他的电气线缆。 3.2.2.3 两组检测线圈...
