弱电常用图形符号

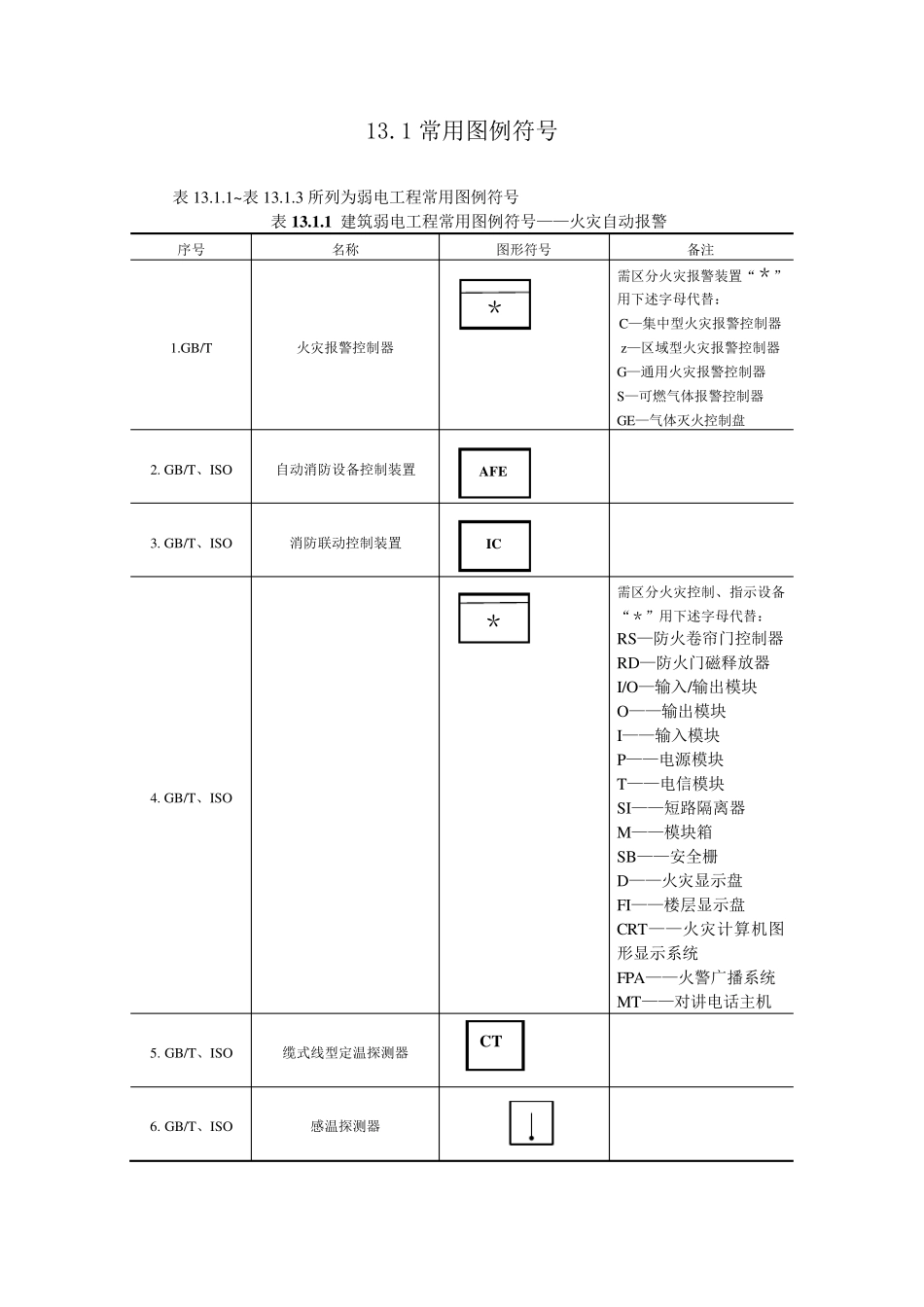

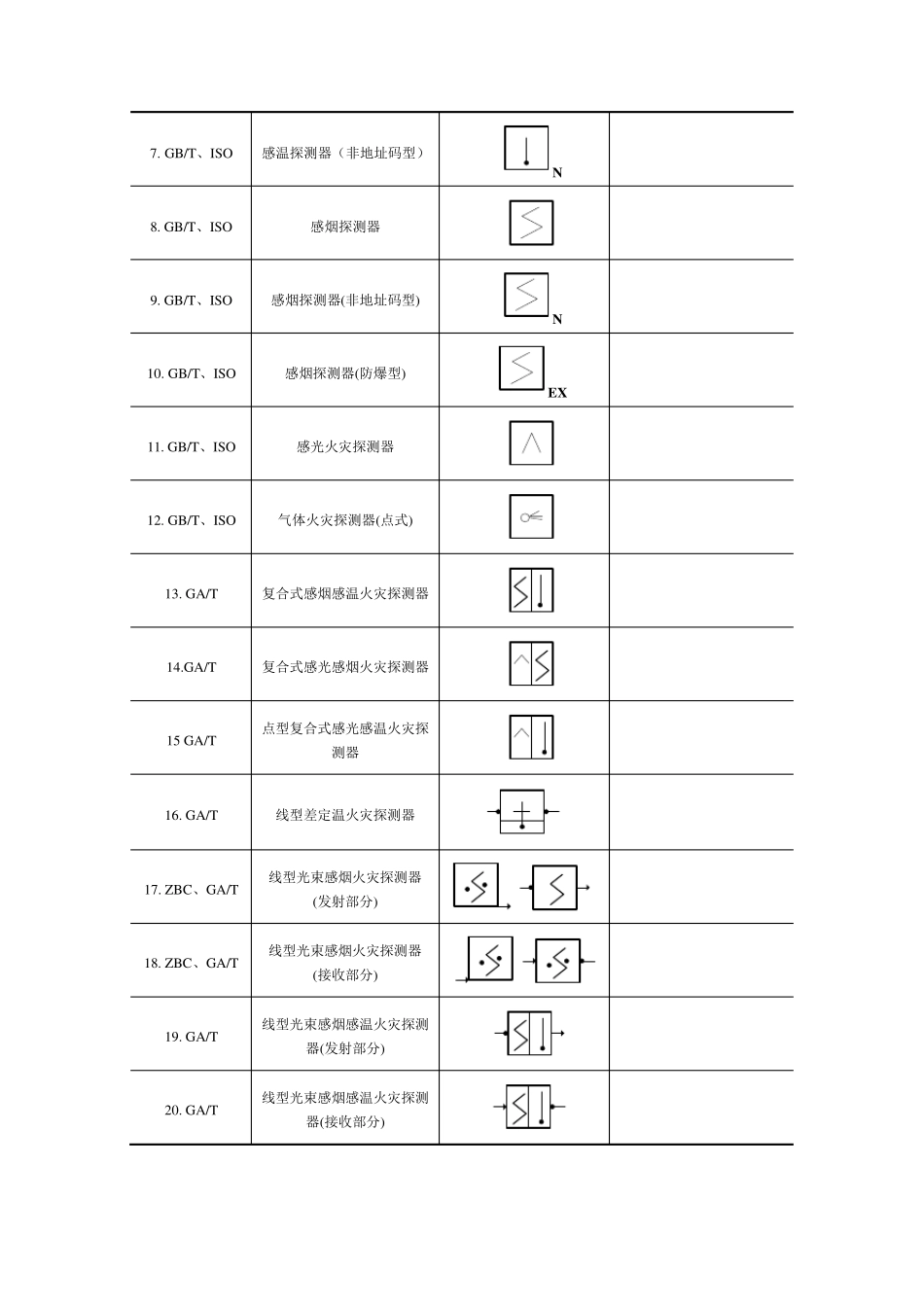

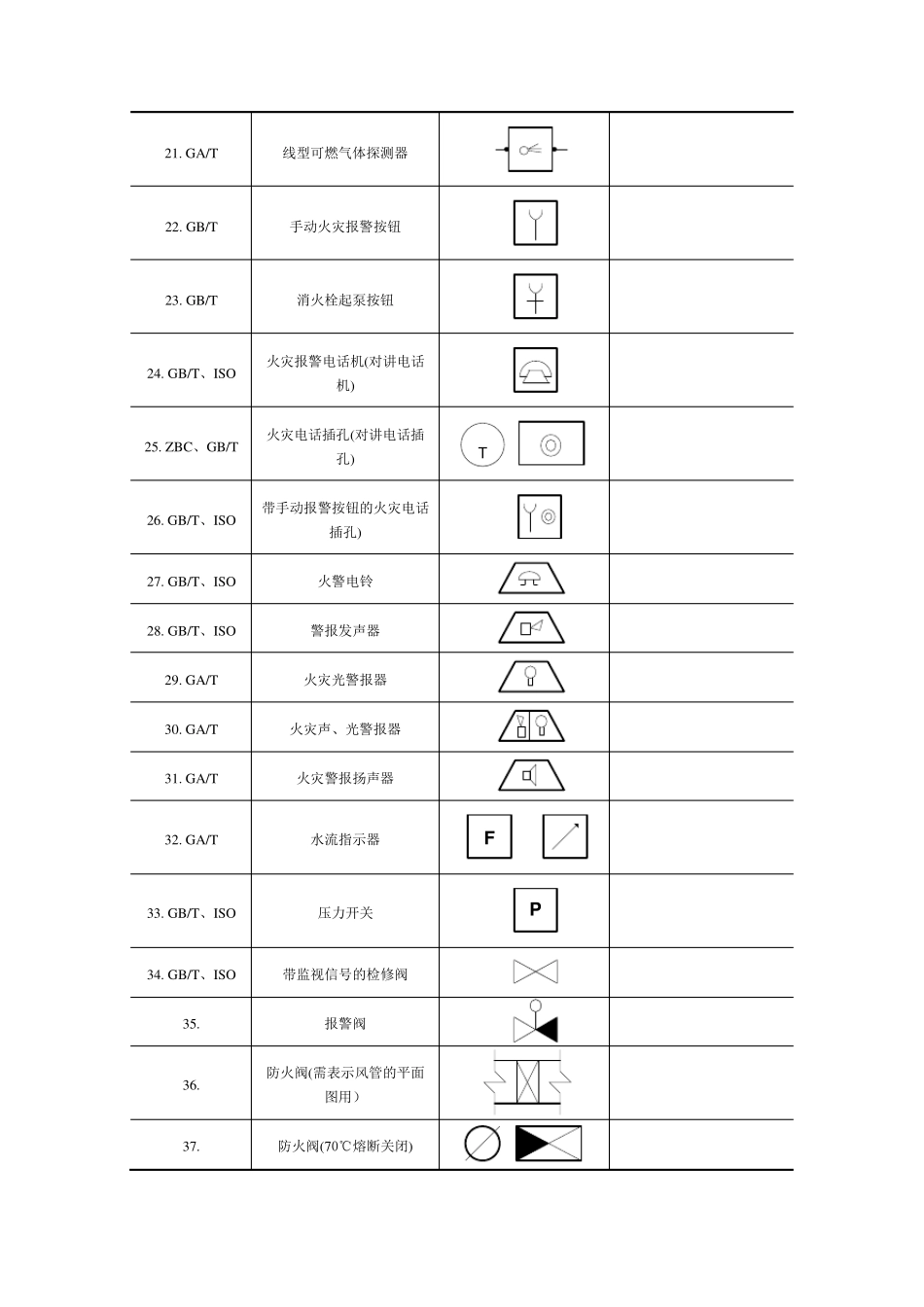

13.1 常用图例符号 表13.1.1~表13.1.3 所列为弱电工程常用图例符号 表13.1.1 建筑弱电工程常用图例符号——火灾自动报警 序号 名称 图形符号 备注 1.GB/T 火灾报警控制器 需区分火灾报警装置“＊”用下述字母代替： C—集中型火灾报警控制器 z—区域型火灾报警控制器 G—通用火灾报警控制器 S—可燃气体报警控制器 GE—气体灭火控制盘 2. GB/T、ISO 自动消防设备控制装置 3. GB/T、ISO 消防联动控制装置 4. GB/T、ISO 需区分火灾控制、指示设备“＊”用下述字母代替： RS—防火卷帘门控制器 RD—防火门磁释放器 I/O—输入/输出模块 O——输出模块 I——输入模块 P——电源模块 T——电信模块 SI——短路隔离器 M——模块箱 SB——安全栅 D——火灾显示盘 FI——楼层显示盘 CRT——火灾计算机图形显示系统 FPA——火警广播系统 MT——对讲电话主机 5. GB/T、ISO 缆式线型定温探测器 6. GB/T、ISO 感温探测器 ＊ AFE IC ＊ CT 7. GB/T、ISO 感温探测器（非地址码型） N 8. GB/T、ISO 感烟探测器 9. GB/T、ISO 感烟探测器(非地址码型) N 10. GB/T、ISO 感烟探测器(防爆型) EX 11. GB/T、ISO 感光火灾探测器 12. GB/T、ISO 气体火灾探测器(点式) 13. GA/T 复合式感烟感温火灾探测器 14.GA/T 复合式感光感烟火灾探测器 15 GA/T 点型复合式感光感温火灾探测器 16. GA/T 线型差定温火灾探测器 17. ZBC、GA/T 线型光束感烟火灾探测器(发射部分) 18. ZBC、GA/T 线型光束感烟火灾探测器(接收部分) 19. GA/T 线型光束感烟感温火灾探测器(发射部分) 20. GA/T 线型光束感烟感温火灾探测器(接收部分) 21. GA/T 线型可燃气体探测器 22. GB/T 手动火灾报警按钮 23. GB/T 消火栓起泵按钮 24. GB/T、ISO 火灾报警电话机(对讲电话机) 25. ZBC、GB/T 火灾电话插孔(对讲电话插孔) T 26. GB/T、ISO 带手动报警按钮的火灾电话插孔) 27. GB/T、ISO 火警电铃 28. GB/T、ISO 警报发声器 29. GA/T 火灾光警报器 30. GA/T 火灾声、光警报器 31. GA/T 火灾警报扬声器 32. GA/T 水流指示器 F 33. GB/T、ISO 压力开关 P 34. GB/T、ISO 带监视信号的检修阀 35. 报警阀 36. 防火阀(需表示风管的平面图用） 37. 防火阀(70℃熔断关闭) 38. 防烟防火阀(24V 控制，70℃熔断关闭) E 39. 防火阀(280℃熔断关闭) 280 40. 防...
