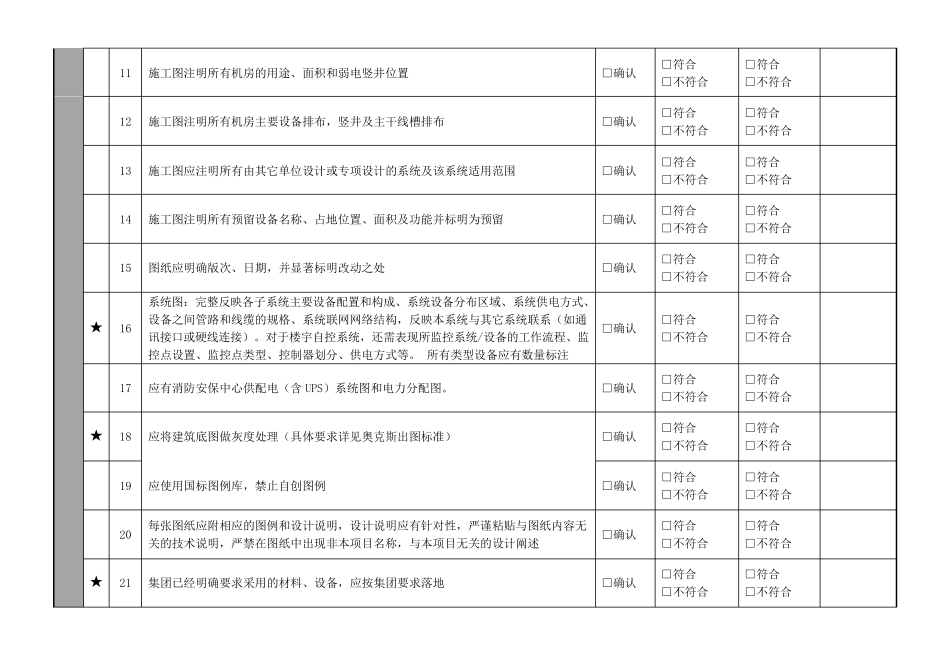

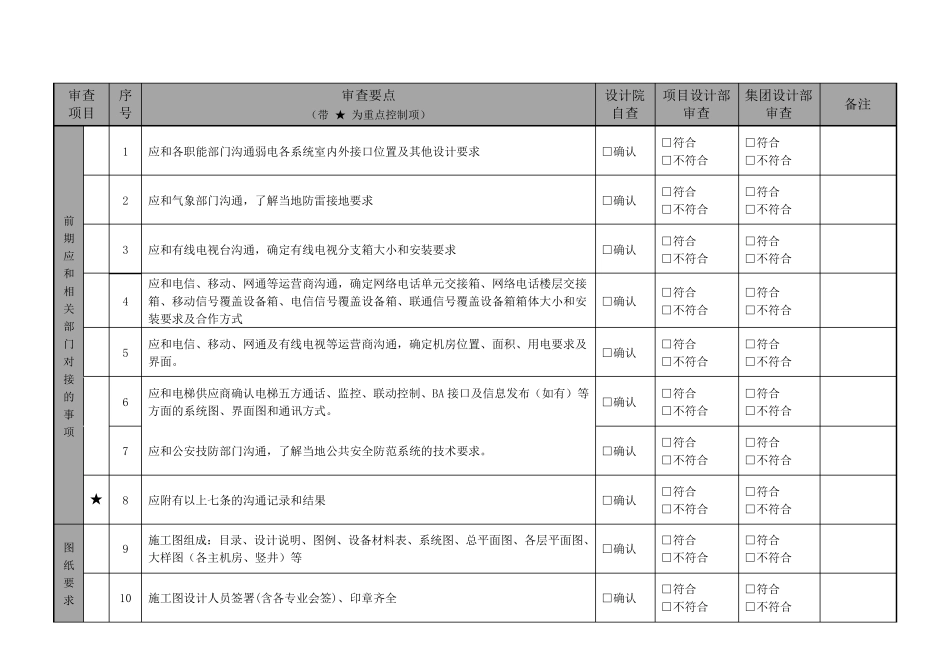

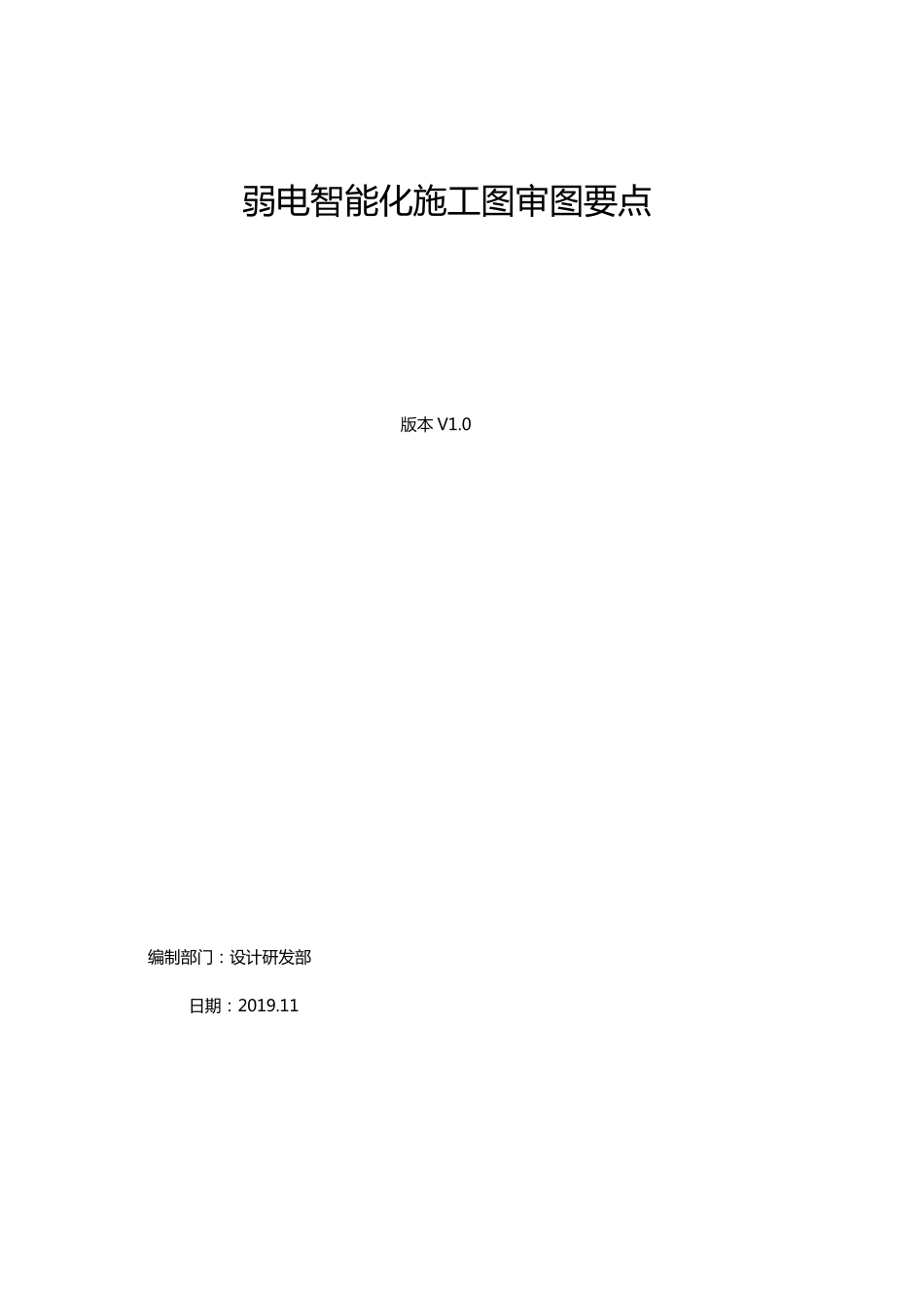

弱 电 智 能 化 施 工 图 审 图 要 点 版 本 V1.0 编 制部门：设计研发部 日期：2019.11 审查 项目 序号 审查要点 （带 ★ 为重点控制项） 设计院自查 项目设计部审查 集团设计部审查 备注 前期应和相关部门对接的事项 1 应和各职能部门沟通弱电各系统室内外接口位置及其他设计要求 □确认 □符合 □不符合 □符合 □不符合 2 应和气象部门沟通，了解当地防雷接地要求 □确认 □符合 □不符合 □符合 □不符合 3 应和有线电视台沟通，确定有线电视分支箱大小和安装要求 □确认 □符合 □不符合 □符合 □不符合 4 应和电信、移动、网通等运营商沟通，确定网络电话单元交接箱、网络电话楼层交接箱、移动信号覆盖设备箱、电信信号覆盖设备箱、联通信号覆盖设备箱箱体大小和安装要求及合作方式 □确认 □符合 □不符合 □符合 □不符合 5 应和电信、移动、网通及有线电视等运营商沟通，确定机房位置、面积、用电要求及界面。 □确认 □符合 □不符合 □符合 □不符合 6 应和电梯供应商确认电梯五方通话、监控、联动控制、BA 接口及信息发布（如有）等方面的系统图、界面图和通讯方式。 □确认 □符合 □不符合 □符合 □不符合 7 应和公安技防部门沟通，了解当地公共安全防范系统的技术要求。 □确认 □符合 □不符合 □符合 □不符合 ★ 8 应附有以上七条的沟通记录和结果 □确认 □符合 □不符合 □符合 □不符合 图纸要求 9 施工图组成：目录、设计说明、图例、设备材料表、系统图、总平面图、各层平面图、大样图（各主机房、竖井）等 □确认 □符合 □不符合 □符合 □不符合 10 施工图设计人员签署(含各专 业 会 签)、印 章 齐 全 □确认 □符合 □不符合 □符合 □不符合 11 施工图注明所有机房的用途、面积和弱电竖井位置 □确认 □符合 □不符合 □符合 □不符合 12 施工图注明所有机房主要设备排布，竖井及主干线槽排布 □确认 □符合 □不符合 □符合 □不符合 13 施工图应注明所有由其它单位设计或专项设计的系统及该系统适用范围 □确认 □符合 □不符合 □符合 □不符合 14 施工图注明所有预留设备名称、占地位置、面积及功能并标明为预留 □确认 □符合 □不符合 □符合 □不符合 15 图纸应明确版次、日期，并显著标明改动之处 □确认 □符合 □不符合 □符合 □不符合 ★ 16 系...
