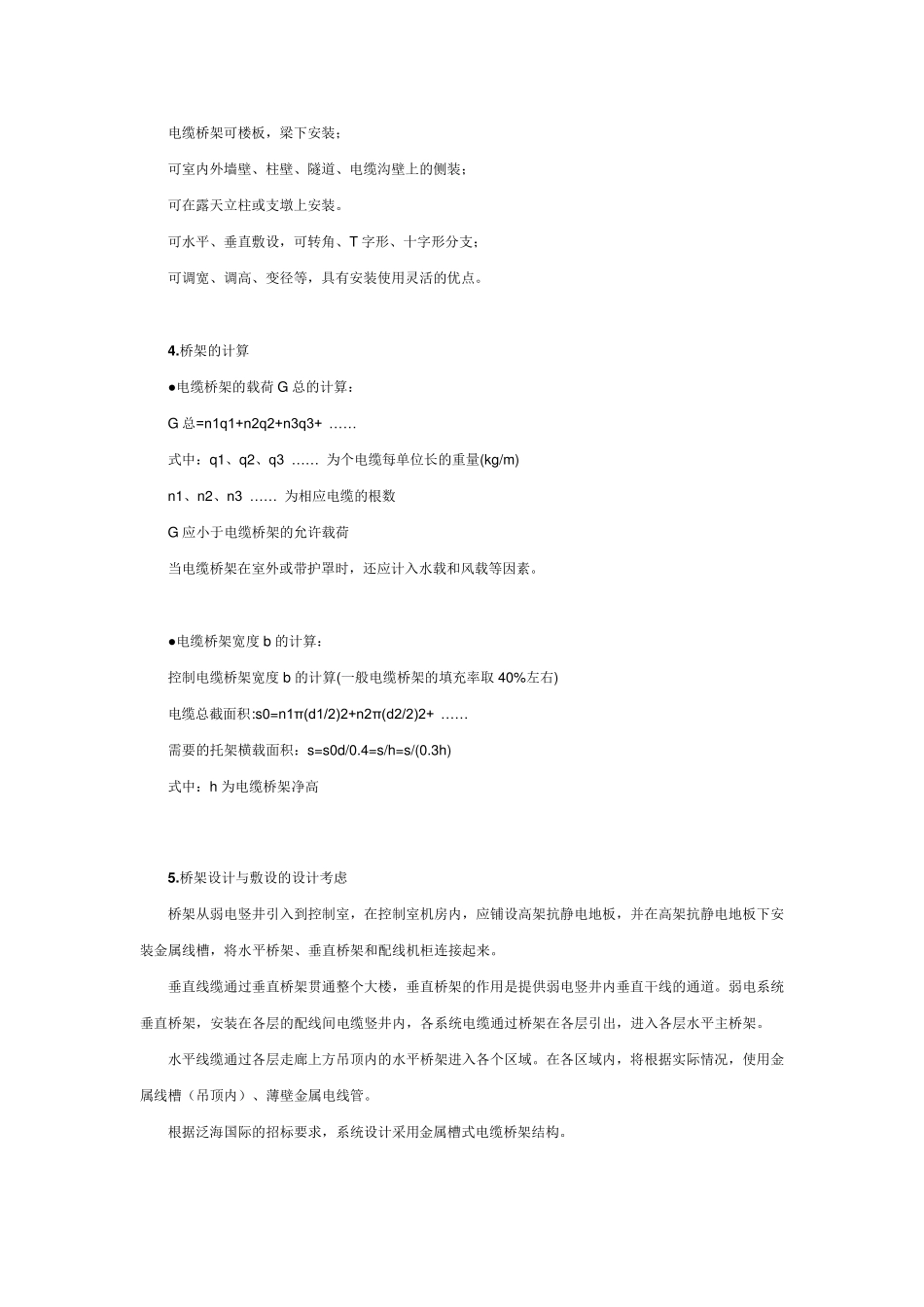

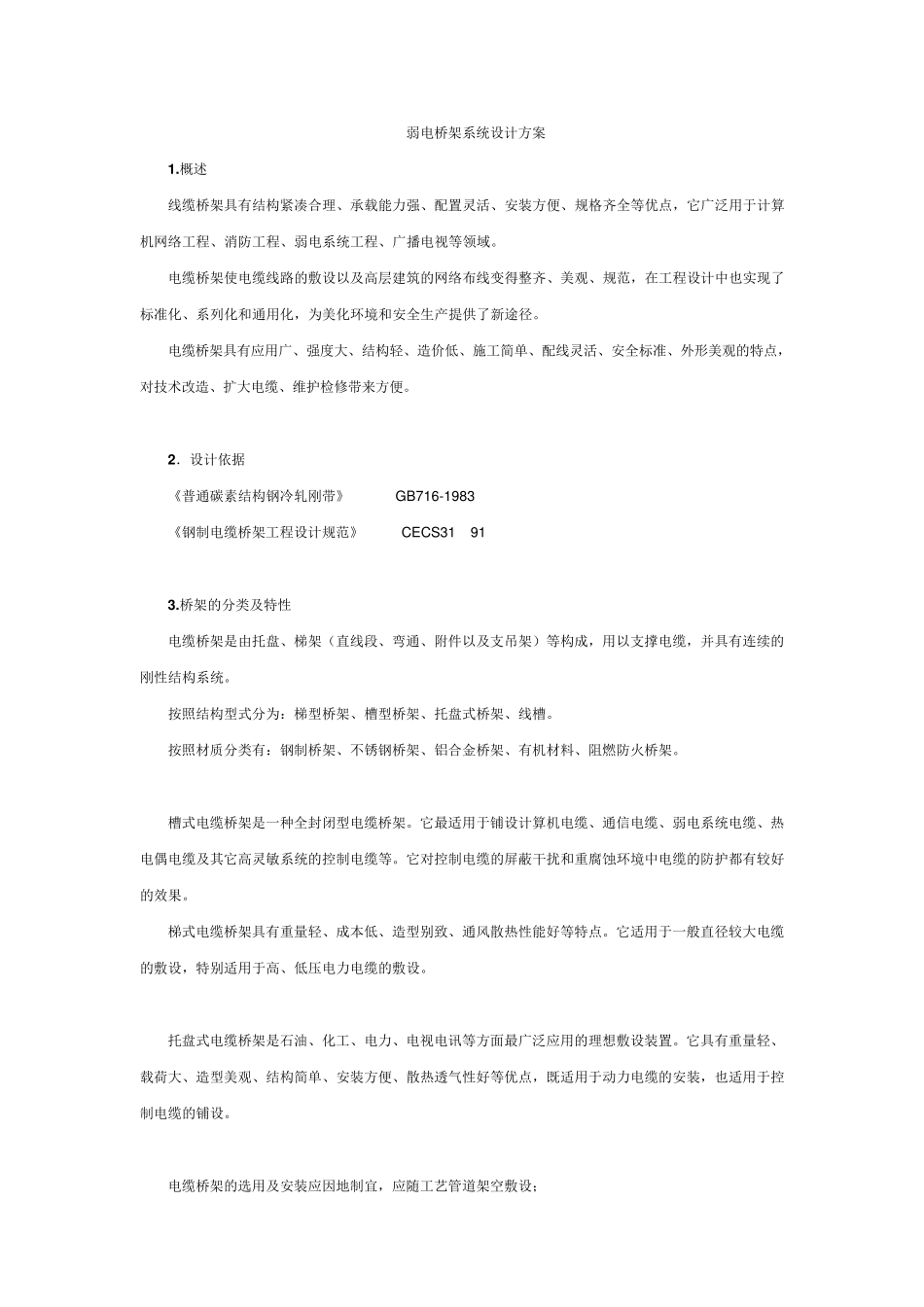

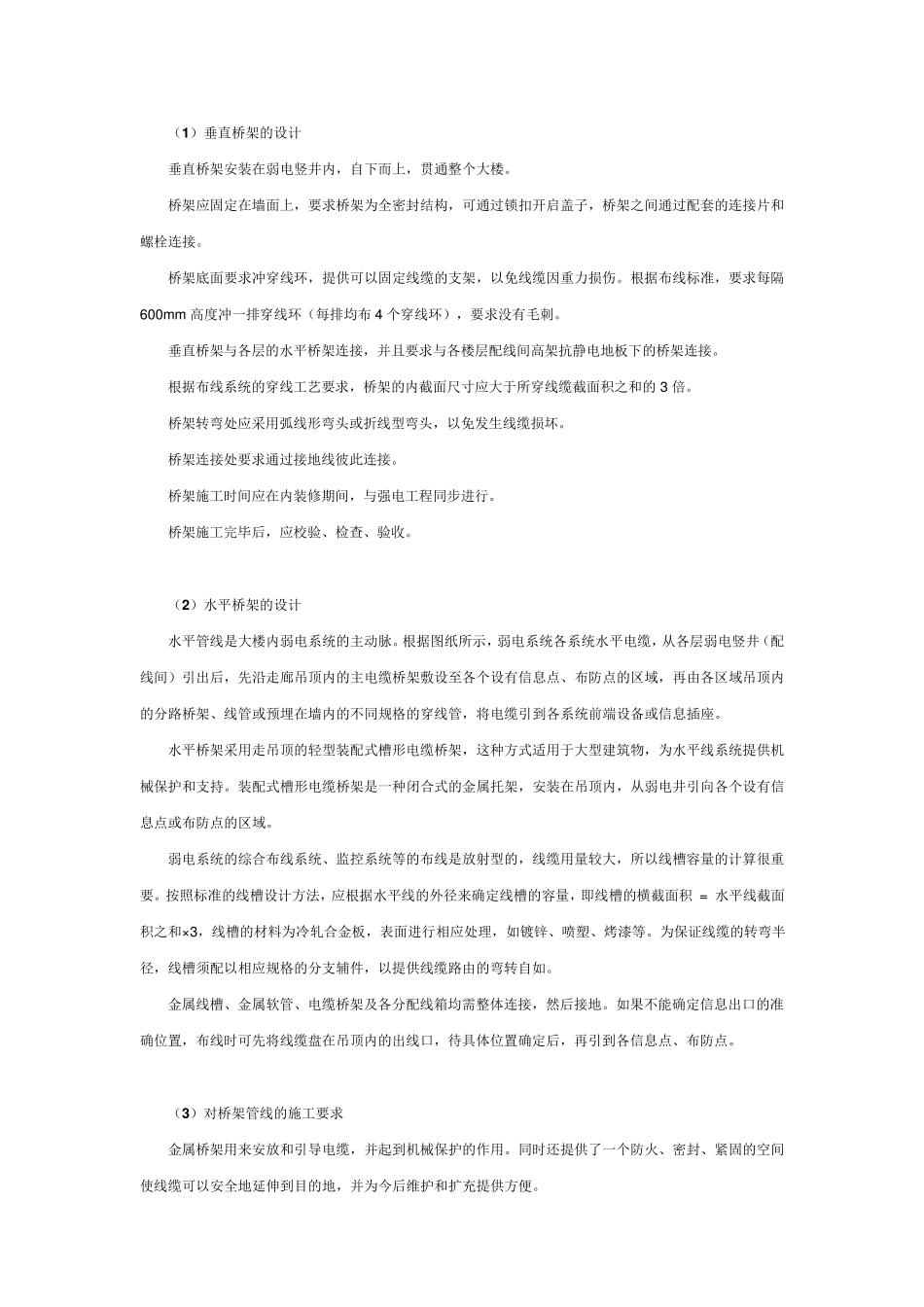

弱电桥架系统设计方案 1 .概述 线缆桥架具有结构紧凑合理、承载能力强、配置灵活、安装方便、规格齐全等优点,它广泛用于计算机网络工程、消防工程、弱电系统工程、广播电视等领域。 电缆桥架使电缆线路的敷设以及高层建筑的网络布线变得整齐、美观、规范,在工程设计中也实现了标准化、系列化和通用化,为美化环境和安全生产提供了新途径。 电缆桥架具有应用广、强度大、结构轻、造价低、施工简单、配线灵活、安全标准、外形美观的特点,对技术改造、扩大电缆、维护检修带来方便。 2 .设计依据 《普通碳素结构钢冷轧刚带》 GB716-1983 《钢制电缆桥架工程设计规范》 CECS31 91 3 .桥架的分类及特性 电缆桥架是由托盘、梯架(直线段、弯通、附件以及支吊架)等构成,用以支撑电缆,并具有连续的刚性结构系统。 按照结构型式分为:梯型桥架、槽型桥架、托盘式桥架、线槽。 按照材质分类有:钢制桥架、不锈钢桥架、铝合金桥架、有机材料、阻燃防火桥架。 槽式电缆桥架是一种全封闭型电缆桥架。它最适用于铺设计算机电缆、通信电缆、弱电系统电缆、热电偶电缆及其它高灵敏系统的控制电缆等。它对控制电缆的屏蔽干扰和重腐蚀环境中电缆的防护都有较好的效果。 梯式电缆桥架具有重量轻、成本低、造型别致、通风散热性能好等特点。它适用于一般直径较大电缆的敷设,特别适用于高、低压电力电缆的敷设。 托盘式电缆桥架是石油、化工、电力、电视电讯等方面最广泛应用的理想敷设装置。它具有重量轻、载荷大、造型美观、结构简单、安装方便、散热透气性好等优点,既适用于动力电缆的安装,也适用于控制电缆的铺设。 电缆桥架的选用及安装应因地制宜,应随工艺管道架空敷设; 电缆桥架可楼板,梁下安装; 可室内外墙壁、柱壁、隧道、电缆沟壁上的侧装; 可在露天立柱或支墩上安装。 可水平、垂直敷设,可转角、T 字形、十字形分支; 可调宽、调高、变径等,具有安装使用灵活的优点。 4 .桥架的计算 ●电缆桥架的载荷 G 总的计算: G 总=n1q1+n2q2+n3q3+ …… 式中:q1、q2、q3 …… 为个电缆每单位长的重量(kg/m) n1、n2、n3 …… 为相应电缆的根数 G 应小于电缆桥架的允许载荷 当电缆桥架在室外或带护罩时,还应计入水载和风载等因素。 ●电缆桥架宽度 b 的计算: 控制电缆桥架宽度 b 的计算(一般电缆桥架的填充率取 40%左右) 电缆总截面积:s0=n1π(d1/2)2+n2π(d2/2)2+ …… 需要的托架横载面积:s...
