弱电综合管网系统

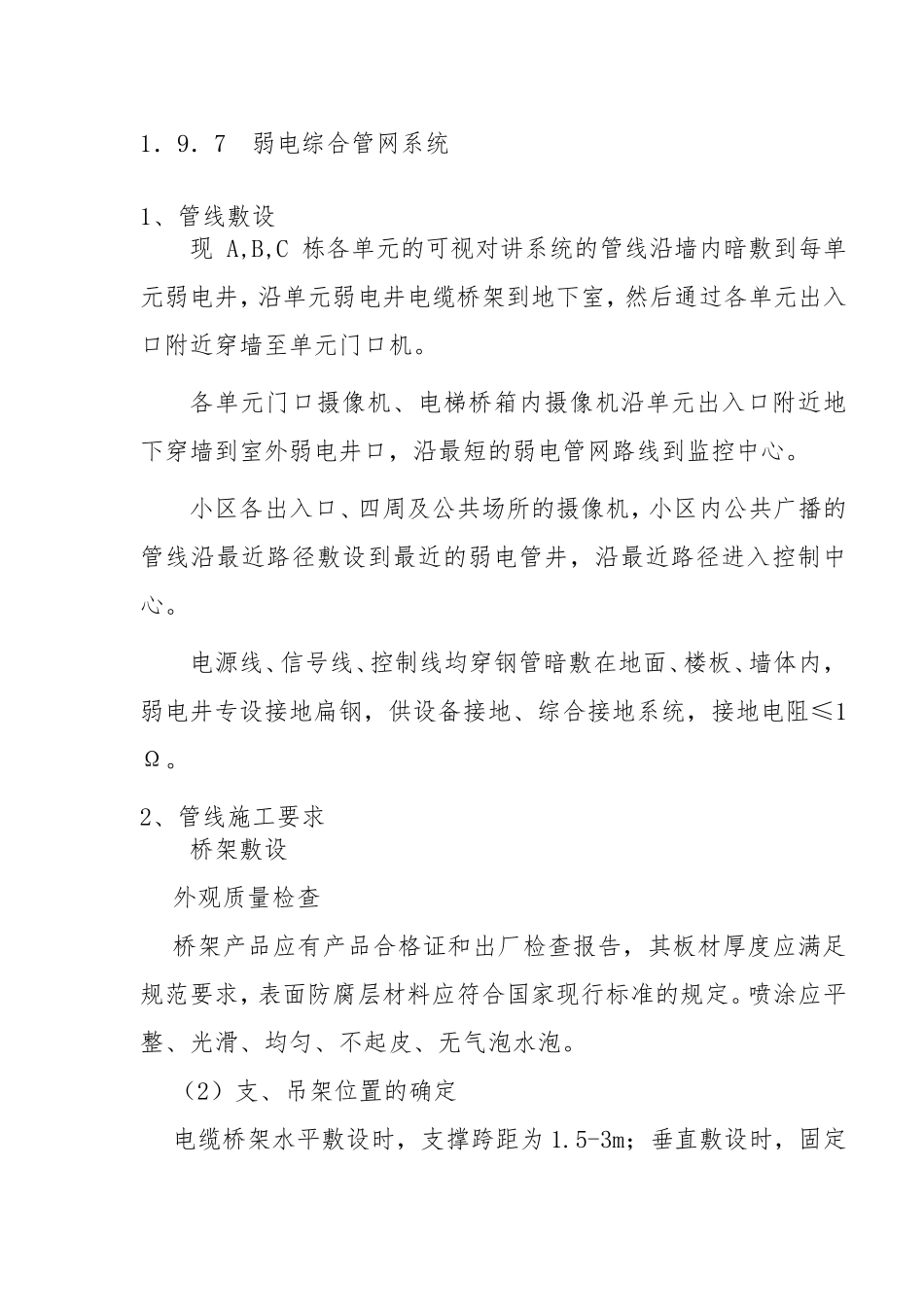

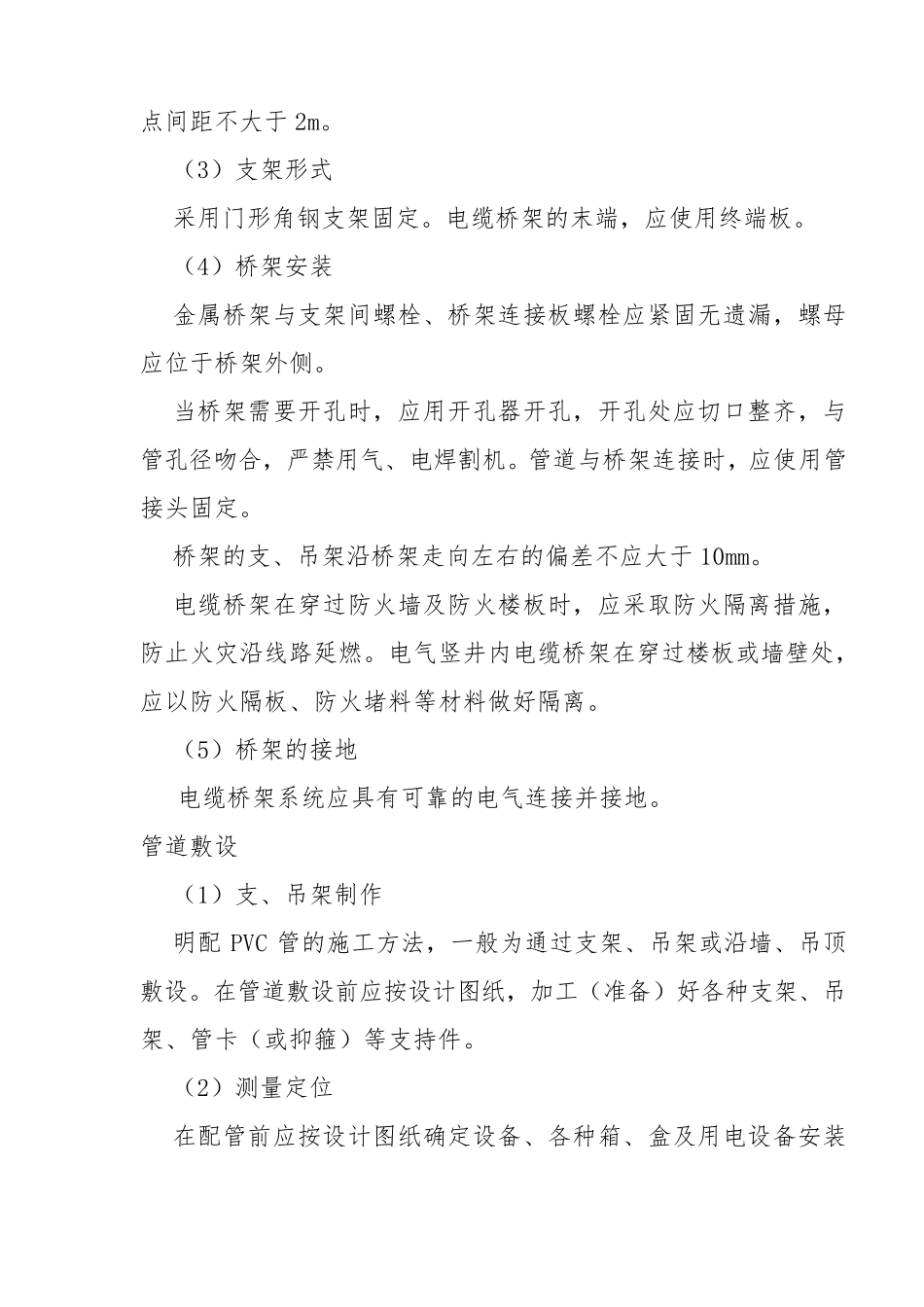

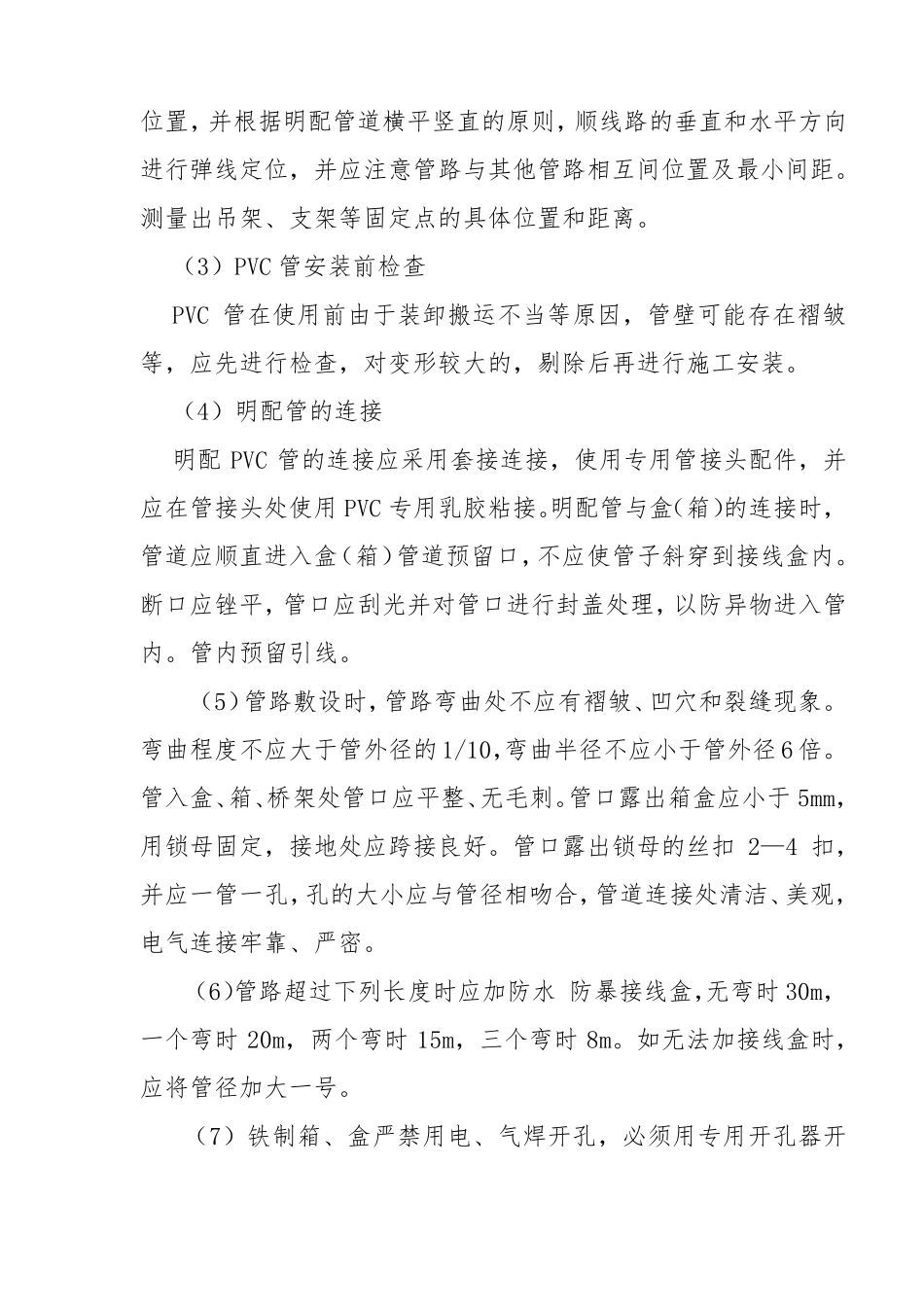

1．9．7 弱电综合管网系统 1、管线敷设 现A,B,C 栋各单元的可视对讲系统的管线沿墙内暗敷到每单元弱电井，沿单元弱电井电缆桥架到地下室，然后通过各单元出入口附近穿墙至单元门口机。 各单元门口摄像机、电梯桥箱内摄像机沿单元出入口附近地下穿墙到室外弱电井口，沿最短的弱电管网路线到监控中心。 小区各出入口、四周及公共场所的摄像机，小区内公共广播的管线沿最近路径敷设到最近的弱电管井，沿最近路径进入控制中心。 电源线、信号线、控制线均穿钢管暗敷在地面、楼板、墙体内，弱电井专设接地扁钢，供设备接地、综合接地系统，接地电阻≤1Ω。 2、管线施工要求 桥架敷设 外观质量检查 桥架产品应有产品合格证和出厂检查报告，其板材厚度应满足规范要求，表面防腐层材料应符合国家现行标准的规定。喷涂应平整、光滑、均匀、不起皮、无气泡水泡。 （2）支、吊架位置的确定 电缆桥架水平敷设时，支撑跨距为1.5-3m； 垂 直 敷设时，固 定点间距不大于2m。 （3）支架形式 采用门形角钢支架固定。电缆桥架的末端，应使用终端板。 （4）桥架安装 金属桥架与支架间螺栓、桥架连接板螺栓应紧固无遗漏，螺母应位于桥架外侧。 当桥架需要开孔时，应用开孔器开孔，开孔处应切口整齐，与管孔径吻合，严禁用气、电焊割机。管道与桥架连接时，应使用管接头固定。 桥架的支、吊架沿桥架走向左右的偏差不应大于10mm。 电缆桥架在穿过防火墙及防火楼板时，应采取防火隔离措施，防止火灾沿线路延燃。电气竖井内电缆桥架在穿过楼板或墙壁处，应以防火隔板、防火堵料等材料做好隔离。 （5）桥架的接地 电缆桥架系统应具有可靠的电气连接并接地。 管道敷设 （1）支、吊架制作 明配 PVC 管的施工方法，一般为通过支架、吊架或沿墙、吊顶敷设。在管道敷设前应按设计图纸，加工（准备）好各种支架、吊架、管卡（或抑箍）等支持件。 （2）测量定位 在配管前应按设计图纸确定设备、各种箱、盒及用电设备安装位 置 ， 并 根 据 明 配 管 道 横 平 竖 直 的 原 则 ， 顺 线 路 的 垂 直 和 水 平 方 向进 行 弹 线 定 位 ， 并 应 注 意 管 路 与 其 他 管 路 相 互 间 位 置 及 最 小 间 距 。测 量 出 吊 架 、 支 架 等 固 定 点 的 具 体 位 置 和 距 离 。 （ 3） PVC 管 安 装 前 检 查 PVC 管 在 使 用 前 由 于 装 卸 搬 运...
