弱电设备的接地

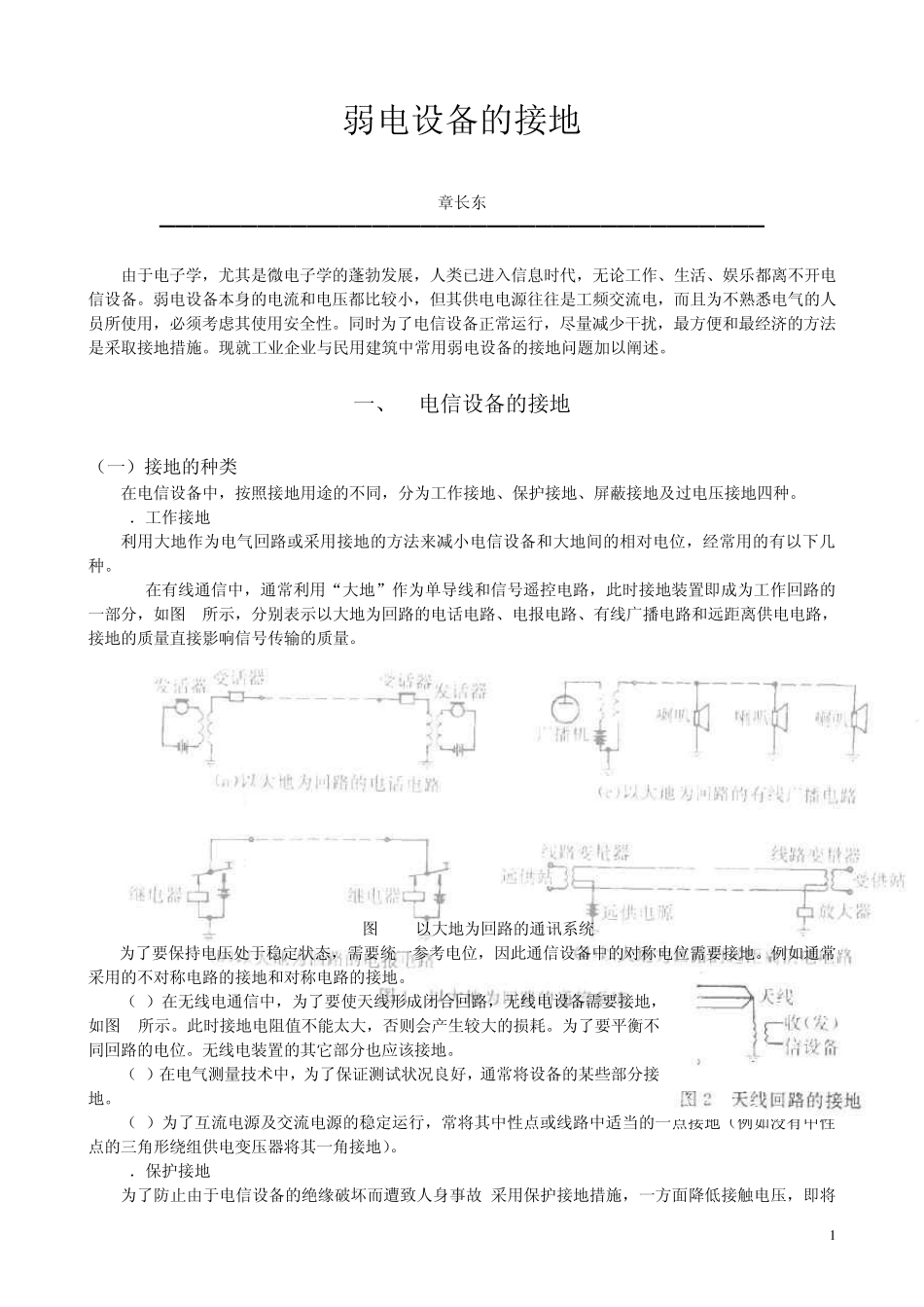

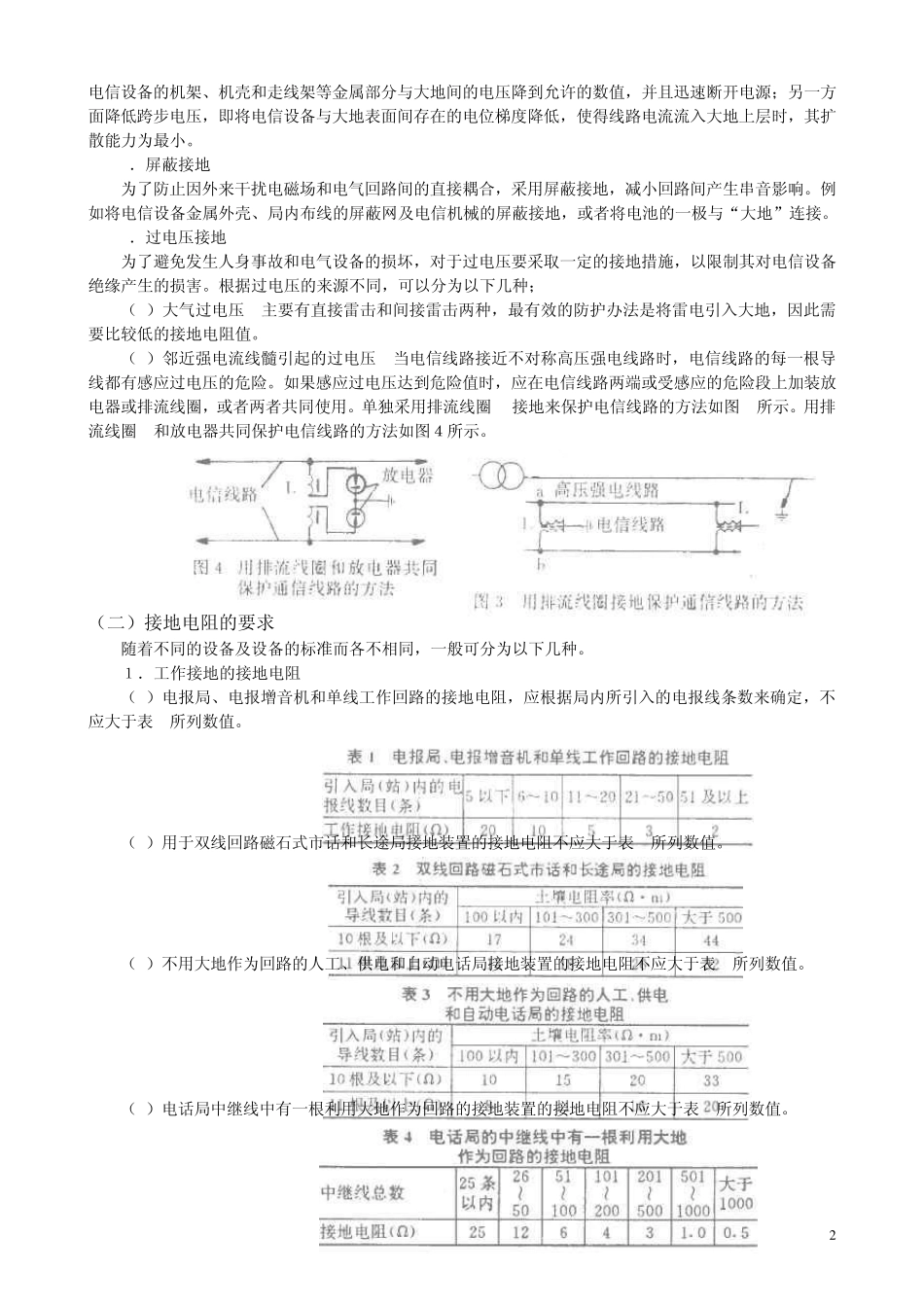

1 弱电设备的接地 章长东 ━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━ 由于电子学，尤其是微电子学的蓬勃发展，人类已进入信息时代，无论工作、生活、娱乐都离不开电信设备。弱电设备本身的电流和电压都比较小，但其供电电源往往是工频交流电，而且为不熟悉电气的人员所使用，必须考虑其使用安全性。同时为了电信设备正常运行，尽量减少干扰，最方便和最经济的方法是采取接地措施。现就工业企业与民用建筑中常用弱电设备的接地问题加以阐述。 一、 电信设备的接地 （一）接地的种类 在电信设备中，按照接地用途的不同，分为工作接地、保护接地、屏蔽接地及过电压接地四种。 1．工作接地 利用大地作为电气回路或采用接地的方法来减小电信设备和大地间的相对电位，经常用的有以下几种。 (1)在有线通信中，通常利用“大地”作为单导线和信号遥控电路，此时接地装置即成为工作回路的一部分，如图 l所示，分别表示以大地为回路的电话电路、电报电路、有线广播电路和远距离供电电路，接地的质量直接影响信号传输的质量。 图 1 以大地为回路的通讯系统 为了要保持电压处于稳定状态，需要统一参考电位，因此通信设备中的对称电位需要接地。例如通常采用的不对称电路的接地和对称电路的接地。 （2）在无线电通信中，为了要使天线形成闭合回路，无线电设备需要接地，如图 2所示。此时接地电阻值不能太大，否则会产生较大的损耗。为了要平衡不同回路的电位。无线电装置的其它部分也应该接地。 （3）在电气测量技术中，为了保证测试状况良好，通常将设备的某些部分接地。 （4）为了互流电源及交流电源的稳定运行，常将其中性点或线路中适当的一点接地（例如没有中性点的三角形绕组供电变压器将其一角接地）。 2．保护接地 为了防止由于电信设备的绝缘破坏而遭致人身事故,采用保护接地措施，一方面降低接触电压，即将 2 电信设备的机架、机壳和走线架等金属部分与大地间的电压降到允许的数值，并且迅速断开电源；另一方面降低跨步电压，即将电信设备与大地表面间存在的电位梯度降低，使得线路电流流入大地上层时，其扩散能力为最小。 3．屏蔽接地 为了防止因外来干扰电磁场和电气回路间的直接耦合，采用屏蔽接地，减小回路间产生串音影响。例如将电信设备金属外壳、局内布线的屏蔽网及电信机械的屏蔽接地，或者将电池的一极与“大地”连接。 4．过电压接地 为了避免发生人身事故和电气设备的损坏...
