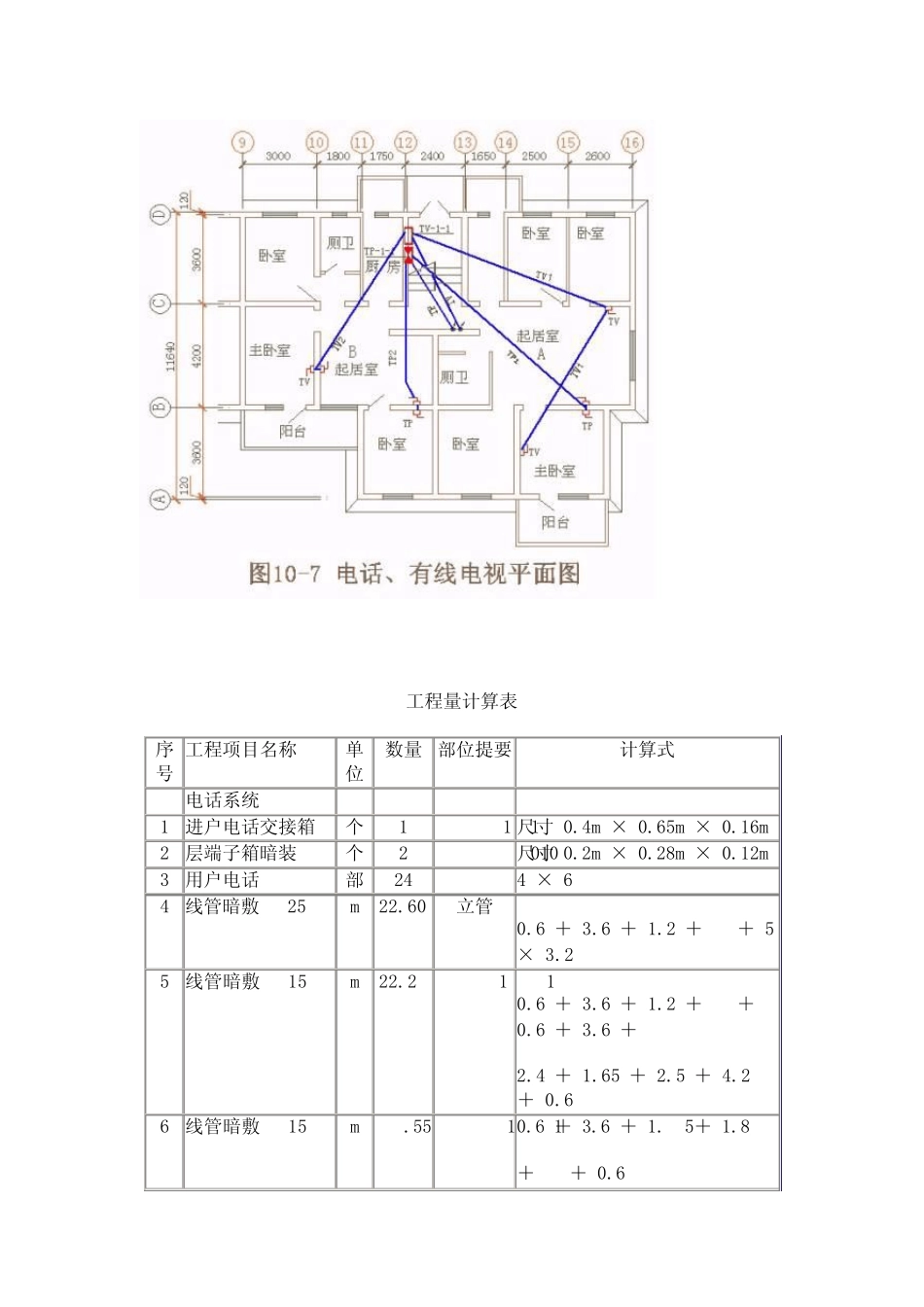

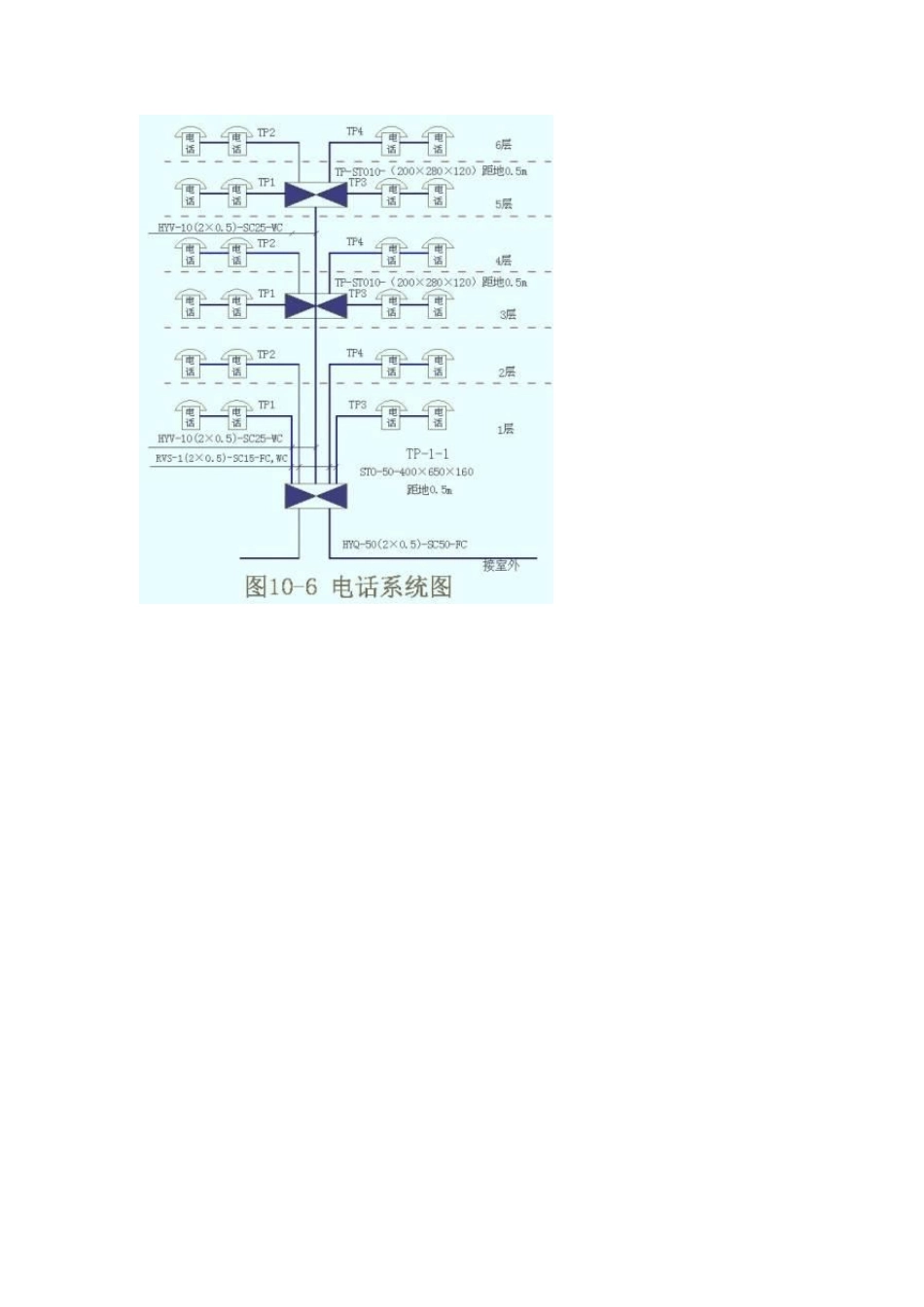

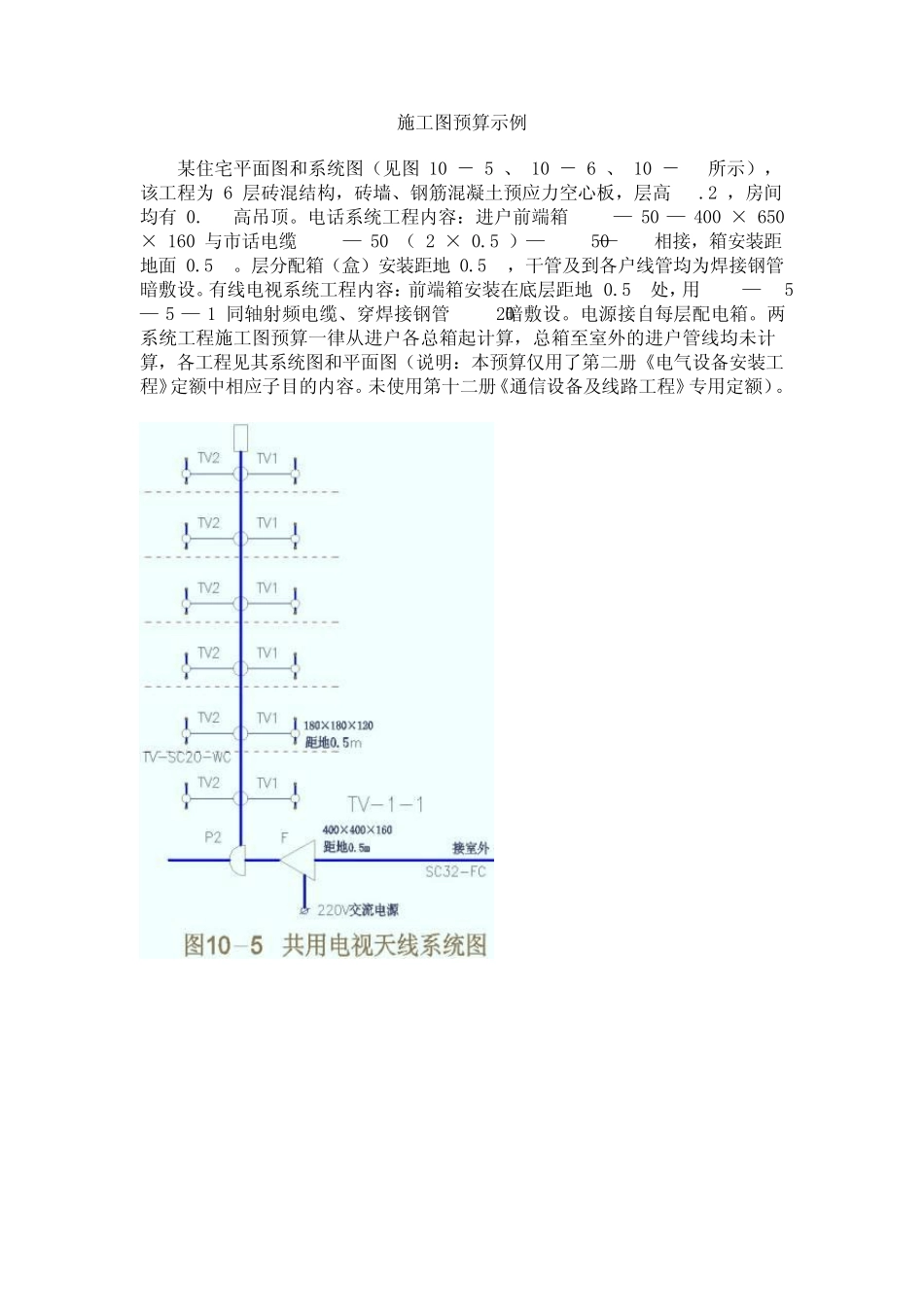

施工图预算示例 某住宅平面图和系统图（见图 10 － 5 、 10 － 6 、 10 － 7 所示），该工程为 6 层砖混结构，砖墙、钢筋混凝土预应力空心板，层高 3.2m ，房间均有 0.3m 高吊顶。电话系统工程内容：进户前端箱 STO — 50 — 400 × 650 × 160 与市话电缆 HYQ — 50 （ 2 × 0.5 ）— SC50 — FC 相接，箱安装距地面 0.5m 。层分配箱（盒）安装距地 0.5m ，干管及到各户线管均为焊接钢管暗敷设。有线电视系统工程内容：前端箱安装在底层距地 0.5m 处，用 SYV — 75 — 5 — 1 同轴射频电缆、穿焊接钢管 SC20 暗敷设。电源接自每层配电箱。两系统工程施工图预算一律从进户各总箱起计算，总箱至室外的进户管线均未计算，各工程见其系统图和平面图（说明：本预算仅用了第二册《电气设备安装工程》定额中相应子目的内容。未使用第十二册《通信设备及线路工程》专用定额）。 工程量计算表 序号 工程项目名称 单位 数量 部位提要 计算式 电话系统 1 进户电话交接箱 个 1 TP-1-1 尺寸 0.4m × 0.65m × 0.16m 2 层端子箱暗装 个 2 TP-ST010 尺寸 0.2m × 0.28m × 0.12m 3 用户电话 部 24 4 × 6 4 线管暗敷 D25 m 22.60 立管 0.6 ＋ 3.6 ＋ 1.2 ＋ ＋ 5 × 3.2 5 线管暗敷 D15 m 22.27 TP-1-A1 0.6 ＋ 3.6 ＋ 1.2 ＋ ＋ 0.6 ＋ 3.6 ＋ 2.4 ＋ 1.65 ＋ 2.5 ＋ 4.2 ＋ 0.6 6 线管暗敷 D15 m 9.55 TP-1-B1 0.6 ＋ 3.6 ＋ 1.75 ＋ 1.8 ＋ ＋ 0.6 7 线管暗敷 D15 2F-- — 6F 层端箱至 A 户 m 64.45 （ 0.6 ＋ ＋ 1.65 ＋ 2.5 ＋ ＋ 4.2 － 1.2 ＋ 0.6 ）× 5 ＋ 3 × 3.2 8 线管暗敷 D15 2F-- — 6F 层端箱至 B 户 m 46.85 （ 0.6 ＋ ＋ 1.75 ＋ 1.8 ＋ ＋ 0.6 ）× 5 ＋ 3.2 × 3 9 管穿 HYV-10X （ 2 × 0.5 ） 电话电缆 m 25.09 22.6 ＋（ 0.4 ＋ 0.650 ）＋（ 0.2 ＋ 0.83 ）× 3 10 管穿 RVS-2 × 0.5 软电话线 m 302.32 143.12 ＋（ 0.4 ＋ 0.65 ）× 4 ＋（ 0.2 ＋ 0.28 ）× 8 11 TP 插座暗装 个 24 4 × 6 12 TP 插座暗盒 个 24 4 × 6 13 端子板外接线 头 104 10 × 2 × 4 ＋ 2 × 14 14 电话系统调试 系统 1 电视系统 1 前端放大箱安装...
